齿盘检测技术规范

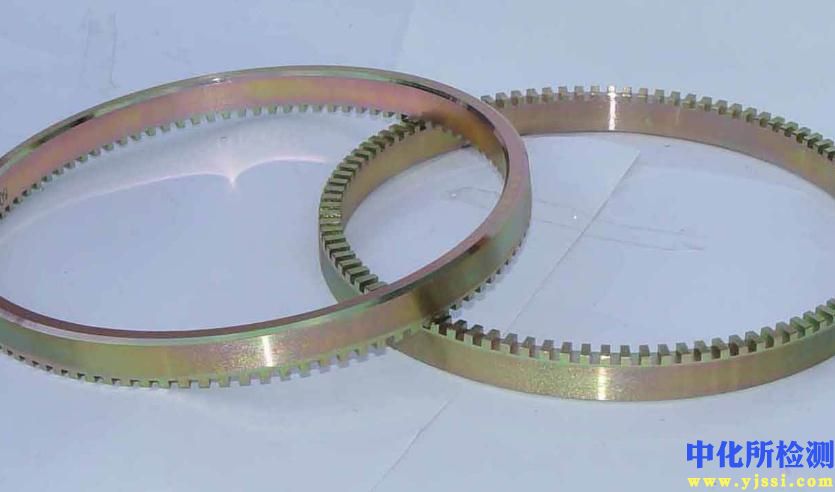

1. 检测项目分类及技术要点

齿盘检测主要分为几何精度检测、材料性能检测和表面质量检测三大类。

1.1 几何精度检测
此为核心检测类别，直接关系到齿盘的啮合质量、传动精度与寿命。

• 齿形精度：

  • 检测项目： 齿形总偏差（Fα）、齿形形状偏差（ffα）、齿形倾斜偏差（fHα）。

  • 技术要点： 需在齿高的工作部分进行连续扫描测量。需严格控制渐开线起始圆与终止圆范围，确保无修形干涉。对修形齿形，需与设计修形曲线进行比对。

• 齿向精度：

  • 检测项目： 齿向总偏差（Fβ）、齿向形状偏差（ffβ）、齿向倾斜偏差（fHβ）。

  • 技术要点： 沿齿宽方向进行扫描，评估齿面接触区的方向和形状。对于鼓形齿或端部修缘齿，需验证鼓形量或修缘量是否符合图纸要求。

• 齿距精度：

  • 检测项目： 单个齿距偏差（±fpt）、齿距累积总偏差（Fp）、k个齿距累积偏差（Fpk）。

  • 技术要点： Fp反映齿轮一转内的回转精度，是评估运动平稳性的关键指标。测量时需进行整周等分采样。

• 径向跳动（Fr）：

  • 技术要点： 反映齿圈相对于基准轴线的偏心量，由安装偏心或加工误差导致。测量时需使用精密测头在齿槽或齿面上定位。

• 公法线长度（Wk）与跨棒距（M）：

  • 技术要点： Wk用于控制齿厚，间接评估侧隙。M值测量（使用量棒或球）是评定齿厚和齿槽对称性的高精度方法，需精确计算量棒直径与理论M值。

• 中心距偏差与轴线平行度： （针对齿轮副）

  • 技术要点： 在箱体或模拟安装状态下，检测两轴线的中心距偏差及在垂直面和水平面的平行度误差。

1.2 材料性能检测

• 硬度检测：

  • 表面硬度： 使用洛氏（HRC）或维氏（HV）硬度计在齿面多点检测，确保耐磨性。

  • 心部硬度： 对渗碳淬火齿轮，需在齿宽中部截面的齿中心位置检测，保证抗冲击韧性。

• 硬化层深度（CHD）：

  • 技术要点： 主要针对表面淬火（如渗碳、感应淬火）齿轮。需在齿宽中部截面上，沿齿面法向从表面测至硬度降至特定界限值（如513HV）处的垂直距离。需注意齿顶、齿面、齿根三处的层深要求可能不同。

• 金相组织分析：

  • 检测项目： 表层马氏体级别、残留奥氏体含量、碳化物形态及分布；心部铁素体含量及组织形态；非金属夹杂物级别。

  • 技术要点： 依据GB/T 34884或ISO 6336-5等标准评定，防止过热、过烧、脱碳等缺陷。

1.3 表面质量检测

• 表面粗糙度：

  • 检测参数： 轮廓算术平均偏差（Ra）、轮廓最大高度（Rz）。

  • 技术要点： 在齿面工作区域沿齿向和渐开线方向分别测量。Ra影响传动噪音和疲劳寿命，通常要求Ra≤0.8~1.6μm（精磨齿）。

• 裂纹与缺陷检测：

  • 技术方法： 磁粉探伤（适用于铁磁性材料齿根区域）、超声波探伤（适用于内部缺陷）、着色渗透探伤（适用于所有材料表面开口缺陷）。

  • 技术要点： 齿根圆角处是疲劳裂纹易发区，为重点检测区域。需严格按照ASTM E1444/E165等标准执行。

2. 各行业检测范围的具体要求

不同行业因载荷、转速、可靠性需求差异，对齿盘检测的侧重点和精度等级要求不同。

• 汽车行业（变速箱、差速器）：

  • 精度等级： 大批量生产，精度要求高。乘用车齿轮精度通常为ISO 6-8级，赛车或高端车可达4-5级。

  • 检测重点： 侧重于NVH（噪音、振动、声振粗糙度）性能。齿形、齿向的形貌和修形检测至关重要。100%在线分选检测公法线或M值控制齿厚。对渗碳淬火齿轮，硬化层深度与金相组织控制极严。

  • 特殊要求： 需进行齿轮单齿或总成疲劳试验、静扭强度试验等台架验证。

• 风电与重型机械（风电齿轮箱、矿山机械）：

  • 精度等级： 尺寸大，精度等级相对稍宽（如ISO 7-9级），但一致性要求高。

  • 检测重点： 极其注重材料性能和可靠性。对硬化层深度、心部硬度、金相组织（特别是晶粒度、夹杂物）进行严格抽检乃至每件检测。齿根圆角处的无损探伤（UT、MT）为必检项目。

  • 特殊要求： 需进行齿轮箱全尺寸型式试验，包括极限扭矩、疲劳寿命测试。

• 航空航天（发动机、传动系统）：

  • 精度等级： 最高精度要求，通常达到ISO 3-5级或更高。

  • 检测重点： 全项目、全尺寸高精度检测。对齿面形貌、微观几何误差有极致要求。广泛使用齿轮测量中心进行三维全面扫描分析。材料需进行全面的冶金学检验。

  • 特殊要求： 严格的追溯性要求，每个齿轮都有独立检测档案。通常需进行X射线检测内部缺陷。

• 机器人及精密仪器（减速器、传动机构）：

  • 精度等级： 侧重于运动精度和回差控制，精度等级高（ISO 4-6级）。

  • 检测重点： 齿距累积误差（Fp）和单个齿距误差（fpt）是核心，直接影响定位精度和运动平稳性。对齿面粗糙度要求极高（Ra常≤0.4μm）以降低摩擦磨损。

  • 特殊要求： 需在恒温条件下（20±0.5℃）进行检测。对谐波减速器等特殊齿轮，需检测柔轮的疲劳寿命和变形曲线。

3. 检测仪器的原理和应用

• 齿轮测量中心：

  • 原理： 基于精密机械坐标测量技术，集成高精度旋转主轴和三维测头系统。通过数控程序，驱动测头沿理论渐开线、螺旋线轨迹运动，与实际齿面接触，实时记录误差。

  • 应用： 齿轮几何精度检测的终极设备。可完成齿形、齿向、齿距、径向跳动等所有项目的自动扫描测量，并生成完整的误差曲线图谱和报告。用于高精度齿轮的最终检测、工艺分析和首件检验。

• 齿形/齿向测量仪（单面啮合仪）：

  • 原理： 基于齿轮与标准精确齿轮（或齿条、蜗杆）进行单面啮合滚动的原理。通过测量中心距的连续变化或传感器的位移，反映被测齿轮的综合误差（如切向综合总偏差Fi‘）或单项误差。

  • 应用： 检测效率高，接近实际使用状态，适用于大批量生产中的快速综合精度检验和分选。

• 双面啮合仪：

  • 原理： 被测齿轮与测量齿轮在弹簧力作用下作无侧隙双面啮合，测量中心距的变动量，得到径向综合总偏差（Fi‘‘）和一齿径向综合偏差（fi‘‘）。

  • 应用： 检测速度极快，主要用于大批量生产中对影响齿轮装配和噪音的径向误差进行快速分选，但无法获取齿形、齿向等详细的形貌误差。

• 便携式齿轮检测仪（系统）：

  • 原理： 通常采用高精度角度编码器与位移传感器组合，通过测头在齿面上定位，测量齿距、跳动等参数。

  • 应用： 适用于大齿轮的现场在位检测（如风电齿轮、船用齿轮），或机床上的在机检测，无需拆卸工件，灵活性高。

• 三坐标测量机：

  • 原理： 通过三维探针采集齿盘上关键特征点（如孔、轴、端面）及齿槽的空间坐标，通过软件计算基准、跨棒距、齿廓离散点等。

  • 应用： 更适用于检测齿盘的安装定位基准（孔径、端面跳动、轴间距），以及非渐开线齿形或大模数齿轮的粗检。在几何精度检测方面，其效率和精度通常不及专用齿轮测量中心。

• 专用量具：

  • 原理与应用：

    • 公法线千分尺： 基于跨齿测量原理，快速检测公法线长度，控制齿厚。

    • 齿厚卡尺/光学测齿仪： 以齿顶圆为定位基准，测量分度圆弦齿厚。

    • 量棒/球及千分尺： 将两根精密量棒置于对侧齿槽，测量外尺寸（M值），是评估齿厚和齿对称性的高精度方法。
