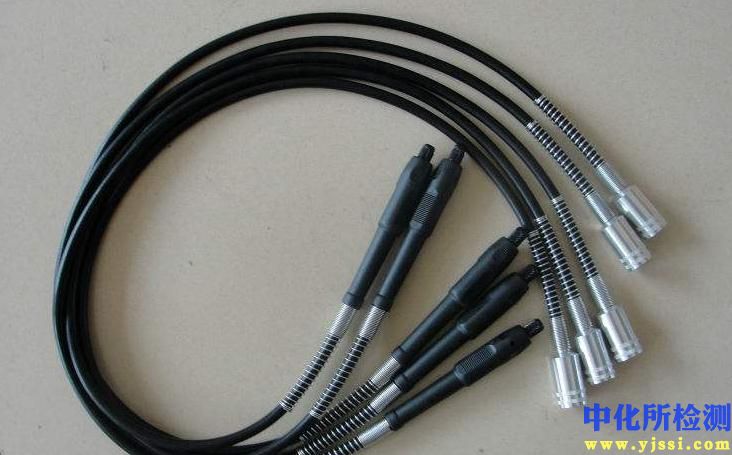

软轴检测技术内容

一、 检测项目分类及技术要点

软轴的检测是确保其安全、可靠、耐久运行的关键环节，主要分为几何尺寸检测、材料性能检测、运动功能检测和耐久性能检测四大类。

1. 几何尺寸检测

• 关键参数：

  • 芯轴直径、外层护套外径/内径（公差通常为±0.05mm至±0.15mm，视规格而定）。

  • 节距/螺距：驱动软轴的关键螺旋几何参数，需保证一致性。

  • 总长度、有效工作长度。

  • 接头（驱动端与从动端）的尺寸与形位公差，包括方头/花键的尺寸、对称度、垂直度等。

• 技术要点：

  • 使用高精度数显卡尺、千分尺、螺旋测微仪进行基础尺寸测量。

  • 采用轮廓投影仪或光学影像测量仪，对复杂接头形状、节距进行非接触式精确测量。

  • 使用三坐标测量机（CMM）对关键接头的三维空间形位公差进行高精度检测。

2. 材料性能检测

• 关键项目：

  • 材料成分： 确保芯线（通常为高碳钢、不锈钢丝）及护套（如PVC、聚乙烯、聚氨酯、不锈钢编织层）的材料符合标准。

  • 力学性能： 芯线材料的抗拉强度（通常要求≥1500MPa）、扭转强度、硬度。

  • 表面处理： 镀锌层、磷化层或涂覆层的厚度、附着力和耐腐蚀性（如盐雾试验）。

• 技术要点：

  • 采用光谱分析仪进行材料成分快速分析。

  • 使用万能材料试验机进行芯线或整轴样本的拉伸、扭转试验，获取应力-应变曲线。

  • 利用涂层测厚仪、划格法附着力测试仪、盐雾试验箱评估表面质量。

3. 运动功能检测

• 关键项目：

  • 传动效率： 输出扭矩与输入扭矩之比，反映能量损失。

  • 空载/负载扭矩： 在指定转速下，启动和匀速运行所需扭矩。

  • 反向间隙： 正反转切换时的角度滞后量，影响定位精度。

  • 振动与噪音： 运行过程中的异常振动幅度和声压级。

  • 温度： 连续运行后的温升情况。

• 技术要点：

  • 在专用的软轴性能试验台上进行，试验台集成了可编程驱动电机、高精度扭矩传感器（精度通常±0.5% FS）、转速编码器、角度编码器。

  • 通过动态数据采集系统同步采集扭矩、转速、角度、温度、振动（加速度传感器）和噪音（声级计）数据。

  • 传动效率与反向间隙需在标准负载（如额定扭矩的25%、50%、75%、100%）和多转速下进行测试。

4. 耐久性能检测

• 关键项目：

  • 疲劳寿命试验： 在交变负载下运行直至失效的循环次数。

  • 高/低温环境适应性试验： 在极端温度下的性能保持能力。

  • 耐磨性试验： 模拟长期使用后护套与芯轴之间的磨损情况。

• 技术要点：

  • 采用程序控制的疲劳试验机，模拟实际工况（如变载、变速、正反转交替）进行加速寿命测试。

  • 结合高低温环境箱，进行温湿度循环条件下的综合耐久性测试。

  • 通过定期拆解样本，检查芯线磨损、护套内壁磨损、润滑剂状态，评估磨损程度。

二、 各行业检测范围的具体要求

1. 汽车行业

• 应用： 车速里程表软轴、换挡拉索、油门拉索、座椅调节软轴等。

• 具体要求：

  • 高耐久性： 需通过数百万次（如≥500万次）的循环疲劳测试，模拟整车生命周期。

  • 环境耐受性： 必须通过严格的温度冲击（-40℃至+85℃）、耐盐雾（≥96小时）、耐化学品（机油、制动液等）试验。

  • 精度与手感： 换挡拉索需严格控制传动间隙和操作力曲线，确保换挡平顺、位置精确。

  • 标准符合性： 必须满足ISO 6722、SAE J1402等汽车线束及操纵机构相关标准。

2. 医疗设备行业

• 应用： 骨科手术动力工具（钻、锯）、微创手术器械关节传动。

• 具体要求：

  • 超高洁净度与生物相容性： 材料需符合ISO 10993生物相容性要求，可耐受高压蒸汽（如134℃）、环氧乙烷（EO）、伽马射线等多种灭菌方式。

  • 精密传动与低噪音： 传动需极其平稳，反向间隙小，运行噪音低，以保证手术精度和操作环境。

  • 灵活性： 在保证扭矩传输的前提下，要求极小的弯曲半径和灵活的操控性。

  • 可靠性： 必须进行严格的失效模式与影响分析（FMEA），确保在关键手术中万无一失。

3. 工业设备与机器人

• 应用： 柔性钻具、远程阀门控制、机器人手腕关节传动、清洁设备。

• 具体要求：

  • 高扭矩与高功率密度： 需承受持续高负载，扭矩范围广（从数N·m到上百N·m），要求高效的散热能力。

  • 高精度与动态响应： 用于机器人时，要求极低的传动弹性变形和反向间隙，以保障轨迹精度和重复定位精度（通常要求角度回差＜0.5°）。

  • 环境防护等级： 护套需具备高耐磨、耐油污、防尘防水（IP等级如IP67）特性。

  • 定制化检测： 需根据设备的具体运动轨迹和负载谱设计专项耐久性测试方案。

4. 航空与船舶

• 应用： 飞行器仪表传动、船舵远程控制、通风系统调节。

• 具体要求：

  • 极端环境可靠性： 耐受高低温（-55℃至+125℃及以上）、高湿度、盐雾、霉菌等严苛环境。

  • 防火阻燃： 材料需满足航空（如FAR 25.853）或船舶（如SOLAS）的防火、低烟、无毒（FST）标准。

  • 轻量化与高强度： 在保证性能的前提下，追求更高的强度-重量比。

  • 长寿命与免维护： 要求超长的设计寿命和极高的可靠性，维护周期长。

三、 检测仪器的原理和应用

1. 软轴综合性能试验台

• 原理： 核心为“驱动单元-输入测量单元-被测软轴-输出加载单元”的闭环系统。驱动电机（伺服或步进）提供精确转速和角度控制；输入/输出端的高精度扭矩传感器（常采用应变片原理）和角度编码器实时测量扭矩和转角；加载单元（如磁粉制动器、电涡流测功机）提供可编程的模拟负载。

• 应用： 集成化完成传动效率、空载/负载扭矩、反向间隙、疲劳寿命等核心功能与耐久测试。计算机软件控制测试流程，并记录分析全部动态数据。

2. 三坐标测量机（CMM）

• 原理： 通过精密机械导轨和测头（接触式或光学非接触式），在三维直角坐标系中探测工件表面点的空间坐标，通过软件计算尺寸、形状和位置公差。

• 应用： 精确测量软轴接头（方头、花键、螺纹）的关键形位尺寸，如同轴度、垂直度、位置度，确保与主机接口的精确匹配。

3. 万能材料试验机

• 原理： 通过伺服电机或液压系统驱动加载机构，配合高精度力值传感器和引伸计，对试样施加拉伸、压缩、弯曲、扭转等载荷，测量其力学响应。

• 应用： 用于软轴芯线材料的拉伸试验（测抗拉强度、屈服强度、伸长率）和软轴组件的静态扭转试验，评估其基础力学性能。

4. 环境试验箱

• 原理： 通过制冷/加热系统、加湿/除湿系统、盐雾喷洒系统等，在箱体内模拟并精确控制温度、湿度、盐雾浓度等环境条件。

• 应用： 进行软轴的高低温储存与运行试验、湿热循环试验、盐雾腐蚀试验，验证其环境适应性。

5. 光谱分析仪（直读光谱仪/OES）

• 原理： 通过电弧或火花激发样品原子，使其发射特征光谱，经光栅分光后，由检测器测定各元素特征谱线的强度，通过校准曲线计算元素含量。

• 应用： 对软轴金属部件（芯线、接头）进行快速、无损的化学成分定性定量分析，验证材料牌号。

6. 动态信号分析仪

• 原理： 采集来自加速度传感器、声级计等振动与声音信号，通过快速傅里叶变换（FFT）将时域信号转换为频域谱，分析其频率、幅值、相位特征。

• 应用： 用于软轴运行时的振动与噪音测试，诊断因不平衡、不对中、磨损或共振引起的异常状态，评估运行平顺性。
