镗杆检测技术规范

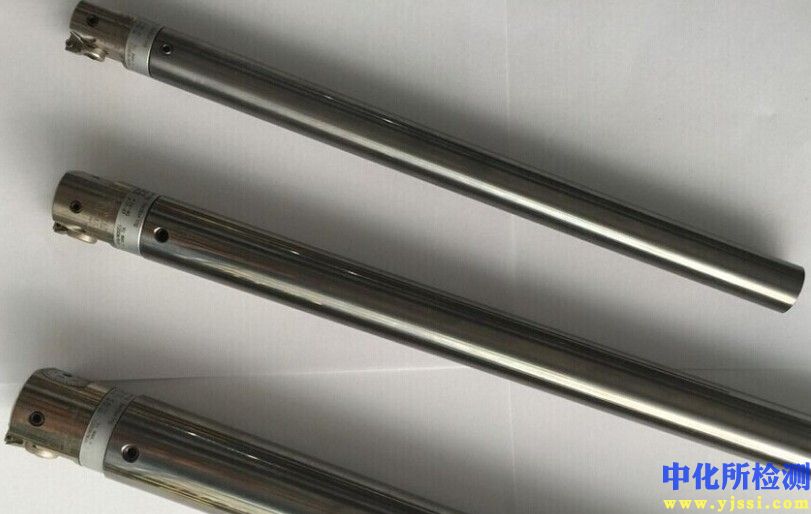

镗杆作为精密镗削加工的核心部件，其几何精度、材料性能及动态特性直接决定最终加工孔的尺寸精度、形状位置精度及表面质量。系统的检测是保障其性能与寿命的关键环节。

1. 检测项目分类及技术要点

镗杆检测可分为静态几何精度检测、材料与表面完整性检测、动态性能检测及装配质量检测四大类。

1.1 静态几何精度检测

• 直径与锥度：

  • 要点： 在恒温环境下，使用高精度电子千分尺或激光扫描仪，沿轴向和圆周方向多点测量。重点检测刀柄部位（如BT、HSK锥柄）的锥面配合精度，通常要求锥度误差≤0.002mm/100mm，接触面积≥85%。

  • 数据： 关键直径尺寸公差通常为IT5-IT6级。

• 直线度：

  • 要点： 使用自准直仪或高精度电子水平仪配合桥板，或将镗杆置于V型块上，用指示表沿母线移动测量。全长直线度要求通常为0.005-0.02mm，超长镗杆需按比例放宽或指定中部最大挠度。

  • 方法： 最小二乘法或两端点连线法评价。

• 圆度与圆柱度：

  • 要点： 使用圆度仪或在精密转台上配合高精度位移传感器测量。刀杆安装段及轴承支撑段的圆度至关重要，一般要求≤0.003mm。

  • 注意： 避免安装应力导致的变形，需在自由状态下检测。

• 同轴度与跳动：

  • 要点： 以两端中心孔或工艺基准轴为基准，使用双顶尖支架配合百分表或非接触位移传感器，旋转镗杆测量各关键轴段（特别是刀头安装部位、轴承档）的径向跳动。主轴端跳动通常要求≤0.005mm，刀头安装部位跳动≤0.01mm。

• 关键角度与位置：

  • 要点： 对斜孔、径向刀座安装面等，使用三坐标测量机（CMM）或高精度角度规进行检测，确保角度和位置公差符合设计要求。

1.2 材料与表面完整性检测

• 材料成分与硬度：

  • 要点： 光谱分析仪验证材料牌号（如40Cr、硬质合金、高性能合金钢）。整体及表面硬度（HRC）使用洛氏或维氏硬度计测量，硬度梯度需均匀，关键部位硬度通常要求HRC 58-65，深层氮化镗杆表面硬度可达HV900以上。

• 内部缺陷：

  • 要点： 采用超声波探伤（UT）检测内部裂纹、夹杂、缩孔等缺陷，特别是应力集中区域。磁粉探伤（MT）或渗透探伤（PT）用于检测表面及近表面微裂纹。

• 表面粗糙度与应力：

  • 要点： 轮廓仪测量关键配合面的粗糙度Ra值，通常要求Ra≤0.4μm，精密部位Ra≤0.2μm。X射线衍射法（XRD）检测表面残余应力状态，优化后的工艺应使表面呈现适度的压应力以提高疲劳寿命。

1.3 动态性能检测

• 动平衡：

  • 要点： 在动平衡机上，于工作转速范围内（通常包含最高转速的80%）进行检测与校正。平衡精度等级根据转速和应用要求，通常需达到G2.5或G1.0级，剩余不平衡量以g·mm/kg表示。

• 固有频率与模态分析：

  • 要点： 采用锤击法或激振器，配合加速度传感器和动态信号分析仪，获取镗杆前几阶固有频率、振型和阻尼比。用于避免切削过程中的颤振，指导结构优化。

• 静态刚度/挠度：

  • 要点： 在刀尖位置施加模拟切削力（径向力为主），测量其挠度变形。刚度K=F/δ，高刚性镗杆要求在工作载荷下挠度≤0.01mm。

1.4 装配质量检测

• 刀头、镗刀片安装接口：

  • 要点： 检测刀座安装面的平面度、螺钉孔位置度，确保刀片贴合紧密，定位可靠。

• 冷却液内通道：

  • 要点： 进行流量与压力测试，确保各出水孔流量均匀，无堵塞或泄漏。

2. 各行业检测范围的具体要求

2.1 汽车发动机行业（缸体、缸盖、连杆孔）

• 要求： 高刚性、高精度、大批量生产稳定性。

• 重点： 刀杆直线度与圆度（影响孔圆柱度）、动平衡等级（转速常达3000-8000 rpm）、表面硬度与耐磨性。通常要求全长直线度≤0.01mm/500mm，刀尖处径向跳动≤0.008mm。

2.2 航空航天行业（发动机机匣、起落架结构孔）

• 要求： 超高精度、耐高温合金/复合材料加工、轻量化与高可靠性。

• 重点： 材料高性能验证（如高强度合金、硬质合金）、极高的几何精度（IT4级）、严格的内部与表面无损检测、模态分析以抑制颤振。对用于深孔、小直径加工的镗杆，刚度与振动特性检测尤为重要。

2.3 能源装备行业（水电、火电、核电汽缸、轴承座）

• 要求： 大型、重型、超长行程加工，兼顾精度与抗振性。

• 重点： 超长镗杆（可达10米以上）的分段直线度与对接同轴度检测、大径深比下的挠度补偿验证、粗精加工复合镗杆的阶梯精度检测。超声波探伤范围需全覆盖。

2.4 模具行业（型腔、导柱孔）

• 要求： 高表面质量、复杂型面加工能力。

• 重点： 刀头微调机构精度检测（重复定位精度≤0.002mm）、表面粗糙度、镗杆抗弯曲变形能力。对用于高速精加工的镗杆，动平衡要求极高。

2.5 通用机械与军工行业

• 要求： 多样化、高适应性。

• 重点： 根据具体加工对象（箱体、液压阀体、炮管等），在精度、刚度、耐磨性之间取得平衡。通常执行全面的常规检测项目。

3. 检测仪器的原理和应用

3.1 三坐标测量机（CMM）

• 原理： 通过探头在三个正交轴上的移动，探测工件表面点云，基于坐标系计算几何元素及其形位公差。

• 应用： 综合检测镗杆的直径、长度、角度、位置度、同轴度、直线度、圆柱度等复合尺寸，尤其适用于具有复杂空间结构的镗杆。

3.2 圆度仪/形状测量仪

• 原理： 工件回转或传感器回转，高精度位移传感器采集截面轮廓数据，通过谐波分析评定圆度、圆柱度、同轴度等。

• 应用： 专用于高精度评价镗杆轴承档、刀柄等关键圆柱面的形状误差，分辨率可达0.01μm。

3.3 激光干涉仪与激光跟踪仪

• 原理： 利用激光波长作为基准，测量光路长度变化，从而计算位移、角度、直线度、平行度等。

• 应用： 激光干涉仪用于超长镗杆直线度的精密测量和机床精度校准；激光跟踪仪用于大型镗杆的空间几何尺寸现场测量。

3.4 动平衡机

• 原理： 驱动转子旋转，通过振动传感器检测不平衡量引起的振动相位和幅值，计算不平衡质量的大小和角位置。

• 应用： 对工作转速较高的镗杆进行动平衡测试与校正，消除离心振动。

3.5 模态分析系统

• 原理： 通过激振器或力锤施加已知激励，同时测量激励力和结构响应（加速度、速度或位移），经傅里叶变换得到频率响应函数，进而识别模态参数。

• 应用： 获取镗杆的固有频率、振型、阻尼，为防颤振设计和高性能切削参数选择提供依据。

3.6 无损检测设备

• 超声波探伤仪（UT）： 利用超声波在缺陷界面的反射、透射特性检测内部缺陷。

• 磁粉探伤仪（MT）： 对铁磁性材料磁化后，表面缺陷处漏磁场吸附磁粉形成显像。

• 应用： 确保镗杆材料内部和表面无危害性缺陷，是安全性的关键保障。

3.7 表面粗糙度仪与轮廓仪

• 原理： 金刚石探针划过表面，垂直位移被转换为电信号，经滤波和放大后评定Ra、Rz等参数。

• 应用： 定量评价镗杆关键配合面和刃具接触面的表面加工质量。

通过上述系统化的检测项目、行业化的具体要求及精密化的仪器应用，可实现对镗杆性能的全面、客观评价，为其制造、验收、使用和维护提供可靠的技术依据。
