填料环检测技术内容

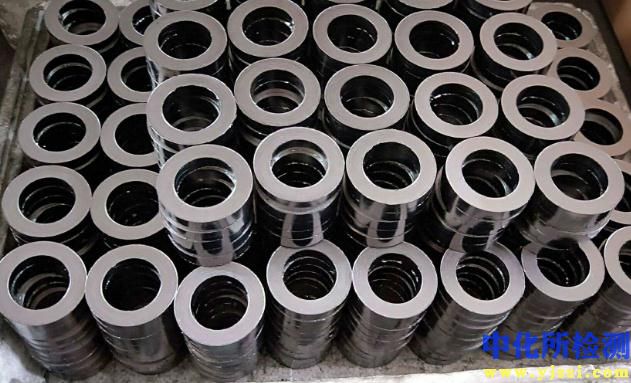

填料环作为关键密封元件，广泛应用于石油化工、电力、冶金、制药等行业的高温、高压及腐蚀性工况。其性能直接影响设备的密封可靠性、运行效率与安全性。系统化的检测是确保填料环质量与适用性的核心。

1. 检测项目分类及技术要点

填料环检测可分为物理机械性能、化学性能、适用性性能及无损检测四大类。

1.1 物理机械性能检测

• 尺寸精度：

  • 技术要点： 使用高精度数显卡尺、激光扫描仪或投影仪，测量内径、外径、截面尺寸、高度及圆度。关键控制公差带，通常要求尺寸公差符合ISO 3601或GB/T 3452.2标准，精密应用要求公差在±0.05mm以内。

  • 关键指标： 尺寸偏差、不圆度。

• 硬度和弹性模量：

  • 技术要点： 采用邵氏A/D硬度计或微型国际橡胶硬度计（IRHD）测量。弹性材料（如橡胶、PTFE）常用邵氏A，检测时需在标准温湿度下，多点测量取平均值。弹性模量通过拉伸试验机测定应力-应变曲线初始线性段斜率。

  • 关键指标： 硬度值（如邵氏A 70±5）、弹性模量。

• 压缩性能与回弹率：

  • 技术要点： 使用万能材料试验机进行压缩-回弹测试。将试样压缩至规定变形量（通常为25%），保持一定时间后卸除载荷，测量残余变形和高度恢复率。此项目直接反映密封力的保持能力和使用寿命。

  • 关键指标： 压缩永久变形率（ASTM D395）、回弹率。

• 拉伸强度与断裂伸长率：

  • 技术要点： 将填料环切割或模制成标准哑铃型试样，在拉伸试验机上以恒定速度拉伸至断裂。记录最大拉力和断裂时的伸长量。

  • 关键指标： 拉伸强度（MPa）、断裂伸长率（%）。

• 密度： 采用排水法（阿基米德原理）或高精度电子密度天平测量，用于材料均一性控制和鉴别。

1.2 化学性能检测

• 材质成分分析：

  • 技术要点： 对于柔性石墨、PTFE、纤维增强复合材料等，采用傅里叶变换红外光谱（FTIR）进行有机基团定性分析，采用X射线荧光光谱（XRF）或能谱仪（EDS）进行无机元素半定量/定量分析。确保原材料符合规格。

• 耐介质性能（溶胀与腐蚀）：

  • 技术要点： 将试样浸泡在指定温度（如23℃、100℃）的介质（酸、碱、油、溶剂等）中，经过规定时间（如24h、168h）后，测量其质量、体积、硬度和尺寸的变化率。评估其化学相容性。

  • 关键指标： 体积变化率（%）、质量变化率（%）、硬度变化。

• 热分析与热稳定性：

  • 技术要点： 采用热重分析仪（TGA）和差示扫描量热仪（DSC）。TGA测定材料在程序升温下的质量损失，评估分解温度。DSC测定玻璃化转变温度、熔融温度及氧化诱导期（OIT），评估热老化性能。

1.3 适用性性能检测

• 密封性能测试（台架试验）：

  • 技术要点： 在模拟实际工况的密封试验台上进行。安装填料环，施加规定预紧力，通入规定压力的试验介质（水、氮气、氦气等），保压一定时间，测量泄漏率。可采用压降法或流量计直接测量。

  • 关键指标： 泄漏率（如 cm³/min, mg/s）、启停循环后的泄漏稳定性。

• 摩擦磨损性能：

  • 技术要点： 使用摩擦磨损试验机（如盘-环式），模拟填料环与轴杆的相对运动，测定摩擦系数，并测量试验前后填料环及对磨件的磨损量。评估其对轴的磨损及自身寿命。

  • 关键指标： 摩擦系数、磨损率（mm³/N·m）。

• 热导率： 采用激光闪射法（LFA）或热流计法测定，对于高温工况下热量传递至关重要。

1.4 无损检测

• 工业CT扫描：

  • 技术要点： 利用X射线断层扫描技术，生成填料环内部三维图像，用于检测内部孔隙、裂纹、夹杂物、密度分布不均等缺陷，无损评估内部结构完整性。

• 超声检测：

  • 技术要点： 对于均质材料，可利用高频超声波检测内部层状缺陷或脱粘。对表面平整度要求高。

2. 各行业检测范围的具体要求

不同行业的工况差异导致检测侧重点和标准不同。

• 石油化工与天然气：

  • 工况特点： 高温（可达600℃以上）、高压、易燃易爆、介质多样（H₂S、CO₂、烃类等）。

  • 检测重点： 极端压缩回弹性、高温下热稳定性（TGA/DSC）、耐H₂S应力腐蚀、抗爆炸减压损伤、氦气质谱检漏级密封测试。柔性石墨环需重点检测氯离子含量（避免应力腐蚀）。

  • 常用标准： API 622（针对阀门填料）、ISO 15848（逸散性排放）、NACE MR0175。

• 电力（火电/核电）：

  • 工况特点： 高温高压蒸汽、高转速（给水泵）、长周期运行、核辐射（核电）。

  • 检测重点： 高温蒸汽下的密封与老化性能、抗蠕变性能、磨损性能、放射性环境下的材料稳定性（γ辐照试验）。核电用填料需满足RCC-M等核级规范。

• 冶金工业：

  • 工况特点： 高温、粉尘、冷却水、酸性气体。

  • 检测重点： 耐颗粒磨损性能、耐水汽交替腐蚀、快速热循环下的抗疲劳性能。

• 制药与食品工业：

  • 工况特点： 介质卫生要求高（无污染、无毒性）、需频繁清洗/灭菌。

  • 检测重点： 材料合规性（FDA 21 CFR, EU 1935/2004）、耐蒸汽灭菌（CIP/SIP）性能、低萃取物析出测试、颜色迁移测试。

• 航空航天：

  • 工况特点： 高低温交变、超高真空、特殊介质（火箭推进剂）。

  • 检测重点： 出气率（TML/CVCM，符合ECSS-Q-ST-70-02C）、低温脆性、与特种推进剂的相容性。

3. 检测仪器的原理和应用

• 万能材料试验机：

  • 原理： 通过伺服电机或液压系统对试样施加精确的拉伸、压缩、弯曲等载荷，由力传感器和位移传感器同步采集数据。

  • 应用： 压缩永久变形、回弹率、拉伸强度、应力松弛等所有力学性能测试的核心设备。

• 傅里叶变换红外光谱仪（FTIR）：

  • 原理： 基于分子对红外光的特征吸收，获得化合物的官能团和分子结构信息。

  • 应用： 快速鉴别填料环聚合物基材种类（如PTFE、氟橡胶、聚四氟醚），检测老化或降解产生的化学结构变化。

• 热重分析仪（TGA）与差示扫描量热仪（DSC）：

  • 原理： TGA在程序控温下测量样品质量与温度关系；DSC测量样品与参比物在程序控温下的热流差。

  • 应用： TGA用于分析填料（如柔性石墨）的氧化起始温度、分解温度、灰分含量；DSC用于测定聚合物的熔融温度、结晶度、氧化诱导期（OIT），评价热稳定性。

• 密封性能试验台：

  • 原理： 模拟真实阀门或泵的填料函结构，通过压力控制系统、温度控制系统和数据采集系统（压力、温度、泄漏量），在可控条件下评估密封性能。

  • 应用： 填料环最直接的适用性评价，可进行常温/高温、静压/交变压力、启停循环等复合工况测试。

• 工业计算机断层扫描系统（工业CT）：

  • 原理： 利用X射线穿透物体，从多个角度采集二维投影图像，通过计算机重建生成三维体数据模型。

  • 应用： 无损可视化检测填料环内部的空隙、裂纹、分层、密度不均匀、增强纤维分布等微观结构缺陷，进行尺寸的逆向工程测量。

• 摩擦磨损试验机：

  • 原理： 使试样与对磨件在设定的载荷、速度、环境下发生相对运动，通过扭矩传感器测量摩擦力，计算摩擦系数，试验后通过轮廓仪或显微镜测量磨损体积。

  • 应用： 评价填料环的耐磨性和对配对轴（杆）的磨损特性，指导材料选型和润滑剂添加。
