母排检测技术内容

母排，又称母线或汇流排，是电力输配电系统中用于汇集、分配和传输电能的核心导体组件。其性能与可靠性直接关系到整个电力系统的安全稳定运行。因此，对母排进行系统化、标准化的检测至关重要。

1. 检测项目分类及技术要点

母排检测可分为制造过程检测、安装后检测及在运期间的状态检测三大类。

1.1 制造过程检测

• 尺寸与形位公差检测：

  • 技术要点： 使用高精度卡尺、千分尺、激光扫描仪等，严格核查母排的厚度、宽度、长度、孔径、孔距等。形位公差（如平直度、平面度、垂直度）对连接面的贴合度和接触电阻有重大影响，需采用平台与塞尺或三坐标测量机进行检测。

• 导电性能检测：

  • 技术要点： 主要测量电阻率或电导率。采用双臂电桥或微欧计，在20°C标准温度下，测量单位长度母排的直流电阻，计算其电阻率，需符合GB/T 5585.1（铜）或GB/T 5585.2（铝）标准要求。

• 机械性能检测：

  • 技术要点： 包括抗拉强度、屈服强度、伸长率和硬度（布氏或维氏）测试。通过万能材料试验机对母排试样进行拉伸测试，确保其具有足够的机械强度承受电动力和安装应力。

• 表面质量检测：

  • 技术要点： 目视及借助放大镜检查表面是否存在裂纹、起皮、划痕、凹坑、氧化、腐蚀等缺陷。对于镀锡或镀银母排，需检测镀层厚度（采用涡流或X射线测厚仪）和附着力（如划格试验）。

• 化学成分分析：

  • 技术要点： 采用光谱分析仪（如直读光谱仪）对母排材质（如铜的Cu+Ag含量、铝的纯度等级）进行精确分析，确保原材料符合规定牌号。

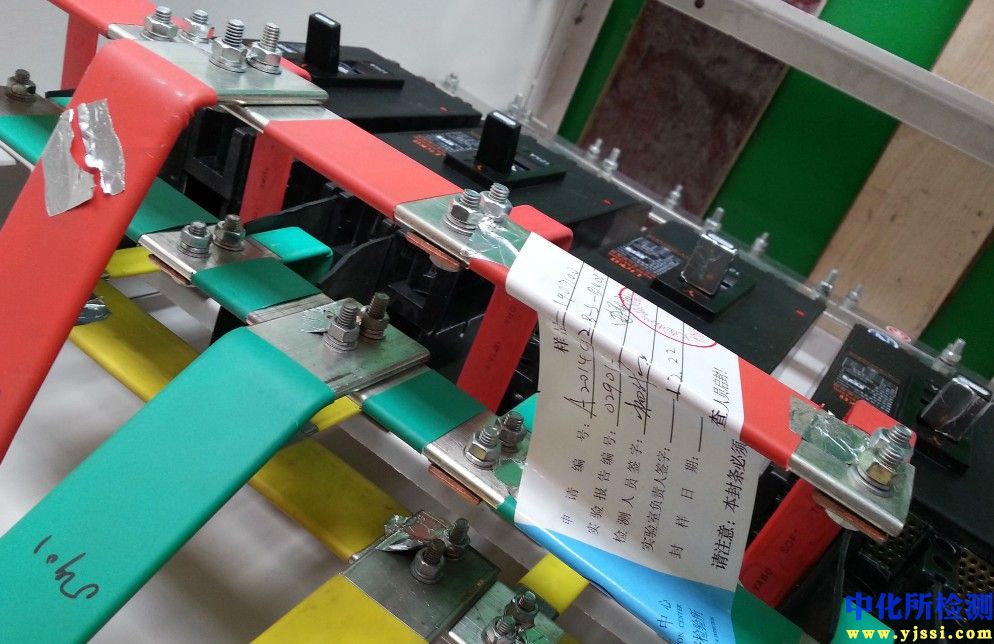

1.2 安装后检测

• 连接可靠性检测：

  • 技术要点： 核心项目为接触电阻测试。使用高精度回路电阻测试仪（微欧计），对母排搭接处、母排与开关设备连接处进行测量。要求连接处的电阻值不大于同等长度母排本体电阻值，或符合设备制造商技术规定（通常要求单点接触电阻≤10μΩ~50μΩ，视电流等级而定）。

• 绝缘性能检测：

  • 技术要点： 对支持绝缘子、穿墙套管及母排系统进行绝缘电阻测试（使用2500V或5000V兆欧表）和工频耐压试验。试验电压依据GB/T 11022等标准，验证其绝缘强度。

• 安装扭矩验证：

  • 技术要点： 使用经过校准的扭矩扳手，对全部连接螺栓的紧固扭矩进行核查，确保达到设计值，防止因过松导致接触电阻增大或过紧导致应力腐蚀。

1.3 在运期间状态检测

• 温度监测：

  • 技术要点： 运行中母排的过热是主要故障征兆。可采用红外热像仪进行非接触式测温，精确发现连接点局部过热点。对于重要节点，可安装无线测温传感器（如基于CT取电或电池供电），实现实时在线监测，报警阈值通常设定为80°C~90°C（与环境温差及负荷率相关）。

• 局部放电检测：

  • 技术要点： 对中高压（如10kV及以上）封闭母线或绝缘母线，使用特高频（UHF）传感器、高频电流互感器（HFCT） 或超声波检测仪，检测内部因绝缘劣化、毛刺、悬浮电位等引起的局部放电信号，评估绝缘状态。

• 振动与松动检测：

  • 技术要点： 在系统经受短路电流冲击或长期运行后，可使用振动分析仪或高精度超声探伤仪，检测连接部位是否存在机械松动或隐性裂纹。

2. 各行业检测范围的具体要求

• 电力系统（发电厂、变电站）：

  • 侧重高压、大电流母排。检测要求最为严格，需全面执行制造、安装及在运检测项目。特别关注短路耐受能力（动热稳定） 的验证、抗震性能以及户外母排的防腐性能（如盐雾试验）。在线监测（温度、局部放电）应用广泛。

• 工业配电（冶金、化工、数据中心）：

  • 负载常具有非线性、冲击性特点（如变频器、整流设备）。除常规检测外，需重点关注谐波电流引起的附加发热（红外测温需在典型负荷下进行），以及腐蚀性环境下的腐蚀状况评估。数据中心母排（智能母线槽）特别强调插接箱接触点的可靠性和监控系统的完备性。

• 轨道交通（地铁、高铁）：

  • 强调高可靠性和紧凑性。对母排的阻燃等级、低烟无卤特性有严格要求。振动环境要求连接具备优异的抗振防松性能。检测中需增加相应的振动试验和阻燃试验验证。

• 船舶与海上平台：

  • 环境恶劣（高湿、高盐雾、霉菌）。检测重点在于材料的耐腐蚀性（如选用铜镍合金）、三防处理（防潮、防霉、防盐雾）工艺的验证，以及严格的绝缘性能监控。

3. 检测仪器的原理和应用

• 回路电阻测试仪（微欧计）：

  • 原理： 采用四线制开尔文电桥法或直流压降法。输出恒定直流大电流（通常100A-600A）通过被测连接点，同步高精度测量其两端电压降，根据欧姆定律计算电阻，消除引线电阻影响。

  • 应用： 母排连接点、开关触头接触电阻的精确测量。

• 红外热像仪：

  • 原理： 接收物体表面发射的红外辐射能量，并将其转换为温度分布可视图像。核心参数包括热灵敏度（NETD）、空间分辨率（IFOV）和测温精度。

  • 应用： 运行中母排系统的全局温度扫描，快速定位过热点，进行负荷电流与温升关系的分析。

• 局部放电检测仪：

  • 原理：

    • UHF法： 检测局部放电产生的300MHz~3GHz特高频电磁波信号，抗干扰能力强。

    • HFCT法： 卡钳在接地线上检测放电脉冲产生的高频电流信号。

    • 超声波法： 检测放电产生的20kHz~200kHz声波信号，适用于定位。

  • 应用： 中高压封闭母线、绝缘母线的绝缘缺陷诊断和定位。

• 直读光谱仪：

  • 原理： 样品在电弧/火花激发下气化，原子外层电子发生能级跃迁，发射出特征波长的光谱。通过分析光谱波长和强度进行定性与定量分析。

  • 应用： 母排原材料及成品的快速、多元素化学成分分析。

• 材料试验机：

  • 原理： 伺服电机或液压系统对标准试样施加轴向拉伸力，通过力传感器和引伸计同步测量力值与变形量，绘制应力-应变曲线。

  • 应用： 母排材料的抗拉强度、屈服强度、伸长率等力学性能测定。

• 绝缘电阻测试仪（兆欧表）：

  • 原理： 内部直流高压发生器产生2500V/5000V等标准测试电压，施加于被测绝缘体上，测量流过的微小泄漏电流，计算并显示绝缘电阻值。

  • 应用： 母排对地及相间绝缘电阻的测量，判断绝缘是否受潮或脏污。
