齿条检测技术内容

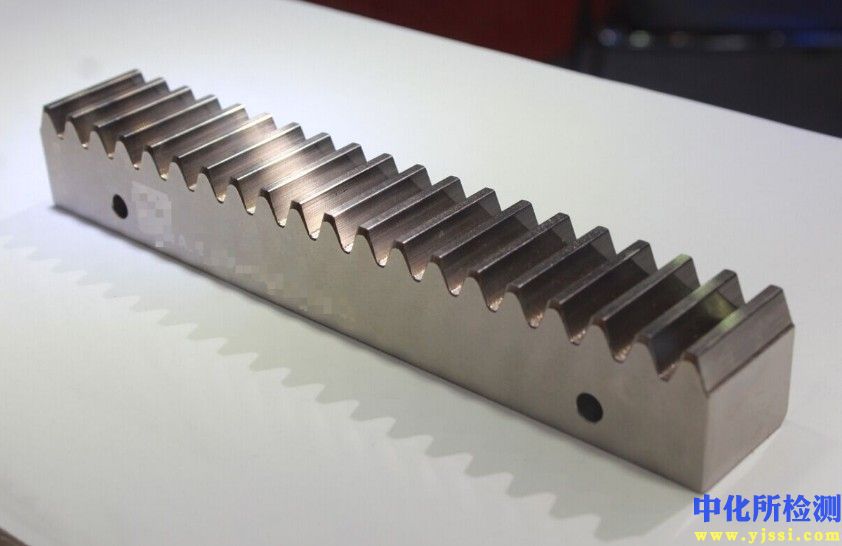

1. 检测项目分类及技术要点

齿条检测项目可分为几何精度检测、材料性能检测和表面质量检测三大类。

1.1 几何精度检测

• 齿距精度： 包括单个齿距偏差（±f_pt）和齿距累积总偏差（±F_p）。检测需沿齿高中部或分度线进行，常用精密测量仪器获得连续数据。公差等级依据GB/T 10096或ISO 1328标准，常见等级为5-9级。

• 齿形精度： 检测齿廓总偏差（±F_α），分析压力角误差和形状误差。对高速、高精度传动齿条（如数控机床），还需评估修形曲线的符合性。

• 齿向精度： 检测螺旋线总偏差（±F_β），评估齿线方向的直线度与倾斜偏差。对于斜齿条，螺旋角β的精度是关键，偏差通常控制在±1'以内。

• 齿厚与齿槽宽： 通过公法线长度或跨棒距（M值）间接控制。齿厚偏差（E_sn）直接影响侧隙，需根据配合齿轮参数计算确定。

• 齿条直线度与安装基准面精度： 全长直线度公差通常为0.02-0.05mm/m，基准面的平面度和平行度是保证正确啮合的基础。

1.2 材料性能检测

• 硬度： 齿面硬度是核心指标。表面淬火齿条（如45Cr、42CrMo）齿面硬度需达HRC 48-55，芯部硬度为HRC 28-35。渗碳淬火齿条（如20CrMnTi）表面硬度需达HRC 58-62。检测需避开脱碳层，在齿面法向进行。

• 金相组织： 检查表层马氏体级别（通常要求1-4级）、残余奥氏体含量（＜20%）及碳化物形态，防止出现网状碳化物。芯部应为低碳马氏体或索氏体，保证韧性。

• 心部抗拉强度与冲击韧性： 对于重载齿条（如工程机械），需取样测试，确保抗拉强度Rm≥1000MPa，冲击功A_kv≥40J。

1.3 表面质量检测

• 表面粗糙度： 齿面粗糙度Ra值直接影响噪音和磨损。精密齿条要求Ra≤0.8μm，普通齿条Ra≤1.6μm。非工作面Ra≤3.2μm。

• 表面缺陷： 使用磁粉探伤（MT）或渗透探伤（PT）检测齿面裂纹、折叠。齿端部需进行倒角，防止崩角。

• 硬化层深度（CHD）： 采用维氏硬度法从表面测至硬度为极限硬度（通常为550HV）处。有效硬化层深度需根据模数确定，例如模数5mm的齿条，深度范围通常为0.8-1.2mm。

2. 各行业检测范围的具体要求

2.1 数控机床与精密自动化

• 要求： 最高精度等级（ISO 5-6级），极低的齿距累积误差（如±0.015mm/300mm）。强调运动平稳性、低噪音和长寿命。

• 检测重点： 全行程齿距累积误差、齿面修形精度、表面粗糙度（Ra≤0.4μm）、材料尺寸稳定性（需经去应力处理）。

2.2 汽车制造（转向系统、制动系统）

• 要求： 高可靠性、耐疲劳和一致性。精度等级一般为6-7级。

• 检测重点： 齿面接触斑点（长度＞50%，高度＞60%）、疲劳寿命台架测试、严格的材料清洁度与缺陷检测（无夹杂、裂纹）、盐雾试验等耐腐蚀性测试。

2.3 工程机械与重载传动（挖掘机、起重机）

• 要求： 极高的承载能力、抗冲击性和耐磨性。精度等级可放宽至8-9级，但几何一致性仍需保证。

• 检测重点： 齿根弯曲强度、齿面接触强度、芯部冲击韧性、深层硬化层深度（可达2mm以上）、齿部与基体结合处无缺陷。

2.4 轨道交通（站台屏蔽门、机车维修设备）

• 要求： 高可靠性、环境适应性（温差、振动）和长维护周期。

• 检测重点： 宽温范围内的尺寸稳定性、抗振动疲劳性能、阻燃性（特定场合）、耐磨性与寿命测试。

2.5 航空航天（作动系统、舵机）

• 要求： 极端环境下的超高可靠性、轻量化与高比强度。精度等级通常为4-5级。

• 检测重点： 采用高强度特种材料（如渗氮不锈钢），检测其特殊热处理后的金相组织、微动磨损性能、真空或高低温环境下的功能测试。

3. 检测仪器的原理和应用

3.1 几何精度检测仪器

• 齿轮测量中心/齿条测量仪： 核心设备。采用高精度直线光栅和测头（电感或激光），通过CNC程序控制测头沿齿面扫描，直接获得齿距、齿形、齿向的误差曲线和数值。测量不确定度可达1μm以内。

• 坐标测量机（CMM）： 配备专用齿轮检测软件和测头，可进行齿条关键几何参数的抽样检测，灵活性高。

• 激光干涉仪： 用于校准齿条测量机和机床母机的定位精度，是长度基准的溯源手段。

• 专用量具： 齿厚卡尺、公法线千分尺用于现场快速检验，精度较低，用于工序控制。

3.2 材料与硬度检测仪器

• 洛氏/维氏硬度计： 洛氏硬度计用于快速检测齿面硬度；维氏硬度计用于精确测定微观硬度梯度以计算硬化层深度。

• 金相显微镜与图像分析系统： 用于观察和分析材料的显微组织、晶粒度、夹杂物含量及硬化层结构。

• 万能材料试验机： 用于对齿条试样进行拉伸、弯曲和冲击试验，获取材料力学性能数据。

• 超声波探伤仪（UT）/磁粉探伤机： UT用于检测材料内部缺陷（如夹渣、气孔）；MT用于检测齿面及近表面的裂纹。

3.3 表面质量检测仪器

• 表面粗糙度仪： 配备小孔专用测针，可在齿面狭小空间内移动，测量Ra、Rz等参数。

• 轮廓仪： 可绘制齿廓截面轮廓，辅助分析齿形和表面纹理。

应用原则：
检测方案需根据齿条的精度等级、批量、应用场景和成本进行综合选择。高精度、关键用途齿条应采用测量中心进行全面检测并出具误差曲线报告；批量生产中进行SPC统计过程控制，结合专用量具和抽样检测；材料与硬度检测作为必检项目，确保性能可靠性。所有检测仪器必须定期进行计量校准，确保量值传递的准确性。
