铬钒钢检测详细技术内容

1. 检测项目分类及技术要点

铬钒钢（通常指如50CrV、15CrV等系列合金结构钢）的检测以确保其化学成分、微观组织、力学性能及内部与表面质量符合标准。检测项目可分为以下几大类：

1.1 化学成分分析

• 核心元素：

  • 铬（Cr）：提高淬透性、强度、耐磨性和抗回火软化能力。关键控制范围通常为0.80%~1.10%（以50CrV为例）。

  • 钒（V）：细化晶粒，提高强度、韧性和耐磨性。关键控制范围通常为0.10%~0.20%。

  • 碳（C）：决定基础硬度与强度。需精确控制，偏差常要求在±0.02%以内。

  • 硅（Si）、锰（Mn）、磷（P）、硫（S）：P、S为有害元素，需严格控制（通常P≤0.025%， S≤0.025%）。

• 技术要点：采用光电直读光谱仪（OES）进行快速定量分析；对仲裁或痕量元素，需使用电感耦合等离子体发射光谱仪（ICP-OES）或碳硫分析仪。取样需有代表性，样品制备需消除氧化皮和污染。

1.2 力学性能测试

• 关键项目：

  • 硬度：布氏（HBW）、洛氏（HRC）或维氏（HV）硬度。需根据材料状态（退火、淬火回火）选择合适标尺，测试点需避开脱碳层。

  • 拉伸性能：测定屈服强度（Rp0.2）、抗拉强度（Rm）、断后伸长率（A）和断面收缩率（Z）。试样需按标准（如GB/T 228.1）加工，标距准确。

  • 冲击韧性：夏比V型缺口冲击试验（通常于室温、-20℃或-40℃下进行），测定冲击吸收能量KV2。试样缺口加工精度是关键，需防止试样温度波动。

• 技术要点：试验环境温度需控制（23±5℃）；设备需定期校准；试样取样方向（纵向/横向）需明确并符合标准。

1.3 微观组织与晶粒度分析

• 关键项目：

  • 金相组织：检查基体组织（如回火索氏体是否均匀），评估脱碳层（全脱碳、部分脱碳）深度，观察非金属夹杂物（A、B、C、D类）的形态、大小和分布。

  • 晶粒度：评定奥氏体实际晶粒度，通常要求8级或更细，以确保强韧性。

  • 带状组织：评估合金元素偏析程度。

• 技术要点：取样于代表性横截面；制备需精细研磨、抛光、侵蚀（常用4%硝酸酒精溶液）；使用金相显微镜及图像分析软件定量测量。依据GB/T 13299、GB/T 10561、GB/T 6394等标准。

1.4 无损检测

• 表面检测：

  • 磁粉检测（MT）：适用于铁磁性材料，检测表面及近表面裂纹、折叠等缺陷。需确定磁化方法（轴向、周向）、磁场强度、磁悬液浓度和观察条件。

  • 渗透检测（PT）：适用于各种表面开口缺陷。需控制预清洗、渗透时间、显像剂涂抹等步骤。

• 内部检测：

  • 超声波检测（UT）：探测内部夹杂、缩孔、白点等缺陷。需选用合适频率（2-5MHz）和角度的探头，使用标准试块校准灵敏度，评定当量大小。

1.5 尺寸与表面质量

• 使用高精度卡尺、千分尺、轮廓仪等测量外形尺寸、直线度、圆度。

• 目视或借助放大镜检查表面裂纹、结疤、锈蚀、划伤等。

2. 各行业检测范围的具体要求

2.1 汽车制造（发动机气门弹簧、悬架弹簧、关键紧固件）

• 核心要求：极高的疲劳寿命和可靠性。

• 检测重点：

  • 化学成分：严格控制残余元素（Cu、Ni等）上限。

  • 力学性能：高强度（如Rm≥1300MPa）、高疲劳极限（进行旋转弯曲或轴向疲劳试验，循环次数常要求>10^7次不失效）。

  • 微观组织：组织均匀性要求极高，几乎不允许带状组织；非金属夹杂物要求严格（脆性夹杂物≤1.5级，塑性夹杂物≤2.0级）。

  • 表面质量与脱碳：脱碳层深度要求极严（如≤0.015mm），表面需经喷丸强化处理，并检测表面残余压应力。

  • 无损检测：100%涡流或超声波探伤，确保无内部缺陷。

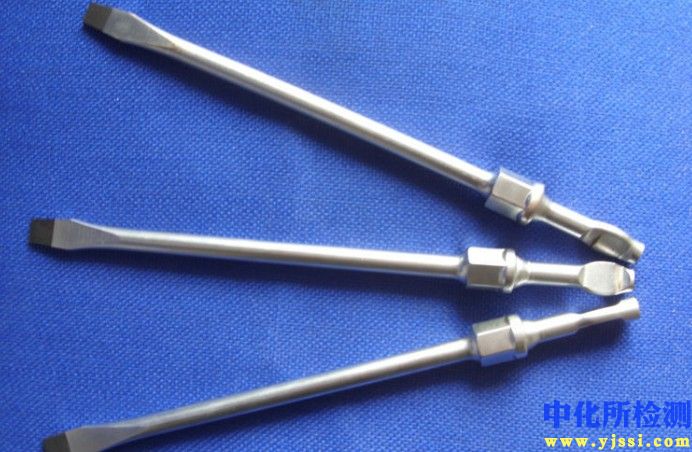

2.2 工具与模具制造（扳手、螺丝刀、模具芯棒）

• 核心要求：高硬度、高耐磨性、足够的韧性。

• 检测重点：

  • 力学性能：高硬度（HRC 45-60），良好的冲击韧性。

  • 金相组织：细小、均匀的回火马氏体或贝氏体组织，碳化物分布均匀。

  • 尺寸与表面：严格的尺寸公差和表面光洁度要求。

2.3 航空航天（关键连接件、起落架部件）

• 核心要求：在极端条件下的高强度、高韧性和高可靠性。

• 检测重点：

  • 全项目检测：化学成分、力学性能（包括高温/低温性能）、金相组织、晶粒度均需符合最严苛的航空材料标准（如AMS、GB/T 3077的航空级要求）。

  • 无损检测：100%高灵敏度超声波和磁粉检测。

  • 断裂韧性：可能要求测试平面应变断裂韧性KIC。

  • 氢脆敏感性：对于高强度紧固件，需进行延迟断裂试验。

2.4 通用机械与轴承制造

• 核心要求：良好的综合力学性能和耐磨性。

• 检测重点：

  • 常规力学性能：保证强度、塑性和韧性的良好匹配。

  • 淬透性：通过末端淬火试验（Jominy Test）测定淬透性带，确保截面硬度均匀。

  • 非金属夹杂物：按轴承钢或优质钢标准控制（通常≤2.5级）。

3. 检测仪器的原理和应用

3.1 光电直读光谱仪（OES）

• 原理：样品作为电极，在高压火花激发下，原子发生跃迁发射特征光谱。通过光栅分光，光电倍增管将特定波长光强信号转换为电信号，根据校准曲线定量分析元素含量。

• 应用：炉前快速成分分析、成品材成分验证。分析速度快（≤30秒），精度高，可同时分析C、P、S等非金属元素。

3.2 电感耦合等离子体发射光谱仪（ICP-OES）

• 原理：样品溶液经雾化后送入等离子体炬（>6000K），原子被充分激发发射特征谱线，经分光系统检测。

• 应用：更精确的成分分析，尤其是痕量及稀土元素分析。精度高于OES，但制样较复杂。

3.3 万能材料试验机

• 原理：伺服电机或液压系统驱动横梁移动，对试样施加拉伸、压缩、弯曲等载荷，通过力传感器和引伸计精确测量载荷-位移曲线，计算各项力学性能参数。

• 应用：完成拉伸、压缩、弯曲等静态力学性能测试。高精度型号可进行低周疲劳、裂纹扩展速率测试。

3.4 摆锤式冲击试验机

• 原理：将具有一定位能的摆锤释放，冲击并打断标准缺口试样，通过摆锤剩余位能计算试样断裂吸收的能量。

• 应用：测定材料在冲击载荷下的韧性，评估低温脆性倾向。

3.5 金相显微镜与图像分析系统

• 原理：利用光学放大系统观察经制备的试样表面。数字摄像头采集图像，通过专业软件进行晶粒度评级、相比例测量、脱碳层深度及夹杂物自动统计分析。

• 应用：微观组织观察、评级、定量金相分析。配备显微硬度计可进行微区硬度测试。

3.6 超声波探伤仪

• 原理：压电探头产生高频超声波脉冲耦合传入工件，遇到缺陷或界面会发生反射。接收反射波并分析其幅度、位置和形状来判断缺陷。

• 应用：探测内部夹杂、孔洞、裂纹等缺陷。可确定缺陷的深度、当量尺寸和位置。

3.7 磁粉探伤仪

• 原理：对铁磁性工件磁化，表面或近表面缺陷处产生漏磁场，吸附施加的磁粉形成磁痕显示。

• 应用：快速检测表面及近表面线性缺陷（裂纹、折叠）。分为荧光磁粉（在黑光下观察）和非荧光磁粉法。
