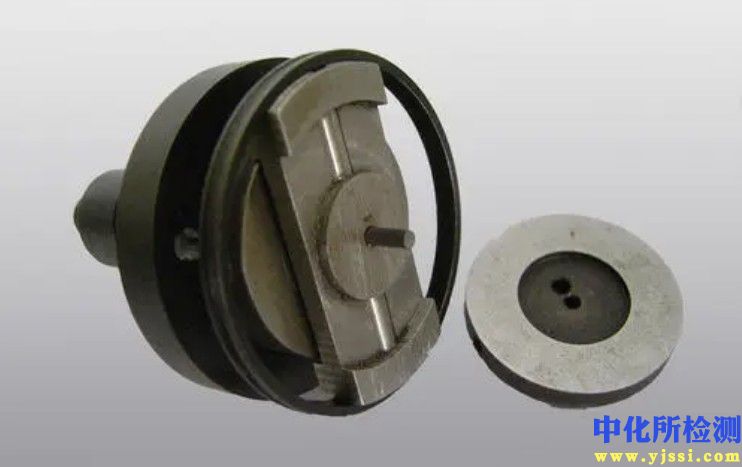

摩擦副试验技术内容

1. 检测项目分类及技术要点

摩擦副性能评估涵盖摩擦学、力学及材料学等多维度参数，主要检测项目分类及技术要点如下：

1.1 摩擦性能测试

• 摩擦系数：测量动/静摩擦系数，需控制载荷（通常0.1-2000 N）、速度（0.001-20 m/s）、温度（室温至1200°C）及环境介质（真空、惰性气体、润滑油）。关键技术在于传感器精度（±0.5%）与实时数据采集频率（≥1 kHz）。

• 摩擦稳定性：评估摩擦系数随时间或循环次数的波动，要求连续试验时长≥2小时或循环次数≥10^5次。

1.2 磨损性能测试

• 磨损率：采用质量法（精度0.1 mg）或体积法（轮廓仪/白光干涉仪测量磨痕三维形貌），计算公式为 $W = \frac{\Delta V}{F_n \cdot L}$W=Fn​⋅LΔV​（$\Delta V$ΔV为磨损体积，$F_n$Fn​为法向载荷，$L$L为滑行距离）。典型磨损率范围：金属材料为10^-6-10^-4 mm³/(N·m)，自润滑材料可达10^-7 mm³/(N·m)。

• 磨损形貌分析：使用SEM/EDS分析磨屑成分、磨面剥层或疲劳裂纹，放大倍数需≥5000倍。

1.3 热力学与表面特性测试

• 界面温度：红外热像仪（空间分辨率≤15 μm）或埋入式热电偶（响应时间<1 ms）监测闪点温度，最高需达材料熔点的40%-60%。

• 表面粗糙度与硬度：试验前后用原子力显微镜（AFM）测量表面粗糙度Ra（0.01-10 μm范围），显微硬度计（载荷0.98-9.8 N）检测硬化层深度变化。

1.4 润滑介质性能测试（如适用）

• 油膜承载能力：通过四球试验机测定最大无卡咬负荷（PB值，典型值300-800 N），或采用光干涉法测量油膜厚度（精度1 nm）。

• 润滑剂降解监测：气相色谱/质谱联用（GC-MS）分析润滑剂热氧化产物，酸值变化需控制在≤0.5 mg KOH/g。

2. 各行业检测范围的具体要求

2.1 航空航天

• 高温摩擦副：涡轮叶片榫连接部位，试验温度需模拟实际工况（650-1200°C），真空度≤10^-3 Pa，考核涂层（如YSZ热障涂层）的抗微动磨损能力，要求磨损深度≤10 μm/1000循环。

• 空间机构摩擦副：低温和真空环境（-150°C，10^-5 Pa）下测试固体润滑膜（MoS2基或DLC膜）的耐久性，要求摩擦系数≤0.05，寿命≥10^6转。

2.2 汽车工业

• 制动系统：依据SAE J2522或ISO 26867进行惯性台架试验，模拟刹车盘/片工况：制动压力2-10 MPa，瞬时温度可达800°C，衰退率（摩擦系数衰减）要求≤20%。

• 发动机系统：活塞环-缸套副测试按ASTM G181标准，载荷50-200 N，润滑条件下磨损率需≤5×10^-5 mm³/(N·m)，并监测窜气量变化。

2.3 轨道交通

• 轮轨系统：按EN 13749标准进行滚动/滑动复合试验，轴重16-32吨，滑移率控制精度±0.5%，需同步采集噪声与振动频谱（频率范围0.5-5 kHz）。

2.4 能源与重载装备

• 风电齿轮箱：按ISO 6336-5进行微点蚀试验，接触应力1.5-2.2 GPa，循环次数≥5×10^7，点蚀面积占比需≤2%。

• 液压系统：柱塞泵摩擦副（铜合金/钢）测试要求污染度等级NAS 8级，磨损颗粒尺寸分析需符合ISO 4406标准。

2.5 生物医学

• 人工关节：按ISO 14242-1进行髋关节模拟试验，血清润滑介质，循环次数500万次，聚乙烯磨损率要求≤40 mg/百万循环，磨屑尺寸需控制在0.1-1 μm范围。

3. 检测仪器的原理和应用

3.1 通用摩擦磨损试验机

• 球-盘/销-盘试验机（如CSM Instruments）：采用旋转或线性往复运动，载荷通过杠杆或电磁系统施加（分辨率0.001 N），摩擦力由双向力传感器测量（量程±50 N）。应用：材料配对筛选、润滑剂初步评价。

• 多功能表面性能测试仪（如UMT TriboLab）：集成电化学工作站与高温模块，可实现腐蚀-磨损耦合测试，最高温度1500°C。应用：极端工况材料开发。

3.2 专用试验设备

• 微动摩擦磨损试验机：通过液压或压电驱动器产生微幅位移（振幅1-300 μm，频率1-500 Hz），监测摩擦力-位移滞后曲线。应用：航空发动机叶片榫槽、电缆接插件寿命评估。

• 高速环块试验机（如Falex Multi-Specimen）：线速度可达100 m/s，配备在线膜厚测量（电容或电阻法）。应用：高速列车刹车材料研究。

3.3 原位分析仪器

• 摩擦学原位监测系统：集成光学显微镜（最高1000倍）与拉曼光谱，实时观测摩擦界面化学结构变化（如DLC膜石墨化）。空间分辨率≤1 μm。

• 扫描电子显微镜（SEM）联机系统：配备微型试验台（载荷≤10 N），实现真空环境下磨损过程的连续成像。应用：单次磨屑形成机理研究。

3.4 性能表征仪器

• 三维白光干涉表面轮廓仪：垂直分辨率0.1 nm，扫描面积可达10×10 mm，自动计算磨损体积与表面纹理参数（Sa、Sz）。应用：精密轴承磨损量化。

• 纳米压痕/划痕仪：压头（Berkovich或球形）在载荷1-500 mN下测量涂层结合力（临界载荷Lc）与弹性恢复率。应用：硬质涂层（TiN、CrAlN）附着力评估。

3.5 环境模拟装置

• 高低温真空摩擦试验舱：温度范围-196°C至+800°C，真空度≤5×10^-6 Pa，配备四象限力矩传感器（精度±0.1% FS）。应用：空间机构润滑剂筛选。
