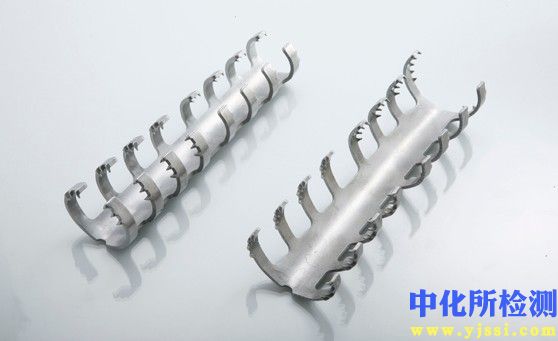

形状记忆合金检测技术内容

1. 检测项目分类及技术要点

形状记忆合金的性能检测需围绕其核心特性——形状记忆效应和超弹性进行，主要分为以下几类：

1.1 基础物理与化学性能检测

• 化学成分分析： 采用电感耦合等离子体原子发射光谱法（ICP-OES）或火花直读光谱法，精确测定合金中镍、钛、铜等主量及微量元素的含量。成分偏差超过±0.1 at.%（原子百分比）即会显著影响相变温度和性能。

• 相变温度测定： 核心检测项目。通常采用差示扫描量热法（DSC）。关键技术要点包括确定特征温度：马氏体相变开始温度（Ms）、结束温度（Mf），以及逆相变（奥氏体相变）开始温度（As）、结束温度（Af）。加热/冷却速率需标准化（通常为5-10°C/min），并需进行多个热循环以评估稳定性。

• 显微组织分析： 利用光学显微镜（OM）、扫描电子显微镜（SEM）及透射电子显微镜（TEM）观察金相组织、马氏体变体形态、析出相（如Ti₃Ni₄在NiTi合金中）的分布与尺寸。X射线衍射（XRD）用于确定相结构（奥氏体、马氏体、R相）及其相对含量。

1.2 力学与功能性能检测

• 形状记忆效应（SME）定量测试： 测量可回复应变（ε_r）和形状回复率（R_r）。技术要点：在Mf以下对试样进行预定变形（通常≤8%应变），加热至Af以上，测量残余应变与回复应变。计算公式：R_r = (ε_{加载} - ε_{残余}) / ε_{加载} × 100%。需控制变形模式（拉伸、弯曲、扭转）和热循环路径。

• 超弹性（SE）性能测试： 在Af温度以上进行准静态拉伸试验，获得完整的应力-应变滞回曲线。关键参数包括：上平台应力（诱发马氏体相变应力）、下平台应力（马氏体去孪晶或重取向应力）、可回复应变（通常高达8%）、耗散能（滞回环面积）及相变硬化模量。需严格控制测试温度（T > Af）和应变速率。

• 循环稳定性与疲劳性能： 评估材料在重复相变循环下的性能退化。进行应变控制或应力控制下的功能疲劳测试（如10^4 – 10^7次循环），监测回复率、残余应变、滞回曲线和相变温度的变化。对于医用植入物，还需进行旋转弯曲疲劳或拉伸-拉伸疲劳测试。

1.3 表面与生物相容性（针对医用）检测

• 表面氧化层分析： 采用X射线光电子能谱（XPS）和俄歇电子能谱（AES）分析表面TiO₂等氧化层的厚度、化学成分及均匀性。

• 耐腐蚀性测试： 执行动电位极化、电化学阻抗谱（EIS）等，评估在模拟体液（如SBF）中的抗点蚀和缝隙腐蚀能力。临界点蚀电位是重要指标。

• 镍离子析出检测： 对医用NiTi合金，需将试样浸入模拟体液中，在37°C下恒温浸泡数周，使用原子吸收光谱（AAS）或ICP-MS定期检测溶液中的镍离子浓度。析出量需满足相关医用标准（如ASTM F2063）。

2. 各行业检测范围的具体要求

2.1 航空航天工业

• 要求： 极高的可靠性、长寿命、宽温域适应性。关注材料在极端温度循环（-55°C至+100°C以上）和高频振动下的性能稳定性。

• 检测重点：

  • 高/低温相变行为： DSC测试需扩展至极端使用温度范围。

  • 蠕变与应力松弛： 在持续载荷和温度下的尺寸与驱动力保持能力。

  • 与基体材料的兼容性： 热膨胀系数匹配性测试。

  • 作动器性能： 输出力、作动行程、响应速度及循环寿命（通常要求>10^5次）的精确测量。

2.2 生物医疗行业

• 要求： 绝对的安全性、优异的生物相容性、稳定的长期体内性能。需遵循严格的医疗器械法规（如ISO 13485, ISO 10993系列）。

• 检测重点：

  • 化学成分与纯净度： 严格控制有害杂质元素（如Co、Cr、Nb）含量。

  • 相变温度精确控制： Af温度需根据植入部位精确设计（如血管支架Af略低于体温，正畸丝Af略高于口腔温度），公差要求严格（常为±2°C）。

  • 表面改性层评估： 对抛光、钝化或涂层后的表面进行完整性、均匀性和结合力测试。

  • 体外模拟测试： 在模拟生理环境中进行疲劳测试（如支架的压握-释放、弯曲疲劳）、耐腐蚀性和镍离子析出测试。

2.3 汽车与机器人工业

• 要求： 高循环寿命、快速响应、成本可控。侧重于大批量生产下的性能一致性和耐久性。

• 检测重点：

  • 功能疲劳寿命： 在典型工作应力/应变幅下，进行高周次（10^6 – 10^7次）循环测试，确定性能退化曲线。

  • 驱动特性： 测量电阻-温度-位移关系，评估其作为传感器和驱动器一体元件的响应速度和控温精度。

  • 焊接/连接点性能： 对连接部位的相变特性、力学强度和疲劳寿命进行专门测试。

2.4 精密仪器与电子工业

• 要求： 微小尺寸下的精确位移与力输出、优异的抗电磁干扰能力。

• 检测重点：

  • 微尺度力学测试： 使用纳米压痕仪、微拉伸台等设备，测量微米级丝材或薄膜的相变应力、超弹性模量。

  • 电阻特性： 精确测量相变过程中的电阻突变曲线，用于温度传感器设计。

  • 频率响应特性： 评估在高频驱动信号下的作动响应与热量管理。

3. 检测仪器的原理和应用

3.1 热分析仪器

• 差示扫描量热仪（DSC）：

  • 原理： 测量试样与参比物在程序控温下的热流差。相变时的吸热（马氏体相变）或放热（逆相变）峰对应相变温度与焓值。

  • 应用： 精确测定Af、As、Ms、Mf及相变潜热（ΔH），是材料研发和来料检验的核心设备。

3.2 力学测试仪器

• 动态热机械分析仪（DMA）与万能材料试验机集成环境箱：

  • 原理： DMA可施加振荡应力/应变，测量材料的动态模量和阻尼随温度/频率的变化。万能试验机配环境箱可在-150°C至+350°C范围内进行准静态力学测试。

  • 应用： DMA用于研究相变内耗、弹性模量温度依赖性。万能试验机用于SME、SE的应力-应变-温度曲线、功能疲劳、应力松弛等关键力学性能测试。

3.3 微观结构分析仪器

• 扫描电子显微镜（SEM）与电子背散射衍射（EBSD）：

  • 原理： SEM利用电子束扫描成像；EBSD通过分析衍射菊池带获取晶体取向、相分布信息。

  • 应用： SEM观察表面形貌、断裂特征；EBSD可原位或离位标定不同相（奥氏体、马氏体）的分布、变体取向关系及应变场，是连接微观结构与宏观性能的关键工具。

• 透射电子显微镜（TEM）：

  • 原理： 高能电子束穿透超薄试样，形成高分辨率像和衍射斑。

  • 应用： 观察纳米级析出相、马氏体孪晶界面、位错结构等，用于深入理解相变机制和强化机理。

3.4 物性测量仪器

• 电阻测试系统（四探针法）：

  • 原理： 消除接触电阻影响，精确测量材料电阻随温度或应变的连续变化。

  • 应用： 电阻-温度曲线是DSC的补充，尤其适用于薄膜或细丝，并可关联相变过程与电学性能，用于自传感设计。

• X射线衍射仪（XRD）：

  • 原理： 利用X射线在晶体中的衍射现象，获得衍射图谱。

  • 应用： 物相定性定量分析，测定不同温度下的晶格常数、相含量，通过原位变温/应变XRD研究相变过程的晶体结构演变。
