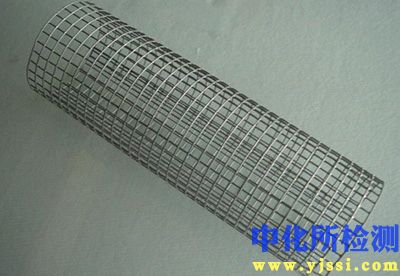

电焊网检测技术规范

1. 检测项目分类及技术要点

电焊网的质量检测主要围绕材料性能、几何尺寸、焊接质量及表面防护四个核心方面展开。

1.1 材料性能检测

• 钢丝力学性能：

  • 抗拉强度：依据GB/T 228.1标准，使用万能材料试验机测定。普通低碳钢丝抗拉强度通常在300-550 MPa范围；高碳或特种钢丝可达1000 MPa以上。断裂位置应位于焊缝外，否则判定为焊接缺陷。

  • 伸长率：衡量塑性，通常要求不低于10%（视具体产品标准而定）。

  • 扭转试验：评估线材的韧性和均匀性，要求扭转一定次数后不得出现裂纹或断裂。

• 化学成分分析：采用光谱分析仪，核查碳（C）、锰（Mn）、硫（S）、磷（P）等元素含量，确保原材料符合GB/T 700（碳素结构钢）或相关标准要求，直接影响可焊性和防腐能力。

1.2 几何尺寸与结构检测

• 丝径（线径）：使用精度不低于0.01mm的千分尺测量。允许偏差通常为±0.05mm至±0.10mm，精确度要求高的产品（如精密过滤网）偏差更小。

• 网孔尺寸（网格间距）：使用游标卡尺或投影仪测量相邻焊接点中心之间的距离。允许偏差一般为标称尺寸的±3%至±5%。需测量纵向和横向，并计算平均值。

• 网面尺寸与对角线差：使用钢卷尺测量长度和宽度。对角线长度差是衡量网面平整度的关键指标，通常要求每米对角线差不超过5mm。

• 焊点脱落力（抗剪力）：使用专用拉力夹具在万能试验机上测试，垂直拉伸直至焊点断裂。要求单个焊点能承受的力不低于钢丝规定最小抗拉力的某一百分比（如50%），具体依据产品标准。

1.3 焊接质量检测

• 焊点强度与完整性：除脱落力测试外，需进行“弯折试验”。将样品围绕芯轴弯曲90度以上（芯轴直径等于钢丝直径），焊缝处不得开裂。

• 虚焊与过烧检查：目视及触摸检查焊点是否均匀、牢固。虚焊表现为焊点不熔合，轻敲即脱；过烧则焊点区域钢丝晶粒粗大，发蓝变脆。可采用低倍放大镜辅助观察。

• 网格均匀性：使用网格板或图像尺寸测量仪，检查整网焊点排列是否整齐，网孔是否均匀一致。

1.4 表面处理与防腐性能检测

• 镀层质量：

  • 镀层重量/厚度：热镀锌网采用氯化锑法（GB/T 2972）或磁性测厚仪测量锌层重量（单位：g/m²），常见要求为30-275 g/m²不等。电镀锌网使用磁性测厚仪直接测量厚度（单位：μm）。镀锌铝镁等合金镀层需用相应仪器。

  • 镀层附着性：进行“缠绕试验”或“锤击试验”。将钢丝绕自身直径的2-4倍芯轴紧密缠绕至少6圈，镀层不得起皮、剥落。

  • 镀层均匀性：采用硫酸铜试验（GB/T 2972）。将样品浸入规定浓度的硫酸铜溶液中一定次数，表面不得出现红色的铜置换沉积。

• 涂塑（PVC/PE）层质量：

  • 涂层厚度：使用涡流测厚仪（基体为金属）测量，通常为0.15-0.80mm。

  • 涂层附着性：进行划格试验（间距1-2mm），胶带撕拉后涂层脱落面积不超过一级。

  • 耐腐蚀性：进行中性盐雾试验（NSS试验，GB/T 10125），评价涂层或镀层耐蚀性能。热镀锌网要求数百至上千小时无红锈。

• 外观质量：目测检查表面是否光滑平整，有无锈点、漏镀、气泡、裂纹、划伤等缺陷。

2. 各行业检测范围的具体要求

2.1 建筑与土木工程（围墙、隔离、抹灰增强）

• 核心标准：GB/T 33281《建筑用网》

• 具体要求：侧重结构安全与耐久性。丝径和网孔偏差控制较严，确保抹灰层附着力与抗裂性。镀锌层重量要求高，室外用热镀锌网锌层重量通常不低于122 g/m²（相当于平均厚度85μm）。焊点抗剪力要求高，防止结构开裂。

2.2 农业与养殖业（围栏、饲养笼、作物支撑）

• 核心标准：相关行业标准或定制要求。

• 具体要求：强调实用性与耐环境腐蚀。丝径和网孔根据动物种类或作物需求确定。防腐要求高，热镀锌是基本配置，潮湿环境需采用重镀锌或镀锌后涂塑。焊点要求牢固，能承受一定的冲击力。

2.3 工业筛分与过滤（振动筛、滤网）

• 核心标准：极高的尺寸精度和耐磨性要求。

• 具体要求：丝径和网孔是核心控制指标，偏差通常要求在±2%以内。需使用光学投影仪或影像测量仪进行全检或高比例抽检。钢丝材质可能选用高碳钢或不锈钢，需进行相应的硬度（HRB/HRC）和耐磨性测试。焊点必须饱满平滑，不得有毛刺，以免划伤物料或影响过滤精度。

2.4 道路交通防护（护栏网、隔离栅）

• 核心标准：GB/T 26941.1《隔离栅》系列标准、JT/T 374《公路防护网》等。

• 具体要求：极端重视安全性与耐候性。除常规力学性能（抗拉强度、焊点抗剪力）要求极高外，还需进行整体结构的“抗冲击性能试验”和“防腐层耐久性试验”。镀锌层重量普遍要求≥270 g/m²，并配合涂塑处理（塑层厚≥0.4mm），以延长在恶劣户外环境下的使用寿命。网孔尺寸需符合防抛落和防攀爬的安全规范。

2.5 仓储与物流（货架层网、储物笼）

• 核心标准：关注承载能力和尺寸匹配性。

• 具体要求：重点检测网面在均布载荷或集中载荷下的“挠度”和永久变形量，模拟实际承重。焊点必须能承受反复的负载循环。尺寸需与货架系统精确匹配，对角线差控制极严。

3. 检测仪器的原理和应用

3.1 力学性能测试仪器

• 万能材料试验机：

  • 原理：通过伺服电机或液压系统对试样施加轴向拉力，通过力传感器和位移传感器实时采集力-位移数据。

  • 应用：用于钢丝的抗拉强度、断后伸长率及焊点脱落力的精确测定。

3.2 几何尺寸测量仪器

• 数字千分尺/激光测径仪：

  • 原理：千分尺基于螺旋放大原理；激光测径仪利用激光扫描或衍射原理非接触测量。

  • 应用：高精度测量钢丝直径。

• 光学投影仪/影像测量仪：

  • 原理：将被测物放大投影到屏幕或通过CCD成像，与标准刻线或数字模型进行比对测量。

  • 应用：精密测量网孔尺寸、焊点形状及轮廓尺寸，尤其适用于筛网类产品。

• 大型游标卡尺与钢卷尺：

  • 应用：测量网面外形尺寸和对角线长度。

3.3 镀层/涂层检测仪器

• 磁性测厚仪：

  • 原理：利用探头与磁性基体间的磁引力或磁通量变化，测量非磁性镀层（如锌、塑料）的厚度。

  • 应用：快速无损测量镀锌层、涂塑层厚度。

• 涡流测厚仪：

  • 原理：利用探头内高频交流线圈在导电基体中感应涡流，涡流效应受非导电涂层影响，从而测厚。

  • 应用：主要用于测量非铁磁性金属基体（如铝、不锈钢）上的绝缘涂层厚度。

• 盐雾试验箱：

  • 原理：在密闭箱体内，利用氯化钠溶液雾化模拟海洋或含盐潮湿大气腐蚀环境。

  • 应用：加速评估镀层或涂层的耐腐蚀性能和质量一致性。

3.4 化学成分与微观分析仪器

• 直读光谱仪（OES）：

  • 原理：样品作为电极，激发产生特征光谱，通过分析光谱波长和强度确定元素种类和含量。

  • 应用：对来料钢丝进行快速、准确的化学成分分析。

• 金相显微镜：

  • 原理：通过光学放大系统观察经研磨、抛光、侵蚀后的试样表面微观组织。

  • 应用：分析焊点及热影响区的金相组织，判断是否存在过烧、未熔合等微观缺陷，评估焊接工艺质量。
