刺绳检测技术规范

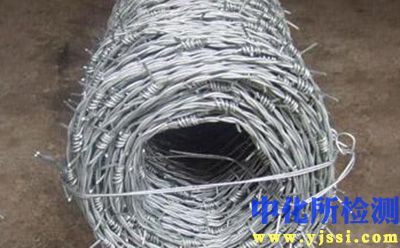

1. 检测项目分类及技术要点

刺绳的质量检测主要包括材料性能、结构尺寸、防腐性能及力学性能四大类，各项检测必须依据国家及行业相关标准（如GB/T 15393-2020《钢丝绳》及YB/T 4001.1-2019《刺钢丝围栏技术条件》）执行。

1.1 材料性能检测

• 化学成分分析：核心是检测刺绳基体（一般为低碳钢丝）的碳（C）、锰（Mn）、硅（Si）、硫（S）、磷（P）含量。碳含量直接影响钢丝的强度和脆性，通常要求在0.15%-0.25%之间，以保证良好的塑性与抗拉强度的平衡。硫、磷为有害元素，含量需分别严格控制在0.05%以下，以防热脆性和冷脆性。

• 金相组织分析：通过金相显微镜检查钢丝的显微组织，应为均匀的铁素体和珠光体，无过烧、严重脱碳或异常组织。这关系到材料的最终力学性能和加工性能。

1.2 结构尺寸检测

• 线径测量：使用精度不低于0.01mm的千分尺，在主刺绳和刺线（刀片）的多个位置进行测量。主丝径公差通常为±0.05mm，刺线线径公差为±0.02mm。

• 刺距与刺型测量：刺距是指相邻两个刺结中心点间的距离。使用卡尺或专用模板测量，常规刺距为65mm、75mm、100mm、125mm等，公差为±3mm。刺型（如单股、双股、刀片刺绳）需检查刺长、刺高及对称性，确保其符合设计防护等级要求。

• 长度与重量：整卷刺绳的长度偏差一般不超过标称长度的±1%。单位长度重量是综合衡量线径、刺距是否达标的重要指标，需用磅秤和长度测量仪联合测定。

1.3 防腐性能检测

• 镀层检测：

  • 镀层重量/厚度：采用重量法（溶解法）或磁性测厚仪测量。常规镀锌层根据使用环境分为不同等级，如普通环境要求锌层重量不小于30g/m²（单股刺绳），相当于平均厚度约4.3μm。对于重腐蚀环境，要求可达90g/m²以上。

  • 镀层均匀性：通过硫酸铜浸渍试验，根据标准规定的浸渍次数评估镀层均匀性。

  • 镀层附着性：将试样缠绕在数倍于自身直径的芯棒上，检查镀层是否开裂或剥落。

• 涂层检测（如包塑刺绳）：检查PVC或PE涂层的厚度（通常为0.3-0.8mm）、均匀性、颜色稳定性，并进行耐盐雾试验、人工加速老化试验（氙灯或UV）以评估其耐候性。

1.4 力学性能检测

• 抗拉强度与断裂拉力：使用万能材料试验机对刺绳整体或单丝进行拉伸试验。单股刺绳钢丝的抗拉强度通常在400-1000 MPa范围，整体断裂拉力需满足标准规定，如用于高安防等级的刺绳，其整体断裂拉力应大于2kN。

• 缠绕/扭转试验：评估钢丝的韧性。将试样紧密缠绕在规定直径（通常为自身直径的3-5倍）的芯棒上，表面不得产生裂纹或折断。扭转试验要求试样在扭转机上承受规定次数的360°扭转而无断裂。

• 刺结结合力试验：专用夹具固定主绳，垂直拉拔单个刺结，测量其脱离或破坏所需的最小力，此力值应大于规定值（如150N），确保刺在使用中不易脱落。

2. 各行业检测范围的具体要求

2.1 公共安全与司法领域（监狱、看守所、军事禁区）

• 技术要求最严苛。除常规检测外，强调防破坏性能和耐久性。

• 检测范围延伸：需进行动态冲击试验，模拟攀爬、剪切等入侵行为，评估其延迟突破时间。刀片刺绳需额外检测刀片锋利度、硬度（HRC45以上）及抗剪切力。所有检测数据需长期存档，可追溯。

• 材料与防腐要求高：普遍采用高强度（≥800 MPa）不锈钢（如304、316材质）或厚镀锌层（≥90g/m²）+厚涂层（≥0.6mm）的碳钢丝。

2.2 交通基础设施（铁路、高速公路、机场）

• 核心是安全隔离与长效防腐。检测重点在于结构完整性和在复杂气候下的耐久性。

• 检测范围：需特别关注刺绳在模拟盐雾（沿海铁路）、酸雨（工业区附近）环境下的加速腐蚀试验。对于铁路和机场，还需评估其在高风速下的结构稳定性及防眩目（涂层颜色）要求。

• 常用规格：多采用镀锌+包塑（墨绿色为主）刺绳，要求镀锌层与塑料涂层结合力强，户外使用寿命承诺通常不低于15年。

2.3 工业与民用领域（工厂、住宅区、农场）

• 侧重于基础防护与成本控制。执行标准要求相对标准。

• 检测范围：主要集中在材料成分、线径、镀层重量、抗拉强度等基础项目上。农场用刺绳（牲畜围栏）可能额外要求无尖刺设计或钝化处理检测，以防伤害牲畜。

• 常规材料：普遍采用普通镀锌刺绳（锌层30-70g/m²），在干燥内陆地区也可采用涂漆防腐。

2.4 能源与通信设施（电站、变电站、通信基站）

• 强调防腐、防盗及电磁兼容性（部分情况）。

• 检测范围：除常规检测外，位于变电站等特殊电磁环境附近的刺绳，如需无磁或弱磁性，需进行磁导率检测。防盗要求高的设施，其检测项目需参考公共安全领域的部分力学性能要求。

3. 检测仪器的原理和应用

3.1 材料成分分析仪器

• 直读光谱仪（OES）：原理是利用高压火花激发样品表面，形成原子蒸汽并发出发射光谱，通过光栅分光和光电倍增管检测各元素特征谱线的强度，计算出元素含量。用于刺绳钢丝的快速、多元素定量分析。

• 碳硫分析仪：采用高频燃烧-红外吸收法。样品在氧气流中高频燃烧，碳和硫分别转化为CO₂和SO₂，由红外检测器测量其吸收值，从而计算出含量。专门用于精准测定碳、硫这两个关键元素。

3.2 尺寸与形貌检测仪器

• 激光扫描测径仪：原理是激光束旋转扫描，当被物体遮挡时，通过计算扫描时间差来精确测量物体直径。用于刺绳生产线的在线、非接触式连续测径，精度可达±0.001mm。

• 体视显微镜/工具显微镜：提供三维立体放大影像，用于精确测量刺距、刺型几何尺寸，并直观观察刺结成型质量、表面缺陷及镀层/涂层的宏观均匀性。

3.3 镀层/涂层检测仪器

• 磁性测厚仪：基于磁感应或涡流原理。探头接触镀层表面，测量磁通量变化或涡流效应，从而推算非磁性涂层（如塑料、锌）在磁性基体上的厚度。用于现场快速无损检测。

• 盐雾试验箱：模拟海洋或工业大气环境。将试样置于密闭箱内，连续或间歇喷洒中性盐雾（5% NaCl溶液），在35°C下加速腐蚀。定期观察并记录出现红锈的时间，用以评价镀层或涂层的耐腐蚀性能和寿命预测。

3.4 力学性能检测仪器

• 微机控制万能材料试验机：核心检测设备。通过伺服电机或液压系统驱动夹头对试样施加轴向拉力，由负荷传感器和引伸计精确测量力值与变形，自动绘制应力-应变曲线，直接得出抗拉强度、屈服强度、断后伸长率及断裂拉力等数据。

• 扭转试验机：将试样两端夹紧，一端固定，另一端绕试样轴线匀速旋转，记录直至断裂时的扭转圈数，并观察表面是否出现裂纹，用以评估材料的塑性均匀性及内部缺陷。

3.5 专用性能测试装置

• 刺结结合力试验夹具：定制化夹具，与万能试验机配合使用。通过特殊设计的V型槽或压块固定主绳，上夹具垂直钩住刺结，进行拉拔测试，由试验机读取最大分离力值。
