铜芯检测技术内容

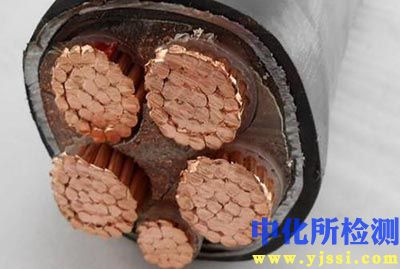

铜芯检测是确保以铜及铜合金为核心导体的电线电缆、电工材料及组件符合技术规范、安全标准和使用性能的关键技术活动。其检测体系覆盖从原材料到成品的全过程，核心在于评估材料的电气性能、机械性能、化学成分及结构可靠性。

1. 检测项目分类及技术要点

1.1 电气性能检测

• 直流电阻检测：

  • 技术要点： 测量单位长度（通常为1km，折算至20℃标准温度）导体的直流电阻，是评估导电效率、能耗和导体材质纯度的核心指标。必须使用双臂电桥或同等精度的微欧计，严格遵循四端法（凯尔文法）以消除接触电阻和引线电阻影响。测试时需精确记录环境温度并进行温度校正，公式为：R20 = Rt / [1 + α20 (t - 20)]，其中α20为铜在20℃时的电阻温度系数（0.00393/℃）。

  • 关键标准： GB/T 3956、IEC 60228。

• 导电率测定：

  • 技术要点： 以国际退火铜标准（IACS）的百分比表示。通过电阻测量值计算得出，纯铜（≥99.9%）的导电率应不低于100% IACS。杂质含量、冷作硬化、热处理工艺均会显著影响导电率。

1.2 机械性能与物理性能检测

• 抗拉强度与断裂伸长率：

  • 技术要点： 使用万能材料试验机，对按规定制取的哑铃状或直线状试样进行拉伸，直至断裂。记录最大负荷（计算抗拉强度）和试样标距的永久伸长（计算伸长率）。软态（退火）铜材侧重伸长率（通常≥25%），硬态铜材侧重抗拉强度（可达350 MPa以上）。

• 弯曲性能：

  • 技术要点： 评估导体柔韧性及抗开裂能力。常用反复弯曲试验，将试样在规定半径的圆柱上往复弯曲90°或180°，直至出现裂纹或达到规定次数。弯曲半径与线径之比是关键参数。

• 尺寸与结构检查：

  • 技术要点： 使用精度不低于0.01mm的千分尺或激光测径仪，测量导体外径、单线直径。检查绞合导体的节距、绞向、紧压程度及圆整度。截面面积通过称重法或几何测量计算验证。

1.3 化学成分分析

• 技术要点： 用于判定铜材品位及杂质控制。

  • 光谱分析法（如ICP-OES、ICP-MS）： 用于精确测定主成分及微量杂质元素（如磷、砷、铁、硫、氧等），灵敏度高，速度快。

  • 滴定法与电解法： 经典化学法，如碘量法测定铜含量，结果准确可靠，常作为仲裁方法。

  • 关键要求： 电工用铜材要求铜含量通常不低于99.90%，杂质总和严格受限，因其会严重恶化导电性和加工性。

1.4 金相组织与微观缺陷分析

• 技术要点：

  • 金相显微镜： 观察晶粒度、孪晶、夹杂物分布及氧化程度。晶粒度对材料的强度、韧性及疲劳性能有直接影响。

  • 扫描电子显微镜（SEM）与能谱分析（EDS）： 用于深度分析断口形貌、夹杂物成分，追溯失效机理。

  • 超声波检测/涡流检测： 用于在线或离线检测铜杆、铜棒内部裂纹、缩孔、夹杂等缺陷，属无损检测范畴。

2. 各行业检测范围的具体要求

2.1 电力电缆行业（高压、中压、低压）

• 要求： 核心关注导电能力、载流量和长期运行可靠性。直流电阻必须严格符合标称截面对应的最大值。大截面导体需进行紧压系数和表面光滑度检测以减少局部放电。用于防火场合的矿物绝缘电缆，其铜芯需额外承受高温柔软性（如950℃、3小时燃烧后）测试。

2.2 绕组线（电磁线）行业

• 要求： 除直流电阻外，漆膜连续性是核心检测项目，通过电火花耐压试验检测漆层针孔。同时需重点检测导体的柔韧性（如1d-5d的紧密卷绕试验）、热冲击性能及耐化学溶剂性，以适应绕线、浸渍和运行环境。

2.3 汽车线束与电子线缆行业

• 要求： 在通用性能基础上，极度重视小型化、高柔性及可靠性。

  • 微型导体： 对超细铜丝（可达0.016mm）的单线强度、集束性要求极高。

  • 高温耐久： 需通过长期高温老化试验（如125℃、3000小时），测试老化前后机械性能变化。

  • 疲劳寿命： 进行高频往复弯曲试验（如数万至上百万次），模拟振动环境下的性能。

2.4 通信电缆行业（如数据缆、同轴电缆）

• 要求： 侧重传输性能的稳定性。

  • 退火铜线的均匀性： 直径波动和机械性能不均匀会引发电气参数（特性阻抗、衰减）波动，需严格控制。

  • 表面质量： 导体表面光洁度对高频信号传输的趋肤效应影响显著，需避免毛刺和氧化。

2.5 特种及军工应用

• 要求： 除常规项目外，增加极端环境适应性测试，如超低温（-196℃）冲击、耐辐照、盐雾腐蚀试验等。对材料成分和工艺的溯源性有强制性要求。

3. 检测仪器的原理和应用

3.1 直流电阻测试仪

• 原理： 基于欧姆定律，采用恒流源输出稳定直流电流（通常为1A-100A可调），通过四端测量法精确测量被测导体两电位端间的电压降，计算出电阻值。内置高精度测温模块进行自动温度补偿。

• 应用： 用于所有类别电线电缆的导体直流电阻测量，是型式试验和出厂检验的必检项目。

3.2 万能材料试验机

• 原理： 通过伺服电机或液压系统驱动移动横梁，对试样施加轴向拉伸、压缩或弯曲载荷。由负荷传感器测量力值，编码器或引伸计测量变形，软件自动计算应力-应变曲线及各项性能参数。

• 应用： 用于铜芯的抗拉强度、断裂伸长率、屈服强度等力学性能测试。

3.3 电感耦合等离子体发射光谱仪

• 原理： 样品溶液经雾化后送入高温等离子体炬中，待测元素原子被激发至高能态，回落时发射出特征波长的光。经分光系统分光后，由检测器检测特定波长光的强度，其强度与元素浓度成正比，据此进行定性和定量分析。

• 应用： 对铜材进行高精度、多元素的快速化学成分分析，尤其适用于杂质元素的控制分析。

3.4 涡流导电仪

• 原理： 基于电磁感应。当通有交流电的检测线圈靠近导电试件时，会在试件中感生出涡流。该涡流产生的磁场反作用于线圈，改变其阻抗。试件的导电率、缺陷等因素会影响涡流的大小和分布，从而通过分析线圈阻抗变化来评估材料性能或探测缺陷。

• 应用： 快速、无损地测量铜杆、铜线的导电率（%IACS），并可用于在线缺陷检测（如裂纹、夹杂）。

3.5 金相显微镜与图像分析系统

• 原理： 利用光学放大系统，对经过研磨、抛光、腐蚀处理的试样表面进行观察。通过目镜或数字摄像头成像，结合图像分析软件，可定量测量晶粒度、第二相比例、涂层厚度等。

• 应用： 分析铜材的微观组织状态，评估工艺质量（如退火是否充分）及研究失效原因。
