筛板检测详细技术内容

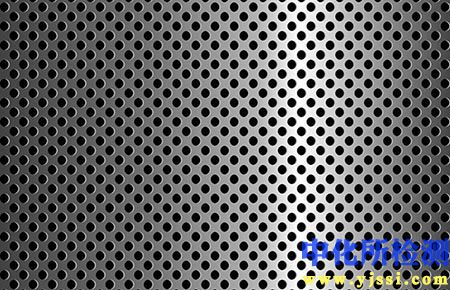

筛板作为一种重要的工业分离、分级与过滤元件，其几何精度、物理性能及耐久性直接影响工艺流程的效率与产品质量。筛板检测是确保其符合设计规范与应用要求的关键环节。

1. 检测项目分类及技术要点

筛板检测项目可分为几何尺寸检测、物理性能检测、材料质量检测和功能性检测四大类。

1.1 几何尺寸检测

• 孔径与孔形公差：

  • 技术要点： 这是核心检测项目。对于规则排列的圆孔，需检测名义孔径、最大/最小孔径偏差及圆度。对于异形孔（如长条缝、方形孔），需检测开口宽度、长度及关键轮廓尺寸。测量时应在筛板有效区域均匀取样，取样点不少于5个/平方米。

  • 公差标准： 通常遵循GB/T 5330-2003《工业用金属丝编织方孔筛网》或ISO 9044:2016《工业用金属丝筛网-技术要求和试验》等标准。精密筛板孔径公差可达±0.01mm，普通筛板为±0.05mm至±0.1mm。

• 孔间距（中心距）与开孔率：

  • 技术要点： 孔间距影响筛板强度与开孔率。需测量相邻孔中心之间的距离及其一致性。开孔率为筛孔总面积与筛板总面积之比，是计算处理能力和分离效率的重要参数，需通过孔径与孔间距数据计算验证。

• 筛板厚度与平整度：

  • 技术要点： 使用千分尺或超声波测厚仪测量厚度，确保符合强度要求。平整度检测采用平板与塞尺或激光平面度仪，检测筛板在自由状态下的平面度误差，过大变形易导致局部磨损或密封不严。

• 筛面尺寸及边缘质量： 检测筛板整体长宽尺寸、对角线差，以及边缘是否光滑无毛刺、卷边是否均匀牢固。

1.2 物理性能检测

• 表面硬度： 采用洛氏（HRC）或维氏（HV）硬度计在筛板表面及截面多点测试，评估材料的耐磨性及加工硬化程度。硬度过高可能导致脆性断裂，过低则易磨损。

• 张力与刚度： 对于张紧使用的筛网，需专用张力计测量筛面张力均匀性（单位：N/m）。刚度测试评估筛板抵抗变形的能力。

• 耐磨性与疲劳强度： 通过实验室磨损试验机模拟工况进行相对耐磨性评价。对于承受交变载荷的筛板，需根据材料进行疲劳强度评估或测试。

1.3 材料质量检测

• 材料成分： 采用光谱分析仪对原材料进行化学成分分析，确认符合材质证书（如304/316L不锈钢、65Mn、T8碳钢等）要求，关键元素（如C、Cr、Ni、Mo）含量直接影响耐腐蚀性与强度。

• 金相组织： 对特定材料（如高碳钢筛板）取样进行金相分析，观察晶粒度、相组成及是否存在过热、过烧、微裂纹等加工缺陷。

• 表面质量与防腐涂层： 目视或借助低倍显微镜检查表面有无裂纹、折叠、锈蚀。对涂覆（如聚氨酯）筛板，需检测涂层厚度（用涂层测厚仪）、附着力（划格法）及均匀性。

1.4 功能性检测（模拟工况）

• 筛分效率试验： 在标准实验筛机上，使用规定的标准物料进行筛分，计算筛分效率与处理量，验证筛板的实际分级性能。

• 流体阻力测试（用于过滤筛板）： 在特定压差下，测量清洁筛板对液体或气体的通量，评估其初始流体阻力。

• 耐压与爆破压力测试（用于过滤器用筛板）： 在压力试验装置中，逐步加压至规定工作压力的1.5倍或更高，保压无泄漏、无永久变形。

2. 各行业检测范围的具体要求

不同行业因工况与介质差异，对筛板检测的侧重点和标准有显著不同。

2.1 矿业与冶金行业

• 要求： 极端重视耐磨性、抗冲击性和疲劳强度。筛板多用于破碎、分级大块物料。

• 检测重点： 除基本几何尺寸外，需强化硬度检测（通常要求高锰钢筛板表面硬度≥HB200，并经加工硬化后更高）、冲击韧性测试（夏比V型缺口冲击试验）及厚度均匀性检测。孔径检测需考虑磨损后的变化趋势。

2.2 粮食加工与食品工业

• 要求： 严控卫生安全、耐腐蚀及孔壁光洁度。接触食品的筛板需符合食品安全法规。

• 检测重点： 材料必须为304或316L等奥氏体不锈钢，并提供材质证明。孔径检测精度要求高，需确保无超差孔以免杂质混入。表面粗糙度（Ra值）需检测，确保易于清洗、不积存残渣。严格检查有无毒性涂层或残留物。

2.3 制药与化工行业

• 要求： 极高的清洁度、耐化学腐蚀性和孔径一致性。用于药丸分级、催化剂过滤等。

• 检测重点： 执行GMP相关清洁度标准，进行微生物限度、颗粒物脱落等特殊检测。需进行耐酸碱腐蚀试验（如盐雾试验）。孔径检测要求最严，常需100%全检或高比例抽检，并采用高精度影像测量仪，公差常控制在±0.005mm以内。

2.4 水处理与环保行业

• 要求： 关注耐腐蚀性、结构完整性及长期稳定性。用于污水处理筛分、膜组件支撑等。

• 检测重点： 对不锈钢或特种合金材料进行点腐蚀、缝隙腐蚀倾向评价。加强焊缝或编织节点的无损探伤（如渗透检测）。对于微滤筛板，需进行泡点压力测试，以确定最大孔径和孔径分布。

2.5 航空航天与高精密过滤

• 要求： 极端精度、高可靠性与材料性能验证。用于燃油过滤、液压系统过滤等。

• 检测重点： 采用扫描电镜（SEM）进行微米/纳米级孔径形貌分析。进行严格的材料无损检测（如涡流检测以发现表面微裂纹）。执行符合AS9100或类似航空标准的高标准过程控制与文件化检测。

3. 检测仪器的原理和应用

3.1 尺寸与形貌检测仪器

• 光学影像测量仪：

  • 原理： 利用高分辨率CCD相机与显微镜头，结合轴向光或表面光照明，捕捉筛板孔轮廓图像，通过软件进行亚像素边缘提取和几何量计算。

  • 应用： 适用于实验室高精度测量孔径、孔间距、开口尺寸及形状误差。可自动统计孔径分布，测量精度可达±0.001mm。

• 激光扫描测微仪/共聚焦显微镜：

  • 原理： 激光测微仪利用激光三角测量法；共聚焦显微镜利用点光源和共聚焦孔实现光学切片，获取三维形貌。

  • 应用： 前者用于高速在线厚度、孔径扫描；后者用于分析孔壁粗糙度、毛刺高度等三维微观形貌。

• 工具显微镜/投影仪：

  • 原理： 光学放大成像于分划板或屏幕上，通过目视或数字读数进行比对测量。

  • 应用： 适用于车间现场快速检测常规筛板孔径和形状，精度适中，操作简便。

3.2 物理与材料性能仪器

• 硬度计（洛氏、维氏、布氏）：

  • 原理： 通过将特定压头（金刚石圆锥、钢球）以规定载荷压入材料表面，测量压痕深度或对角线长度来换算硬度值。

  • 应用： 评估筛板表面及心部硬度，是控制耐磨性的关键手段。

• 万能材料试验机：

  • 原理： 通过伺服电机或液压系统对试样施加拉伸、压缩、弯曲等载荷，测量应力-应变关系。

  • 应用： 测试筛板材料的抗拉强度、屈服强度、延伸率等基本力学性能。

• 光谱分析仪（直读光谱仪/OES）：

  • 原理： 样品在电极火花激发下气化发光，不同元素产生特定波长光谱，通过光栅分光并由检测器测其强度，进行定量分析。

  • 应用： 快速、准确地对金属筛板进行化学成分定性、定量分析。

3.3 专用与功能性检测设备

• 筛分效率测试仪（标准振筛机）：

  • 原理： 模拟工业筛分的标准机械运动（圆形摆动、直线振动等），在规定时间、振幅下处理标准样品。

  • 应用： 通过测量各粒级筛上、筛下物质量，计算筛分效率、限下率、限上率等工艺指标。

• 泡点测试仪：

  • 原理： 将润湿的筛板（或滤材）密封，从一侧缓慢增加气体压力，当压力克服孔道内液体的表面张力时，第一个气泡出现（泡点压力），此压力与最大孔径相关；继续增加压力，气体流量与压力的关系可反映孔径分布。

  • 应用： 主要用于精密过滤筛板、烧结网的完整性和最大孔径、平均孔径测定。

• 无损检测设备（如涡流检测仪、渗透检测剂）：

  • 原理： 涡流检测利用电磁感应原理，探测表面和近表面缺陷引起的电磁特性变化；渗透检测利用毛细作用使着色或荧光渗透液进入表面开口缺陷。

  • 应用： 用于检测筛板（特别是焊接筛板）的微裂纹、孔洞等缺陷，不破坏工件。
