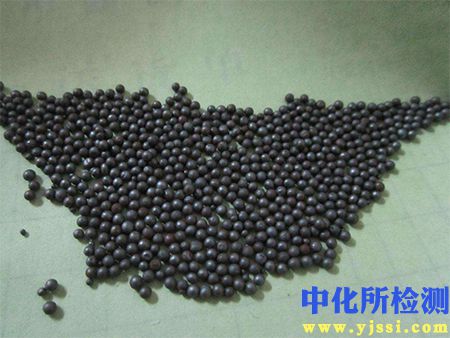

钢丸检测技术规范

1. 检测项目分类及技术要点

钢丸的全面质量控制涉及多个维度的检测，主要项目可分为物理性能、化学成分、尺寸与形貌以及耐久性四大类。

1.1 物理性能检测

• 硬度： 采用洛氏硬度（HRC）或维氏硬度（HV）测试。关键要点为：试样需经镶嵌、打磨、抛光以消除表面曲率影响；测试点应在钢丸横截面半径中部，至少取5个有效点平均值。通用铸钢丸硬度范围通常为HRC 40-65，淬火高碳钢丸可达HRC 60-67。硬度均匀性是防止过早破碎或塑性变形的关键。

• 密度： 采用液体置换法（阿基米德原理），使用高精度分析天平。检测需排除内部闭孔影响，真实密度应不小于7.4 g/cm³。

• 宏观缺陷： 通过目视或低倍显微镜检查裂纹、空洞、夹杂物等。严重缺陷会显著降低疲劳寿命。

1.2 化学成分分析

• 核心元素： 使用光谱分析仪（直读或XRF）或湿法化学分析。重点监控碳（C）、硅（Si）、锰（Mn）、铬（Cr）含量。例如，高碳钢丸碳含量通常为0.85%-1.2%，锰含量0.6%-1.2%。硫（S）、磷（P）等有害元素需严格控制（通常各≤0.05%），以防脆性增加。

• 气体含量： 氧（O）、氮（N）含量过高会导致脆性，可通过惰性气体熔融红外/热导法测定。

1.3 尺寸与形貌检测

• 粒度分布： 依据SAE J445、AMS 2431或GB/T 18838.1等标准，使用标准筛机进行机械筛分。关键指标为：主要粒径范围、粒度集中度（如85%以上颗粒位于三个相邻筛号上）、最大最小粒径限制。例如，S70表示主要粒度分布在0.71mm-1.00mm之间。

• 形状与圆整度： 使用光学投影仪或动态图像分析仪测量长径比、球形度。合格钢丸长径比应不大于1.2，近球形颗粒比例需≥80%。角状、泪滴状颗粒过多会影响抛喷丸均匀性和工件表面质量。

1.4 耐久性（疲劳寿命）检测

• SAE J2597 / AMS 2431 标准测试： 使用旋臂式或气动式寿命测试机。将规定质量（如100g或500g）的钢丸样品在密闭测试腔内高速冲击硬化钢靶板，直至样品损耗50%重量（或碎裂至规定筛号以下）所经历的时间（分钟）即为寿命值。这是衡量钢丸抗破碎能力、使用成本的核心指标。

2. 各行业检测范围的具体要求

不同应用领域对钢丸性能的侧重点有显著差异。

2.1 航空航天工业

• 要求最严苛。 必须符合AMS 2431等航空材料规范。

• 化学成分： 严格控制，需提供完整光谱分析报告，限制有害元素。

• 硬度与均匀性： 要求极高且均匀，以适应高强度合金（如钛合金、高强钢）的强化工艺。

• 清洁度与缺陷： 需进行酸洗试验（如盐酸浸泡）检测微观裂纹，并控制非金属夹杂物水平。

• 尺寸一致性： 粒度分布范围需极窄，确保强化层深度和表面压应力场的均匀性与可重复性。

2.2 汽车制造与金属加工

• 核心标准： SAE J441, J444, J2597及VDFI 8001（德国）等。

• 铸造与锻造件清理： 侧重硬度和韧性平衡，防止损伤工件基体。常用硬度HRC 45-55的铸钢丸或切丝丸。

• 零部件强化（如板簧、齿轮、轴类）： 要求高硬度（HRC 55-65）、长寿命、粒度分布集中。需提供完整的阿尔门试片饱和曲线和寿命测试报告，以验证工艺稳定性。

2.3 船舶与钢结构防腐处理

• 标准参考： ISO 11124 / ISO 11125系列，或GB 19824。

• 涂装前表面预处理（喷丸除锈Sa级清理）： 更关注物理性能。要求高硬度和良好的抗破碎性，以维持长期清理效率。

• 尺寸要求： 粒度选择取决于所需表面粗糙度（锚纹深度），常用G40-G80（0.40mm-1.40mm）范围。形状需保证较高的圆整度以形成均匀锚纹。

2.4 铸造业

• 铸件清砂与表面光整： 根据铸件材质（铸铁、铸钢、有色）选择不同硬度的钢丸。对化学成分容忍度相对较高，但需控制粉尘率，防止设备过度磨损和环境污染。

3. 检测仪器的原理和应用

3.1 光谱分析仪

• 原理： 火花直读光谱（OES）通过电极激发样品产生特征光谱，测量元素谱线强度进行定量；X射线荧光光谱（XRF）通过照射样品产生次级X射线，根据特征能量峰确定元素种类与含量。

• 应用： OES用于炉前快速精确的化学成分控制；XRF用于无损快速筛选和分类。

3.2 硬度计

• 原理： 洛氏硬度计测量压头在初始试验力和主试验力作用下压入深度差；维氏硬度计测量一定试验力下金刚石四棱锥压痕的对角线长度。

• 应用： 维氏硬度计尤其适用于微小或薄层区域（如单颗钢丸截面）的精确测量；洛氏硬度计用于快速批量检验。

3.3 动态图像分析仪

• 原理： 高速相机连续拍摄下落或流动的颗粒图像，通过数字图像处理算法实时分析每个颗粒的粒径、形状参数（如圆形度、长宽比）。

• 应用： 替代传统筛分，快速提供粒度分布和形状统计，效率高，信息丰富。

3.4 标准筛分机与标准筛

• 原理： 基于机械振动或水平旋转，使颗粒群按几何尺寸通过不同孔径的标准筛网实现分级。

• 应用： 粒度分布的基准测量方法，结果可靠、复现性强，是仲裁和标准符合性验证的依据。

3.5 钢丸寿命测试机

• 原理： 模拟实际喷丸条件，通过将钢丸在特定压力和流量下持续冲击高硬度靶板，记录其质量损失至50%的时间或循环次数。

• 应用： 评价钢丸抗破碎能力和使用经济性的核心设备，测试结果直接关联用户的生产成本。

3.6 金相显微镜

• 原理： 利用光学放大系统观察经镶嵌、抛光和腐蚀后的样品显微组织。

• 应用： 检查钢丸内部的金相组织（如马氏体、残余奥氏体比例）、碳化物分布、缺陷（缩松、夹杂物）等，关联其力学性能根源。
