锌钢检测技术内容

一、 检测项目分类及技术要点

锌钢检测主要分为涂层性能检测、基材性能检测和化学成分分析三大类。

1. 涂层性能检测

• 涂层厚度：

  • 磁性测厚法 (ISO 2178/ASTM A709)： 使用磁性测厚仪，适用于非磁性锌层（热浸镀锌、富锌涂层）在钢铁基体上的测量。技术要点：需多点测量（如每平方米至少3个点），避开弯曲边缘和焊缝；测量前需用标准片校准；区分局部厚度和平均厚度。

  • 金相显微镜法 (ISO 1463)： 截取样本，制成金相试样，在显微镜下直接观测并测量涂层横截面厚度。技术要点：为破坏性检测，结果最精确，可作为仲裁方法。需清晰区分涂层各层（如纯锌层、合金层、钝化层）。

• 涂层附着力：

  • 划格试验 (ISO 2409/ASTM D3359)： 用专用刀具划出网格，粘贴胶带后快速撕拉，根据涂层剥落面积评定等级（0-5级）。技术要点：适用于厚度≤250μm的涂层；划痕需穿透至基体。

  • 杯突试验 (ISO 1520)： 用球形冲头挤压试样背面，检查涂层是否开裂或剥落。技术要点：能评价涂层延展性及附着性，记录首次出现开裂的压入深度。

• 耐腐蚀性：

  • 中性盐雾试验 (NSS, ISO 9227/ASTM B117)： 将试样置于5% NaCl、35℃、pH中性的盐雾环境中。技术要点：锌钢主要评价出现白色腐蚀产物（白锈）和红色铁锈（红锈）的时间。通常要求热浸镀锌层>96小时无红锈。

  • 铜加速乙酸盐雾试验 (CASS, ISO 9227)： 在NSS基础上添加铜盐和乙酸，腐蚀速度更快，用于快速筛选和质检。

  • 硫酸铜试验 (ISO 1461)： 将试样浸入硫酸铜溶液中，每次浸渍后检查置换出的铜沉积情况，以规定次数内不产生铜沉积为合格。技术要点：主要用于热浸镀锌层均匀性快速检验。

• 涂层均匀性： 通过硫酸铜试验或对试样进行反复浸渍观察来评定。

2. 基材性能检测

• 力学性能： 包括拉伸试验（抗拉强度、屈服强度、断后伸长率，按ISO 6892）、弯曲试验（按ISO 7438，检查镀后基体开裂情况）和硬度试验。

• 宏观与微观组织分析： 使用体视显微镜或金相显微镜，检查基体钢材是否存在裂纹、夹杂、偏析等缺陷，以及热浸镀锌造成的基体晶相变化。

3. 化学成分分析

• 锌层成分分析： 使用火花直读光谱仪 (OES) 或电感耦合等离子体发射光谱仪 (ICP-OES)，分析锌锭或涂层中的主量元素（Zn）及杂质元素（如Pb、Cd、Fe、Al等），这对热浸镀锌的流动性和耐蚀性有影响。

• 基材化学成分分析： 使用OES或碳硫分析仪，确认基体钢材是否符合相应牌号标准（如Q235、S355等），碳当量影响镀锌行为和焊接性。

• 钝化膜成分分析： 对铬酸盐或无铬钝化膜，可使用X射线荧光光谱仪 (XRF) 进行非破坏性成分筛查，或用电化学方法评估其耐蚀性。

二、 各行业检测范围的具体要求

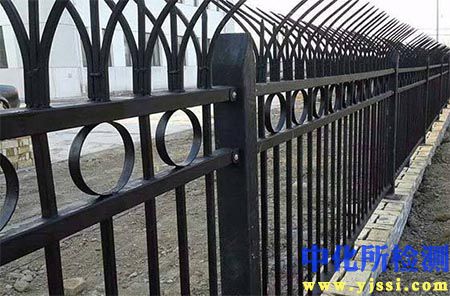

• 建筑与基础设施（护栏、桥梁、钢结构）：

  • 重点： 涂层厚度、附着力、耐腐蚀性（盐雾试验要求高）。

  • 要求： 热浸镀锌通常执行ISO 1461或ASTM A123，平均厚度根据钢材厚度不同要求65-100μm以上。户外重型环境要求进行2000小时以上的盐雾试验或循环腐蚀试验。强调划格附着力测试和杯突试验以确保长期服役可靠性。

• 汽车工业（底盘件、紧固件）：

  • 重点： 涂层厚度均匀性、耐腐蚀性、无氢脆。

  • 要求： 多采用电镀锌或锌合金涂层，执行ISO 9227等标准。盐雾试验时间要求各异，高档车要求480小时以上无红锈。对高强度钢部件需进行氢脆检测（如延迟失效试验）。涂层厚度通常较薄（5-30μm），要求精确控制。

• 电力与通讯（铁塔、紧固件、金具）：

  • 重点： 涂层厚度、结合强度、耐环境腐蚀。

  • 要求： 热浸镀锌是主流，厚度要求严格（如国标GB/T 2694要求≥86μm）。需进行硫酸铜试验检测均匀性。对海滨或工业污染区，常附加要求进行二氧化硫腐蚀试验。

• 家电与一般五金（机箱、支架、紧固件）：

  • 重点： 外观、涂层厚度、耐中性盐雾性能。

  • 要求： 关注涂层表面光滑度、无流挂、漏镀。盐雾试验时间通常为72-240小时。电镀锌件需进行铬酸盐钝化膜的种类（蓝白、彩色、黑色）和耐蚀性验证。

三、 检测仪器的原理和应用

1. 磁性测厚仪：

   • 原理： 基于磁感应或磁阻原理。探头接触非磁性涂层时，磁回路因磁隙（涂层）发生变化，该变化量与涂层厚度成比例，经电路转换为厚度读数。

   • 应用： 现场或实验室快速无损测量钢铁基体上锌涂层厚度。便携式适用于大构件检测。

2. 电涡流测厚仪：

   • 原理： 探头产生高频电磁场，在导电基体（如铝、铜）中感应出涡流，涡流效应受表面非导电涂层（如锌涂层在非铁基体上）影响，从而测厚。

   • 应用： 主要用于非铁金属基体上的锌层测量，在锌钢检测中应用相对较少。

3. 金相显微镜：

   • 原理： 利用光学放大系统，对经过切割、镶嵌、研磨、抛光和蚀刻的样品横截面进行高倍观察和测量。

   • 应用： 涂层厚度精确测量（仲裁法）、观察涂层结构（合金层形态）、分析基体组织及缺陷。是深层失效分析的核心设备。

4. 盐雾试验箱：

   • 原理： 将压缩空气通过饱和器加湿，并与盐水溶液混合后形成细密盐雾，在密闭恒温箱内均匀沉降于试样表面，模拟加速腐蚀环境。

   • 应用： 评价锌钢涂层耐腐蚀性能的加速试验。通过控制溶液成分、pH值、温度可进行NSS、CASS等多种测试。

5. 直读光谱仪 (OES)：

   • 原理： 样品作为电极，在火花放电激发下，样品中的原子被激发并发射特征波长光谱，通过光栅分光并由检测器接收，根据特征谱线强度定量分析元素含量。

   • 应用： 快速、精确分析锌锭、钢材基体的化学成分，用于原材料验收和过程质量控制。

6. X射线荧光光谱仪 (XRF)：

   • 原理： 用X射线照射样品，激发样品原子产生次级X射线（荧光），不同元素具有特定能量的荧光X射线，通过检测其能量和强度进行定性和定量分析。

   • 应用： 对钝化膜等进行非破坏性的成分半定量或定量分析，快速筛查有害物质（如六价铬）。

7. 附着力测试仪（划格器、拉拔仪）：

   • 原理： 划格法使用硬质刀具以固定间距划透涂层；拉拔法将特定尺寸的锭子用高强度胶粘于涂层表面，垂直拉拔至脱落，通过传感器记录拉力值。

   • 应用： 划格法用于快速定性评价；拉拔法可定量测定附着力强度（单位MPa），结果更为客观精确。
