吸收率测试技术内容

吸收率是表征材料吸收特定波长的入射辐射能量能力的物理参数，通常以吸收能量与入射总能量的比值表示。其测试是材料科学、光学工程、环境监测及生物医学等领域的关键质量控制与性能评估手段。

1. 检测项目分类及技术要点

吸收率测试根据被测对象和作用机制，主要分为以下几类：

1.1 光学吸收率

• 技术要点：测量材料对紫外、可见光、红外等电磁波的吸收性能。核心在于精确分离样品的吸收、反射和透射分量。通常遵循公式：α + ρ + τ = 1（其中α为吸收率，ρ为反射率，τ为透射率）。

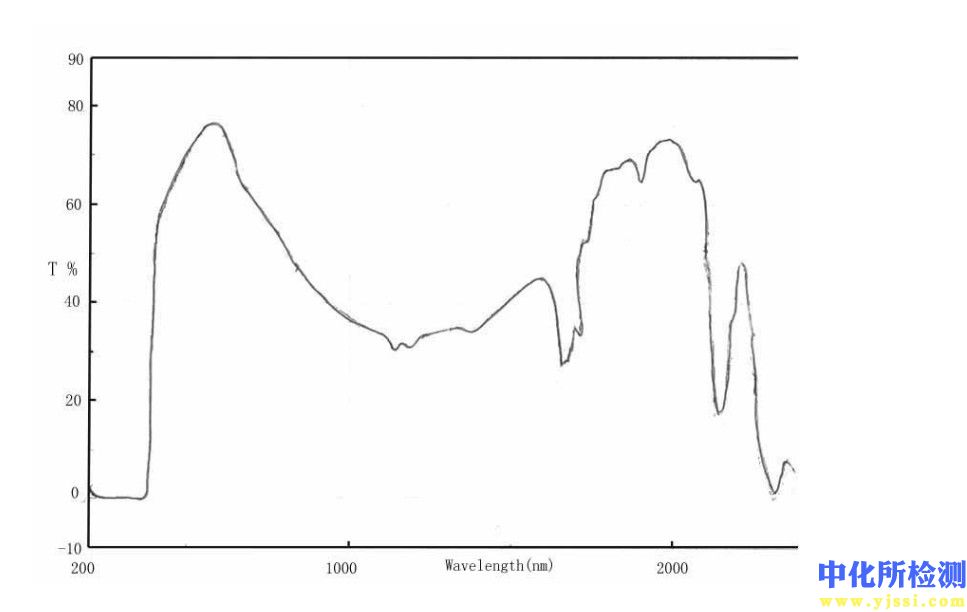

• 关键参数：光谱响应范围（如250-2500 nm）、入射角、偏振态、样品表面状态（粗糙度、清洁度）及温度。测试需在暗室或积分球内进行，以消除杂散光影响。

1.2 声学吸收率

• 技术要点：评估材料对声能（通常为可听声频段）的耗散能力。主要采用驻波管法（阻抗管法）或混响室法。

• 驻波管法：用于精确测量垂直入射吸声系数。通过测量管内驻波的最大和最小声压级计算得出。适用于均质多孔材料、薄膜等。

• 混响室法：用于测量无规入射条件下的统计吸声系数。通过对比空室和放入样品后的混响时间计算。适用于大型、非均质或安装结构复杂的材料。

1.3 微波/射频吸收率

• 技术要点：测量材料在微波波段（如1-40 GHz）的电磁波能量损耗特性。通常在微波暗室中使用矢量网络分析仪配合天线或同轴夹具进行。

• 关键参数：复数介电常数与复数磁导率。常用弓形法（反射率法）或传输/反射法。样品需制备成特定厚度，并考虑其与自由空间的阻抗匹配。

1.4 化学吸收率（气体/液体）

• 技术要点：衡量吸附剂对特定气体或溶质的吸收（吸附）能力，常用重量法或容量法。

• 重量法：通过高精度微量天平测量吸附前后样品质量变化。

• 容量法：通过测量吸附前后气体压力或溶液浓度变化计算吸收量。关键控制因素包括温度、压力、气体纯度及平衡时间的确定。

1.5 生物组织光学吸收系数

• 技术要点：测量生物组织对特定波长光能的吸收，是光动力治疗、脉冲光美容等的重要参数。常采用双积分球技术结合逆倍增算法或时域/频域漫射光谱技术，以分离吸收与散射效应。

2. 各行业检测范围的具体要求

2.1 光伏与光热行业

• 太阳能选择性吸收涂层：要求其在太阳辐射光谱范围（0.3-2.5 μm）具有高吸收率（α > 0.93），同时在红外波段（>2.5 μm）具有低发射率（ε < 0.10）。测试需使用配备积分球的紫外-可见-近红外分光光度计和傅里叶变换红外光谱仪。

2.2 建筑材料与声学工程

• 建筑吸声材料：依据ISO 354、ASTM C423等标准，在混响室中测试100 Hz至5000 Hz的1/3倍频程无规入射吸声系数。要求报告至少三个位置的测量平均值，样品面积通常需10-12平方米。

• 玻璃与光学薄膜：依据ISO 9050，测量可见光波段（380-780 nm）的太阳光直接吸收率，计算需加权太阳光谱辐照度。

2.3 航空航天与隐身技术

• 雷达吸波材料：重点测试在特定雷达频段（如S、C、X、Ku波段）的反射率（R），吸收率A = 1 - R。要求反射率低于-10 dB（即吸收率>90%）的宽频带性能。测试通常在微波暗室中进行，样品尺寸需满足远场平面波条件。

2.4 环境监测与化工

• 活性炭、分子筛等吸附剂：依据ASTM D5228、ISO 15901等标准，测试其对VOCs、二氧化碳或特定溶剂的吸附等温线。需精确控制相对湿度（0-90%）、温度（常为25°C或特定工况温度）和平衡压力（0-1 bar）。

2.5 生物医疗与制药

• 皮肤或组织的光学特性：需在特定治疗波长（如532 nm、1064 nm、808 nm）下测量其有效吸收系数，单位为cm⁻¹。测试需符合激光安全标准，并考虑组织的异质性和含水量影响。

• 药品溶出度：可视为液体对固体的吸收溶解过程，需在严格控制的溶出仪中，于特定pH、温度和搅拌速率下进行，并通过紫外分光光度法在线监测浓度。

3. 检测仪器的原理和应用

3.1 紫外-可见-近红外分光光度计搭配积分球

• 原理：光源发出的光经单色器分光后，通过积分球（一种内壁涂有高反射漫射涂层的空腔球体）均匀照射样品。积分球内部的探测器分别测量样品的总反射（或透射）光通量与入射光通量，通过比较计算吸收率。积分球可收集所有方向的漫反射/透射光。

• 应用：太阳能材料、颜料、涂料、玻璃、光学薄膜的光谱吸收率测量。

3.2 傅里叶变换红外光谱仪

• 原理：基于迈克尔逊干涉仪，将光源发出的红外光调制成干涉光，照射样品后检测含有吸收信息的干涉图，经傅里叶变换得到光谱。通过对比样品与参考的透射或反射光谱计算吸收率。

• 应用：材料分子结构鉴定、热发射率测量（与吸收率相关）、气体成分分析。

3.3 阻抗管系统

• 原理：在刚性圆管或方管的一端安装扬声器产生平面声波，通过管内两个或以上固定位置的传声器精确测量入射声波和样品表面反射声波产生的驻波声压，计算垂直入射吸声系数与声阻抗。

• 应用：多孔材料、隔音板、汽车内饰件、小型声学部件的垂直入射吸声性能快速评估。

3.4 矢量网络分析仪

• 原理：产生并发射扫频微波信号，通过测量经样品反射（S11参数）和传输（S21参数）信号的幅度与相位，结合传输线理论或自由空间法模型，反演计算材料的复介电常数、复磁导率及反射/吸收率。

• 应用：雷达吸波材料、微波基板、天线罩、功能性复合材料的电磁参数与吸收性能测试。

3.5 物理吸附分析仪

• 原理：基于静态容量法或动态重量法。容量法通过压力传感器精确测量在已知体积的系统中，引入一定量气体前后因样品吸附导致的压力变化，计算吸附量。重量法则直接使用高压微量天平测量吸附导致的重量增加。

• 应用：多孔材料（如活性炭、MOFs、分子筛）的比表面积、孔径分布及对特定气体的吸附等温线测定。

所有测试均需在标准温湿度环境下进行，并使用经计量认证的标准参考物质（如NIST traceable standards）对仪器进行定期校准，以确保数据的准确性与可追溯性。
