熔流测试技术内容

1. 检测项目分类及技术要点

熔流测试是评价热塑性聚合物材料在特定条件下流动性的核心方法，主要分为两大类：

• 熔体质量流动速率（MFR）： 在规定温度和负荷下，10分钟内通过标准口模挤出的熔体质量，单位为g/10min。技术要点在于精确控制测试时间、切料间隔以及切取样条的质量称量。适用于流动性较高（MFR > 1 g/10min）的材料。

• 熔体体积流动速率（MVR）： 在规定温度和负荷下，单位时间内通过标准口模挤出的熔体体积，单位为cm³/10min。技术要点在于使用活塞位移传感器直接测量活塞在设定时间内的位移，从而计算体积流速。MVR能更直接地反映材料在熔融状态下的真实体积流变行为，尤其适用于低流动或高填充材料，且测试结果不受材料密度变化的影响。

共同技术要点：

• 预处理： 样品必须按照材料标准规定进行严格干燥，防止水分汽化导致测试数据失真（如气泡、波动）。

• 温度控制： 料筒温度需在设定值±0.2℃内精确稳定，温度梯度或波动会显著影响结果。

• 负荷选择： 依据标准（如ISO 1133，ASTM D1238）选择砝码组合（2.16 kg, 5 kg, 10 kg, 21.6 kg等），不同负荷反映不同剪切应力下的流动性，可用于初步评估剪切变稀行为。

• 装料与压实： 装料速度与一致性、活塞杆对材料的压实程度必须标准化，否则影响熔体均匀性和热历史。

• 口模清洁： 每次测试后必须彻底清洁口模，任何残留物都会改变流道尺寸，导致后续测试误差。

• 数据报告： 必须明确报告测试标准、温度、负荷（及活塞与砝码总重）、预处理条件、测试项目（MFR或MVR）及结果。对于MFR，需报告切取样条的平均质量；对于MVR，需报告活塞位移的平均时间或体积。

2. 各行业检测范围的具体要求

• 通用塑料与工程塑料行业（如PE，PP，ABS，PA，PC，PBT等）：

  • 质量控制： 作为牌号分级和来料检验的快速指标。例如，注塑级PP的MFR通常在10-50 g/10min（230℃/2.16 kg），而纤维级PP可高达100 g/10min以上。

  • 工艺性评估： MFR/MVR值与分子量大小及分布密切相关，是选择加工温度、注射压力、螺杆转速的关键参考。低MFR材料通常需要更高的加工温度和压力。

  • 材料改性： 评价填料、增强纤维、增韧剂、阻燃剂等添加剂对基体树脂流动性的影响。

• 包装与薄膜行业（如LDPE，LLDPE，HDPE，PET）：

  • 吹塑薄膜： 常用熔融指数较低的树脂（如LLDPE， MFR 0.5-2 g/10min），以确保良好的熔体强度和膜泡稳定性。

  • 注塑包装容器： 选用MFR较高的材料（如HDPE， MFR 5-20 g/10min）以保证充模完整和高效生产。

  • 瓶用PET： 通常测试特性粘度（IV），但共混或改性时也会参考其在高温度（如250℃/2.16 kg）下的MFR。

• 电线电缆行业（如PVC，PE，XLPE）：

  • 护套与绝缘料： 控制适当的MFR（通常较低，如0.2-2 g/10min）以确保挤出时尺寸稳定、表面光滑，并防止熔体破裂。

  • 交联聚乙烯（XLPE）： 在交联前的基础树脂需测试MFR，以保障加工流动性。

• 汽车与电子电器行业（如PA6，PA66，PPS，PBT，PPO）：

  • 高填充材料： 广泛使用MVR进行测试，因为高含量的玻纤、矿物填料会显著降低流动性，MVR能更准确地测量其体积流速。

  • 材料耐热性关联： 对于高温工程塑料（如PPS），需在更高温度下（如315℃）进行测试。

  • 批次一致性： 严格的MFR/MVR控制是保证大型复杂薄壁注塑件成型一致性和尺寸稳定性的前提。

• 生物降解塑料与新材料研发：

  • PLA，PHA等： 测试温度需根据材料熔点确定（如PLA常用190℃/2.16 kg）。其流动性对水分和热历史极为敏感，预处理要求极高。

  • 共混物与复合材料： 用于评价不同组分间的相容性及流动协同效应。

3. 检测仪器的原理和应用

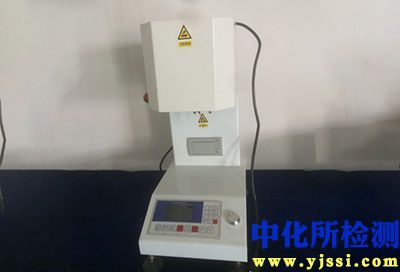

• 核心结构与原理：

  • 仪器主要由料筒、加热炉体、活塞杆、标准口模（内径通常为2.095±0.005 mm，长度8.000±0.025 mm）、温控系统、负荷（砝码）以及测量系统组成。

  • 工作原理： 将预定质量的样品加入已预热至规定温度的料筒中，在预热一定时间后，于活塞杆顶部施加选定的标准负荷（砝码重量+活塞杆重量），使熔融物料从口模中挤出。

  • MFR测量： 在规定的时间间隔内，手动或自动切取挤出的样条，冷却后精确称重，计算每10分钟挤出的质量。

  • MVR测量： 通过高精度位移传感器（如编码器）实时监测活塞杆的下行位移，自动记录挤出固定体积（或固定位移）所需的时间，计算每10分钟挤出的体积。

• 仪器类型与应用：

  • 手动/半自动熔流仪： 操作者需手动装料、切料和称重。成本较低，但人为因素影响较大，重现性相对较低，适用于常规质量检验。

  • 全自动熔流仪： 集成自动装料、压实、切割、称重（对于MFR）或位移测量（对于MVR）、计算和清洁功能。消除了人为误差，测试精度、重现性和效率极高，尤其适用于研发、高标准质量控制及需要测试流动速率比（FRR，即不同负荷下MFR的比值，用于表征分子量分布）的场合。

  • 多功能流变仪与熔流仪的区别： 熔流仪提供的是在单一（或几个）低剪切速率下的流动性能数据，属于“一点法”流变。而毛细管流变仪可在更宽的剪切速率范围内精确测量材料的剪切黏度、黏流活化能等完整的流变数据，用于深入的加工分析和分子结构研究。熔流仪是生产现场和质控实验室的快速实用工具，毛细管流变仪则是研发实验室的深入分析仪器。

• 关键仪器性能参数：

  • 温度控制精度与均匀性： ≤±0.2℃。

  • 计时精度： ≤±0.1秒。

  • 位移测量分辨率： ≤0.01 mm。

  • 天平精度（MFR）： ≤0.1 mg。

  • 口模尺寸公差： 严格符合国际标准。
