湿热稳定性测试技术详述

湿热稳定性测试是一种评估材料、元器件、产品或系统在高温高湿环境条件下耐受能力的可靠性试验，旨在模拟严酷环境或加速评估其在寿命周期内的性能退化与失效模式。

一、 检测项目分类及技术要点

根据测试目的和失效机理，主要检测项目可分为以下几类：

1. 物理性能稳定性测试

• 技术要点：

  • 外观检查：评估样品是否出现起泡、膨胀、开裂、分层、变色、锈蚀、凝露等现象。需在标准光源下，由经过训练的人员或通过图像分析系统进行判定。

  • 尺寸与形变测量：使用高精度卡尺、千分尺、轮廓仪或三坐标测量机（CMM），在试验前后及特定间隔测量关键尺寸，计算形变率。样品需在标准温湿度下平衡后再测量。

  • 机械性能变化：测试拉伸强度、弯曲强度、硬度（如邵氏、洛氏）、附着力（划格法）等在湿热前后的变化率。样品状态调节至关重要。

2. 电气性能与可靠性测试

• 技术要点：

  • 绝缘性能：在高湿环境下，测量绝缘电阻（通常施加500V DC，按IEC 60167）、耐电压强度、介电常数与损耗因数。需注意测试电极的接触及测试环境的屏蔽，防止表面泄漏电流干扰。

  • 电性能参数漂移：对电子元器件、PCB、模组等，监测其关键电参数（如电阻、电容、阈值电压、漏电流、增益）在试验过程中的漂移量，通常要求不超过初始值的±(5%~20%)，具体依据产品规范。

  • 电迁移与腐蚀：重点关注在85°C/85%RH或更严苛条件下，金属互连线、焊点、引线框架的电化学迁移（枝晶生长）、导电阳极丝（CAF）生长以及腐蚀失效。需结合显微观察（SEM/EDS）和电性能失效分析。

3. 化学与材料特性测试

• 技术要点：

  • 材料吸湿性：通过称重法测定材料在特定温湿度条件下的吸湿率及饱和吸湿量。样品需预先充分干燥至恒重。

  • 水解稳定性：评估高分子材料（如聚酯、聚酰胺）在湿热环境下聚合物链因水解反应导致的分子量下降（可通过凝胶渗透色谱GPC监测）及由此引发的性能劣化。

  • 添加剂析出与迁移：分析塑料、涂层中的增塑剂、稳定剂等是否因湿热而析出至表面，影响外观或功能。

4. 加速寿命测试与失效机理分析

• 技术要点：应用阿伦尼乌斯模型和Peck模型（或Eyring模型）进行加速。温湿度应力是加速因子，常用公式为：AF = (RH_test / RH_use)^n * exp[(Ea/k)*(1/T_use - 1/T_test)]，其中n通常取2~3，Ea为激活能（如0.6~0.9eV）。测试后必须进行失效分析（FA），使用X射线光电子能谱（XPS）、傅里叶变换红外光谱（FTIR）、扫描电镜（SEM）等工具确定失效根源。

二、 各行业检测范围及具体要求

1. 电子电工行业

• 范围：半导体器件、集成电路、PCB/PCBA、连接器、线缆、绝缘材料。

• 具体要求：

  • JEDEC JESD22-A101：稳态温湿度寿命测试（如85°C/85%RH，1000小时）。

  • IEC 60068-2-78：恒定湿热测试（如40°C，93%RH，21-56天）。

  • IPC-TM-650 2.6.3.1：PCB的耐湿热循环与绝缘电阻测试。

  • 汽车电子：需满足AEC-Q100/Q101标准，常进行偏压湿热测试（BHAST, JESD22-A110），如110°C/85%RH，施加额定电压，持续96-264小时。

2. 汽车工业

• 范围：内外饰件、线束、电子控制器（ECU）、传感器、涂层。

• 具体要求：

  • ISO 16750-4：规定设备对气候负载的要求，包括恒定湿热（如40°C, 93%RH, 21天）和循环湿热测试。

  • IEC 60068-2-30：循环湿热（24小时循环，包含高温高湿和低温高湿阶段），常用条件为25°C至55°C，95%RH。

  • 大众PV1210、通用GMW3172等企业标准，对测试时长、温湿度曲线、评价标准有更详细规定。

3. 光伏行业

• 范围：光伏组件、背板、封装材料（EVA、POE）、接线盒。

• 具体要求：

  • IEC 61215（晶体硅）与 IEC 61646（薄膜）：规定湿热测试（DH）为组件认证核心测试之一，要求85°C/85%RH环境下测试1000小时。测试后功率衰减不超过5%，绝缘电阻满足要求，无严重外观缺陷。

  • IEC 62788-7-2：针对组件用聚合物材料，详细规定了湿热老化程序及性能评估方法。

4. 高分子材料与涂料行业

• 范围：工程塑料、复合材料、胶粘剂、油漆涂层。

• 具体要求：

  • ISO 4611：塑料在湿热、水雾和盐雾条件下的性能测定。

  • ASTM D2247：涂层在100%相对湿度下的耐水性测试。

  • GB/T 1740：漆膜耐湿热测定法（如47°C±1°C，96%RH±2%，按等级要求测试若干周期）。

三、 检测仪器的原理和应用

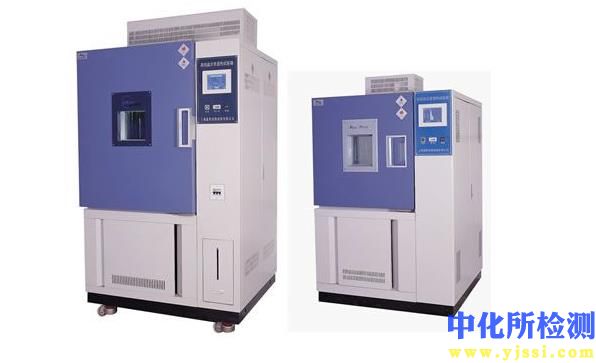

1. 恒温恒湿试验箱

• 原理：核心由制冷系统、加热系统、加湿系统和控制系统组成。

  • 温湿度控制：通过PID算法精确控制加热器功率和制冷剂流量（如压缩机制冷或液氮辅助）来调节温度；加湿通常采用锅炉蒸汽加湿或超声波加湿，除湿则通过制冷蒸发器结露或干燥空气置换实现。

  • 均匀性保证：通过内循环风机、风道设计和挡风板，确保工作空间内温湿度均匀（通常要求温度偏差≤±0.5°C，湿度偏差≤±2%RH）。

• 应用：用于执行所有恒定湿热、循环湿热及复合应力测试。高精度型号用于元器件级测试，大型步入式型号用于整机或大型部件测试。

2. 压力蒸汽试验箱（高压锅，用于HAST/PCT测试）

• 原理：通过向密闭腔体内注入高压饱和水蒸气，实现远高于常压下的高温高湿条件（如105°C-150°C，75%-100%RH，对应压力0.02-0.46MPa）。加速因子通常比85/85测试高出一个数量级。

• 应用：专用于半导体封装、IC、金属化薄膜电容等产品的快速吸湿和腐蚀失效评估。执行JESD22-A110（BHAST）、JESD22-A102（PCT）等测试。

3. 在线监测与测量设备

• 原理与应用：

  • 温湿度记录仪/传感器：放置于样品附近，实时监测试验箱内实际环境，验证测试条件的符合性。

  • 绝缘电阻测试仪/高阻计：可在测试箱内或通过穿墙端子对样品进行在线或间隔测量，监控绝缘性能的动态变化。

  • 数据采集系统（DAQ）：多通道系统，用于持续监测样品在测试过程中的电压、电流、电阻、温度（通过热电偶或热敏电阻）等参数，实现无人值守的长期测试与数据记录。

4. 辅助分析仪器

• 原理与应用：

  • 精密电子天平（0.1mg精度）：用于吸湿性测试中的精确称重。

  • 显微镜（光学/视频/激光共聚焦）：用于测试前后及过程中对样品外观、腐蚀、裂纹等进行微观观察和尺寸测量。

  • 热分析仪（如TGA、DSC）：测试后，通过热重分析（TGA）评估材料吸湿量或分解温度变化；差示扫描量热法（DSC）评估玻璃化转变温度（Tg）等热力学变化。
