疲劳损伤检测技术内容

一、 检测项目分类及技术要点

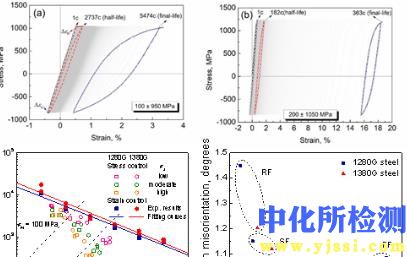

疲劳损伤检测是评估工程结构在循环载荷下性能退化和预测其剩余寿命的关键技术，主要分为以下几类：

1. 宏观变形与裂纹检测

• 目视检测与光学方法：使用放大镜、内窥镜、无人机搭载高清相机进行表面检查。数字图像相关技术用于全场位移和应变测量，精度可达微应变级别。

• 渗透检测：适用于非多孔性材料表面开口缺陷，灵敏度高，可检测出宽度约0.5微米的裂纹。

• 磁粉检测：适用于铁磁性材料，能发现表面及近表面缺陷，对浅表层裂纹检测灵敏度高。

2. 表面与近表面缺陷检测

• 涡流检测：基于电磁感应原理，对导电材料表面及近表面裂纹、腐蚀等缺陷敏感。检测深度通常为0.1-10 mm，频率越高，渗透深度越浅。采用多频、脉冲涡流技术可提高分辨率和深度评估能力。

• 超声波检测：

  • 体波检测：利用纵波、横波检测内部缺陷，频率范围为0.5-25 MHz。对裂纹取向敏感，需调整探头角度。采用相控阵技术可实现电子扫描和聚焦，提升检测效率与成像质量。

  • 表面波/爬波检测：专门用于检测表面或近表面缺陷，对疲劳裂纹萌生区（如孔边、圆角）尤为有效。

  • 超声导波检测：用于管道、板壳等结构的快速长距离筛查，检测距离可达数十米，但对缺陷定量精度较低。

3. 内部与深层损伤评估

• 射线检测：使用X射线或γ射线，通过底片或数字探测器成像。对体积型缺陷敏感，能提供直观的二维投影图像。计算机断层扫描可获得三维缺陷形貌，但设备昂贵且需辐射防护。

• 声发射监测：一种动态监测方法，捕捉材料在损伤演化过程中释放的瞬态弹性波。通过分析声发射事件的参数（如幅度、计数、能量、定位）可判断损伤的活跃性和位置。常用于结构完整性在线监测和疲劳试验过程中的损伤起始与扩展预警。

4. 材料性能退化与微观损伤评估

• 金相分析：通过取样、制样、显微观察，直接评估微观组织变化、裂纹萌生与扩展路径（如穿晶、沿晶）。

• 硬度测试：疲劳损伤区域常伴随加工硬化或软化，显微硬度或纳米硬度变化可间接反映损伤程度。

• 非线性超声检测：通过测量超声波传播过程中的非线性效应（如高次谐波生成），对材料早期微观位错积累、微塑性变形等损伤敏感，早于宏观裂纹出现。

5. 应变与载荷谱监测

• 电阻应变片：直接测量关键部位的局部动态应变，结合雨流计数法编制载荷谱，是疲劳寿命预测的基础输入。

• 光纤光栅传感器：利用波长调制测量应变和温度，抗电磁干扰，适于长期埋入或贴装监测，可实现分布式测量。

二、 各行业检测范围的具体要求

1. 航空航天

• 范围：发动机叶片、涡轮盘、机翼主梁、起落架、机身蒙皮搭接处等关键承力构件。

• 要求：极高的可靠性与灵敏度，需检测毫米级甚至亚毫米级的初始裂纹。广泛采用涡流（叶片、孔边）、超声波（复合材料层压板、钛合金构件）、渗透（发动机零件）和声发射（地面疲劳试验）检测。需遵循严格的行业标准（如NAS、SAE、ASTM E系列标准），实施定期定检和在翼检查。

2. 能源电力（风电、核电、火电）

• 风电：重点检测叶片复合材料的分层、蒙皮脱粘，以及塔筒、齿轮箱、轴承的裂纹。叶片采用无人机视觉、敲击测试、热成像及超声波；金属结构采用超声波、磁粉检测。需适应高空、野外恶劣环境作业。

• 核电：反应堆压力容器、管道、蒸汽发生器传热管的疲劳与应力腐蚀开裂检测。要求极高安全性和辐射环境适应性。广泛采用自动化超声波检测、涡流检测（特别是远场涡流用于管道）和声发射在线监测。

• 火电：锅炉管道、汽轮机转子、叶片的蠕变-疲劳交互损伤检测。常用超声波测厚、涡流及金相复型技术。

3. 轨道交通

• 范围：车轮、车轴、钢轨、转向架、焊接接头（如钢轨焊缝、车身焊接处）。

• 要求：高频率、高效率的在线或周期检测。车轴、车轮采用超声波探伤和磁粉检测；钢轨采用大型探伤车的多通道超声波（包括相控阵）和涡流检测；车身焊缝采用超声波和射线检测。需符合铁路行业特定规范（如EN、TB标准）。

4. 海洋工程与船舶

• 范围：平台导管架节点、海底管道、船体焊缝、甲板机械。

• 要求：抗腐蚀、适应水下或潮湿环境。水下结构常用水下机器人搭载的超声波、磁粉、涡流检测设备；管道采用漏磁或超声波内检测器进行内检测；船体采用超声波测厚和焊缝检测。

5. 桥梁与建筑结构

• 范围：钢桥的焊缝、螺栓连接处、拉索/吊杆，混凝土结构的预应力筋、钢筋锈蚀诱发的疲劳。

• 要求：长期健康监测与定期检测相结合。钢桥焊缝采用超声波、磁粉；拉索采用磁通量、声学或视觉检测；混凝土结构采用冲击回波、超声断层扫描、光纤传感监测应变与振动。检测周期通常为1-5年，或根据交通载荷变化调整。

6. 汽车工业

• 范围：发动机曲轴、连杆、底盘悬挂部件、车身焊接点。

• 要求：生产线上100%在线检测与研发阶段台架试验监测并存。大量采用自动化超声波、涡流检测；台架试验中广泛使用应变片、加速度计和声发射监测。

三、 检测仪器的原理和应用

1. 超声波探伤仪

• 原理：压电换能器发射高频声波脉冲（通常>20 kHz），声波在材料内部传播遇到缺陷或界面发生反射、折射和散射。通过接收和分析回波的时间、幅度、频率特性来判断缺陷位置和大小。

• 应用：常规A扫描用于厚度测量和缺陷定位；相控阵超声通过多阵元延时控制实现声束偏转与聚焦，用于复杂几何形状构件检测；TOFD技术利用衍射波对缺陷高度进行精确测量，常用于焊缝检测。

2. 涡流检测仪

• 原理：交变电流通过探头线圈产生交变磁场，在导体试件中感应出涡流。涡流磁场反作用于原磁场，导致线圈阻抗变化。缺陷会扰动涡流分布，从而引起阻抗变化被仪器检测。

• 应用：手持式探头用于表面扫描；穿过式线圈用于线材、棒材自动化检测；阵列涡流探头可提高覆盖率和成像能力。适用于导电材料的裂纹、腐蚀、材质分选检测。

3. 声发射检测系统

• 原理：材料在应力作用下产生微观变形或裂纹扩展时，会释放瞬态弹性波（声发射信号）。布置在表面的多个压电传感器捕获这些信号，通过时差定位法确定源位置，并通过参数分析（幅度、能量、计数等）和波形分析评估损伤活动性。

• 应用：压力容器、桥梁、风电叶片等结构的在线安全监测；材料疲劳、断裂力学试验研究；复合材料损伤演化过程监测。

4. 数字射线成像系统

• 原理：X射线或γ射线穿透试件，由于缺陷与基体对射线的吸收系数不同，导致透射射线强度分布不均。该分布由平板探测器（替代传统胶片）直接转换为数字图像。

• 应用：铸件、焊缝的内部气孔、夹杂、未焊透等体积型缺陷检测。计算机断层扫描能提供三维内部结构图像，用于精密零件和材料科学的失效分析。

5. 光纤光栅解调仪

• 原理：光纤光栅是一种在光纤纤芯内形成的周期性折射率调制结构。当外界应变或温度变化时，其反射或透射的中心波长会发生漂移。解调仪通过高精度光谱分析测量波长变化量，从而计算出应变或温度值。

• 应用：嵌入或粘贴于桥梁、大坝、隧道、飞机、风力发电机叶片等大型结构中，实现长期、分布式应变和温度监测，并可用于动态载荷识别。

6. 非线性超声检测系统

• 原理：发射高强度单频超声波，由于材料早期损伤引起的非线性应力-应变关系，会在接收信号中产生基波的高次谐波（如二次谐波）。通过精确测量谐波幅值与基波幅值的比值（非线性系数β），来评估材料的微观损伤程度。

• 应用：金属材料的早期疲劳损伤评估、复合材料粘接界面退化监测、热障涂层的剥落预警等，是一种有前景的早期损伤量化工具。
