静力触探试验详细技术内容

1. 检测项目分类及技术要点

静力触探试验（CPT）及其衍生技术根据探头传感器类型和获取参数的不同，主要分为以下几类：

1.1 单桥静力触探（CPT）

• 检测项目：比贯入阻力（$p_s$）

• 技术要点：

  • 使用带有密闭腔的单桥锥头，锥尖与侧壁摩擦筒联动，测量的是锥尖阻力和侧壁摩阻力的总和。

  • 主要适用于划分土层界面和估算土体的单一力学参数。其参数综合性较强，但对土层细节分辨能力低于双桥探头。

  • 贯入速率应匀速控制在 $20 \pm 5$ mm/s。

  • 数据采集间距不应大于0.1m。

1.2 双桥静力触探（CPTU）

• 检测项目：锥尖阻力（$q_c$）、侧壁摩阻力（$f_s$）

• 技术要点：

  • 使用双桥探头，锥尖和摩擦筒分离并独立设置传感器，可分别测量锥尖阻力和侧壁摩阻力。

  • 可计算摩阻比（$R_f = (f_s / q_c) \times 100\%$），用于更精确的土层分类（如使用Robertson图表）。

  • 是当前岩土工程勘察中的标准测试方法。贯入速率要求同单桥触探。

  • 需定期进行探头标定，锥尖阻力传感器误差不应大于±3%FS，侧壁摩阻力传感器误差不应大于±5%FS。

1.3 孔压静力触探（CPTU）

• 检测项目：锥尖阻力（$q_c$）、侧壁摩阻力（$f_s$）、孔隙水压力（$u$）

• 技术要点：

  • 在双桥探头基础上增加孔隙水压力传感器，通常位于锥尖后方（$u_2$位置），也可位于锥尖（$u_1$）或摩擦筒后（$u_3$）。

  • 可进行孔隙水压力消散试验，用于评估土体的固结系数和渗透系数。

  • 能进行数据修正：当孔隙水压力传感器位于$u_2$位置时，可计算真实锥尖阻力（$q_t = q_c + u(1-a)$，其中a为探头有效面积比）和有效锥尖阻力（$q_e = q_t - \sigma_{v0}$）。

  • 对饱和软粘土、粉土的分层和工程性质评价具有不可替代的优势。贯入前需对孔压传感器进行饱和处理（通常使用硅油或甘油饱和）。

1.4 其他专项测试

• ** seismic CPT (SCPT/SCPTU)**：在探杆上安装地震波检波器，测量剪切波速（$V_s$），用于评估土的动力特性和场地类别划分。

• 电阻率CPT：安装电阻率模块，测量地层电阻率，辅助环境岩土工程调查。

• 温度CPT：安装温度传感器，用于监测地温或填埋场热特性。

2. 各行业检测范围的具体要求

静力触探的应用深度和侧重点随行业及工程类型不同而有明确差异。

2.1 工业与民用建筑（工民建）

• 检测范围与深度：

  • 一般性勘察，触探深度宜为15-30m，以满足天然地基或桩基持力层勘探要求。

  • 对于高层建筑、重要建筑或需采用深基础时，触探深度应超过地基变形计算深度，或穿透主要软弱下卧层进入稳定土层不少于3m，深度可达50-80m。

• 具体要求：

  • 重点查明软土、粉土、砂性土等的分布、均匀性及其物理力学性质。

  • 主要用于确定地基承载力、估算单桩竖向承载力、判定饱和砂土和粉土的液化势。

  • 在软土地区，CPTU消散试验是获取土层固结系数的重要原位手段。

2.2 公路与铁路工程

• 检测范围与深度：

  • 路基勘察触探深度一般至持力层或基底下5-8m，对于深厚软基路段，需穿透软土层。

  • 桥涵地基勘察深度参照工民建，并满足《公路桥涵地基与基础设计规范》要求，通常为基础底面宽度的2-3倍且不小于15m。

• 具体要求：

  • 侧重于路基填料性质、路基持力层强度、以及沿线软土、松散砂土、湿陷性黄土等不良地质体的空间分布和厚度。

  • 利用CPT/CPTU参数进行路基沉降估算和地基处理效果评价（如复合地基桩体质量检测）。

  • 常用于边坡工程的稳定性分析。

2.3 港口与航道工程

• 检测范围与深度：

  • 水域作业是常态，需配备专用探船或浮动平台。

  • 触探深度通常较大，以满足码头桩基、防波堤地基的要求，常需穿透海底软弱土层至相对硬层，深度可达海床下40-100m。

• 具体要求：

  • 对海床下超软粘土、松砂层极为关注，CPTU是核心工具。

  • 精确测量$q_c$、$f_s$和$u$，用于分析海底土的不排水抗剪强度、灵敏度和应力历史（超固结比OCR）。

  • 消散试验对于评估码头桩基负摩擦力和防波堤地基的固结速率至关重要。

2.4 水利水电工程

• 检测范围与深度：

  • 涉及堤坝、水库、渠道等。触探深度需根据坝高、基础条件确定，堤坝勘察通常需穿透覆盖层进入基岩或相对不透水层。

• 具体要求：

  • 重点评价坝基、堤防地基的渗透稳定性和抗剪强度。

  • 利用CPTU识别潜在渗流路径（如砂层、裂隙带）。

  • 用于土石坝筑坝材料的密度和强度评估。

3. 检测仪器的原理和应用

3.1 基本原理
静力触探是一种准静力、连续的原位测试技术。其核心原理是利用液压或电动机械装置，以恒定的速率将装有传感器的探头垂直压入土中。传感器实时感知贯入过程中探头所受到的阻力（锥尖阻力、侧壁摩阻力）及产生的孔隙水压力，通过电缆传输至地面数据采集系统，从而获得随深度连续变化的土层力学参数剖面。

3.2 主要仪器系统构成

• 贯入系统：

  • 原理：提供反力并将探杆压入地层的装置。反力来源包括地锚（轻型）、重型卡车辆自重（中型）、或反力地锚与平台自重组合（重型）。

  • 应用：根据目标深度和地层阻力选择贯入能力（通常为10-200吨）。重型系统可配备CPT专用履带车，实现快速就位和贯入。

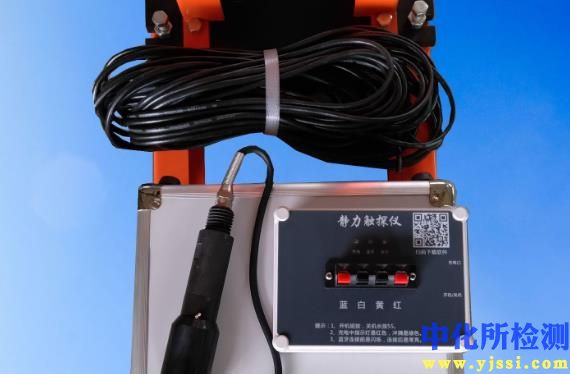

• 探头（传感器模块）：

  • 原理：核心测量单元。锥尖阻力通过设置在锥头后部的应变计测量；侧壁摩阻力通过套筒内侧的应变计测量；孔隙水压力通过透水石和压电传感器测量。所有传感器均为全桥或半桥电路设计。

  • 应用：必须符合国际（ISO 22476-1）或国家标准（如GB 50021）的几何尺寸规定（标准锥角60°，底面积10 cm²，摩擦筒表面积150 cm²）。需定期在标准率定架上进行力传感器标定。

• 数据采集系统：

  • 原理：接收探头信号，进行放大、滤波、模数转换，并与深度编码器信号同步记录。

  • 应用：现代系统为计算机集成，可实现实时图形显示、初步数据处理（如零漂校正、计算派生参数）和数据存储。软件通常内置多种国际通用的土分类图表（如Robertson, 1990）和解析工具。

• 探杆与电缆：

  • 原理：高强度合金钢探杆传递贯入力；内置或侧置屏蔽电缆传输电信号。

  • 应用：探杆需保持笔直，弯曲度有严格限制（如每米不大于0.5mm）。电缆需具备良好的防水、抗拉和抗干扰性能。

3.3 仪器应用要点

• 现场操作：探头入土前必须校零；贯入过程应连续、匀速；提升探杆前应先卸除贯入力，防止拉断探头。

• 数据可靠性保障：严格遵守探头饱和程序（CPTU）；在均质层中进行深度间隔的归零检查；对异常数据（如跳点、尖峰）结合地层情况进行合理性分析。

• 成果解释：原始数据需进行必要的校正（如孔压校正、深度校正）后，方可用于土分类、参数推导和工程计算。解释需结合地区经验，并与少量钻探取样结果进行对比验证。
