冲击弹性试验技术内容

1. 检测项目分类及技术要点

冲击弹性试验用于评估材料在动态冲击载荷下的能量吸收与回弹性能，主要分为两类：

• 回弹法冲击弹性试验：通过测量摆锤或落锤冲击试样后的回弹高度或角度，计算回弹能量与冲击能量的比值，即回弹率。技术要点在于确保冲击瞬间的能量传递准确，试样夹持稳固，避免滑动导致的能量损失。回弹率计算需精确记录初始势能与剩余势能。

• 拉伸冲击试验：测量材料在高速拉伸状态下的断裂能，评估其韧性。技术要点包括控制冲击速度（通常为3.5 m/s或更高）、试样的标准尺寸（如ISO 8256:2004规定的1A型或1B型试样），以及数据的瞬态采集频率（需高于10 kHz以确保捕捉断裂过程）。

关键参数包括：

• 回弹率：表示为百分比，计算公式为 $R = (E_r / E_i) \times 100\%$R=(Er​/Ei​)×100%，其中 $E_r$Er​ 为回弹能量，$E_i$Ei​ 为初始冲击能量。

• 冲击强度：单位面积或单位厚度吸收的能量（单位：kJ/m²或J/m）。

• 试验温度控制：根据标准（如ASTM D7121）要求，部分材料需在-40°C至150°C范围内测试，以评估温度对弹性的影响。

• 试样状态调节：多数高分子材料需在标准环境（23°C、50% RH）下调节至少24小时，消除内应力。

2. 各行业检测范围的具体要求

不同行业基于材料服役条件制定特定标准，主要要求如下：

• 橡胶行业：

  • 标准：GB/T 1681、ISO 4662。

  • 要求：测试硫化橡胶的回弹性能，试样厚度为12.5 mm±0.5 mm，直径29 mm~53 mm。回弹率范围通常为20%~80%，需在标准温度（23°C±2°C）下进行，高温测试需预热试样至100°C±1°C。

• 塑料行业：

  • 标准：ISO 179-1（摆锤冲击）、ASTM D256（悬臂梁冲击）。

  • 要求：试样尺寸为80 mm×10 mm×4 mm，缺口深度为2 mm。冲击速度2.9 m/s~3.8 m/s，结果报告为缺口冲击强度（单位：kJ/m²），区分简支梁与悬臂梁模式。

• 涂料与涂层行业：

  • 标准：ASTM D2794（落锤冲击）。

  • 要求：评估涂层抗冲击性，使用落锤（质量0.5 kg~2 kg）从10 cm~100 cm高度自由落体，冲击后检查涂层开裂或脱落，结果以通过/失败或最小破裂能量表示。

• 金属材料：

  • 标准：ASTM E23（夏比冲击试验）。

  • 要求：试样尺寸10 mm×10 mm×55 mm，带U型或V型缺口，冲击能量范围100 J~300 J，测试温度常包括低温（-196°C~0°C）以评估冷脆性。

• 运动地面材料：

  • 标准：EN 14808（运动场地冲击吸收）。

  • 要求：使用人工运动员模型模拟冲击，回弹率需在30%~60%之间，确保安全与性能平衡。

行业通用要求包括：试样数量至少5个以计算平均值与标准差，校准频率为每次试验前检查仪器水平与能量损失（损失应小于初始能量的0.5%）。

3. 检测仪器的原理和应用

冲击弹性仪基于能量守恒原理，分为摆锤式与落锤式：

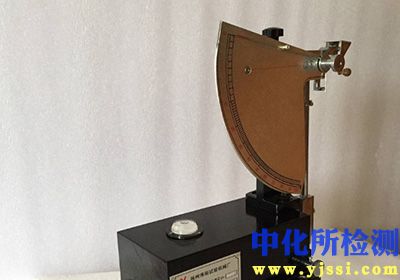

• 摆锤式冲击仪：

  • 原理：摆锤以初始角度释放，冲击试样后回摆，通过编码器测量回弹角度。能量计算基于 $E_i = mgh_i$Ei​=mghi​ 和 $E_r = mgh_r$Er​=mghr​，其中 $m$m 为锤体质量，$h$h 为高度。

  • 应用：主要用于塑料、橡胶的冲击弹性测试，如Zwick/Roell HIT系列，能量范围0.5 J~50 J，精度±0.1 J。

• 落锤式冲击仪：

  • 原理：重锤垂直下落冲击试样，通过力传感器与高速摄像机记录变形过程，计算吸收能量。

  • 应用：适用于涂层、薄膜及复合材料，如Instron Ceast 9350系列，速度范围0.1 m/s~20 m/s，最大能量达1000 J。

• 仪器关键组件：

  • 传感器：压电力传感器（量程0.1 kN~10 kN）用于实时测力，采样率需达1 MHz。

  • 温度箱：集成温控系统（精度±0.5°C），满足宽温测试。

  • 校准：使用标准试样（如NIST可追溯的校准块）定期验证，能量校准误差需小于±1%。

数据采集系统需整合高速数据卡（如PCIe接口），软件分析模块自动计算回弹率、冲击强度及统计分布（如Weibull分析）。现代仪器支持多轴测试，如侧向冲击模拟汽车碰撞条件。
