扫描电子显微镜（SEM）表面分析技术

1. 检测项目分类及技术要点

扫描电子显微镜表面分析主要通过对样品表面微观形貌、成分及结构进行高分辨率表征。其检测项目可系统分为以下几类：

1.1 表面形貌分析

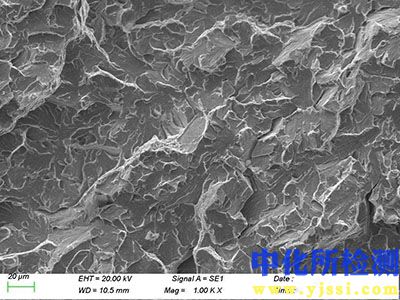

• 技术要点：利用二次电子（SE）信号成像，对样品表面微观几何形态进行三维立体感观察。分辨率可达1纳米以下（场发射SEM）。关键技术参数包括加速电压（通常0.1-30 kV，低电压用于不导电或束敏感样品）、束斑尺寸和工作距离。样品制备需考虑导电性，非导电样品需进行喷金或喷碳处理。

• 主要检测内容：表面粗糙度、颗粒尺寸与分布、断口形貌（如解理、韧窝）、镀层或薄膜表面质量、磨损形貌、腐蚀形貌等。

1.2 微观结构成分分析

• 技术要点：主要利用特征X射线信号，通过能谱仪（EDS）或波谱仪（WDS）进行元素定性与定量分析。

  • 能谱仪（EDS）：分析速度快，可同时检测元素周期表中硼（B）及以上元素。典型探测限为0.1-0.5 wt%。定量分析需进行ZAF或Φ(ρZ)矩阵校正。点分析、线扫描和面分布图是常用功能。

  • 波谱仪（WDS）：分辨率（~10 eV）和探测限（~0.01 wt%）优于EDS，尤其适用于轻元素及元素谱峰重叠的精确分析，但分析速度较慢。

• 主要检测内容：微区元素组成、元素面分布与偏析、异物分析、镀层/涂层成分与厚度（配合截面样品）等。

1.3 晶体结构与取向分析

• 技术要点：利用背散射电子衍射（EBSD）技术。样品需制备为无应变的平坦表面（通常通过电解抛光或氩离子抛光获得）。通过解析菊池衍射花样，获取晶体结构、晶粒取向、晶界类型、相鉴定及应变分布信息。

• 主要检测内容：晶粒尺寸与取向分布、织构分析、相鉴定、应变/变形分析、再结晶研究等。

2. 各行业检测范围的具体要求

2.1 半导体与微电子行业

• 要求：极高分辨率和低电压能力，以减少电子束损伤和电荷积累。需检测亚微米乃至纳米级的线宽、接触孔形貌、缺陷（如晶圆颗粒污染、刻蚀残留）。EDS用于分析污染元素及薄膜成分。电压衬度成像用于定位电性缺陷。

2.2 材料科学与冶金行业

• 要求：高真空及低真空模式兼备，以观察不导电样品。断口分析是核心，需清晰分辨韧窝、沿晶、解理等特征以推断失效机理。对复合材料、涂层进行界面结合状态与成分扩散分析。EBSD广泛用于研究金属、陶瓷的显微组织与织构演变。

2.3 地质与矿物学

• 要求：配备大样品仓以适应不规则矿物样品。低真空模式用于直接分析含水性或不导电矿物。高分辨率下观察矿物微形貌（如自形晶、溶蚀孔）。EDS/WDS用于矿物定名、共生关系分析及元素赋存状态研究。

2.4 生物与生命科学

• 要求：具备环境扫描（ESEM）或冷冻传输系统，以观察含水的非导电生物样品。常规SEM需对样品进行脱水、临界点干燥及喷镀处理。关键技术在于保持样品原始形貌，观察细胞、组织、生物矿物等的超微结构。加速电压通常较低（<5 kV）以减少损伤。

2.5 新能源与催化行业

• 要求：高分辨率下观察电池电极材料（如正负极粉体、隔膜）、催化剂纳米颗粒的形貌、尺寸与分散度。EDS分析元素分布，评估电极材料均匀性或催化剂活性组分负载情况。对束敏感材料（如某些聚合物隔膜）需采用超低电压模式。

3. 检测仪器的原理和应用

3.1 仪器基本原理
扫描电子显微镜利用热发射或场发射电子枪产生的高能电子束（典型能量0.1-30 keV），经电磁透镜系统会聚成纳米尺度的探针，在扫描线圈控制下对样品表面进行光栅式扫描。电子束与样品相互作用产生多种信号：

• 二次电子（SE）：源于样品表层几个纳米，对表面形貌极其敏感，是形貌成像的主要信号。

• 背散射电子（BSE）：源于样品深层（约微米量级），其产额随原子序数增大而增加，用于成分衬度成像（区分不同相）。

• 特征X射线：由原子内壳层电子被激发后产生，能量或波长具有元素特征，用于成分分析（EDS/WDS）。

• 背散射电子衍射（EBSD）信号：用于晶体学分析。

探测器收集相应信号并同步调制显示器亮度，形成扫描图像。

3.2 关键部件与技术应用

• 电子枪：场发射枪（FEG）提供最高亮度与最小束斑，分辨率可达0.5-1 nm，优于热发射钨枪或六硼化镧枪（3-5 nm），是纳米材料和高分辨率研究首选。

• 透镜系统：物镜决定最终束斑尺寸和像差。浸没式物镜或复合式物镜可优化性能。

• 真空系统：高真空（~10^-3 Pa）是常规工作环境。低真空模式（10-500 Pa）允许不导电样品不经镀膜直接观察。环境扫描（ESEM）模式压力更高，可观察湿样品。

• 探测器系统：

  • 二次电子探测器： Everhart-Thornley探测器（ETD）用于高真空；气体二次电子探测器（GSED）用于可变压力模式。

  • 背散射电子探测器：通常为固态环形探测器，分为成分衬度与形貌衬度模式。

  • 能谱仪（EDS）：硅漂移探测器（SDD）已成为主流，具有高速、高计数率的特点。

  • EBSD系统：包括高速CCD相机及花样解析软件。

• 应用模式扩展：

  • 聚焦离子束-扫描电镜（FIB-SEM）：集成Ga⁺离子束，用于样品原位截面加工、三维断层扫描重构及透射电镜样品制备。

  • 原位SEM：配合拉伸、加热或电学测试台，实现动态过程（如相变、断裂、纳米器件操作）的实时观察。
