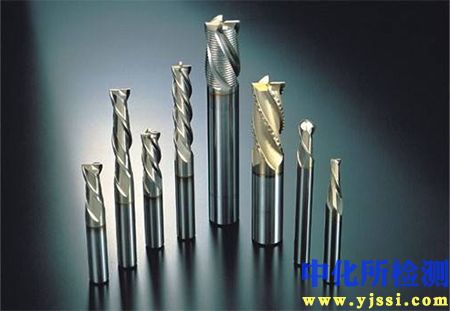

铣刀检测报告技术内容

1. 检测项目分类及技术要点

铣刀的检测项目主要分为几何精度检测、材料性能检测、表面质量检测和切削性能验证四大类。

1.1 几何精度检测

• 刃部几何参数：

  • 前角（γ₀）、后角（α₀）、螺旋角（β）： 使用万能工具显微镜或专用刀具预调测量仪测量。关键要点在于定位刀具基准（轴线），在多个截面上（如主切削刃靠近端部、中部）进行测量，取平均值并评估一致性。前角影响切削锋利度和强度，后角影响后刀面与工件的摩擦。

  • 刃倾角（λₛ）： 对于立铣刀等，需在垂直于主切削刃的剖面内测量。

• 尺寸与形状公差：

  • 直径（D）： 在多个截面、多个方向测量，评估圆度误差和尺寸一致性。对于带锥柄的刀具，还需检测锥柄的锥度（如7:24、HSK等）和尺寸，通常使用锥度环规和涂色法检查接触面积（≥85%）。

  • 长度、刃长： 使用精密测长仪或光学测量设备。

  • 径向跳动与端面跳动： 将刀具装夹于高精度刀柄和旋转轴上，使用非接触式位移传感器（如电容式或电感式）在接近刀尖处测量。径向跳动是影响加工精度和刀具寿命的关键指标，通常要求全长范围内跳动 ≤ 0.01mm（精加工刀具要求更高）。

  • 齿距（等分精度）： 对多齿铣刀，相邻齿距和累积齿距误差需严格控制，影响切削平稳性和表面粗糙度。

1.2 材料性能检测

• 基体材料：

  • 硬度： 刀体部分（如高速钢）采用洛氏硬度计（HRC），硬质合金刀片采用洛氏硬度HRA标尺。高速钢刀具典型硬度范围为63-67 HRC，硬质合金刀片通常≥90 HRA。

  • 金相组织： 取样进行金相分析，检查碳化物分布、晶粒度（通常要求细于9级）、脱碳层深度（应≤0.025mm）及是否存在过热过烧组织。

• 涂层性能（如适用）：

  • 涂层厚度： 采用球磨法（Calotest）或X射线荧光光谱法（XRF）测量，常用TiAlN、AlCrN等涂层厚度范围通常为2-5μm。

  • 涂层硬度与结合强度： 采用纳米压痕仪测量涂层显微硬度；划痕法（如Rockwell C压痕法或划痕测试仪）评估涂层与基体的结合力，要求压痕边缘无大面积剥落。

  • 涂层成分与结构： 使用扫描电镜（SEM）与能谱仪（EDS）分析截面形貌与元素分布；X射线衍射仪（XRD）分析涂层相结构。

1.3 表面质量检测

• 刃口状态：

  • 刃口钝化（倒圆）： 使用高倍率（200X-500X）的白光干涉仪或轮廓扫描仪测量刃口圆弧半径（Re）。Re值需根据加工材料优化，精加工刀具Re值小（如0.01-0.03mm），重载粗加工刀具Re值较大（如0.03-0.08mm）。

  • 刃口缺陷： 在体视显微镜或工具显微镜下检查是否存在崩刃、微裂纹、毛刺等。

• 表面粗糙度： 对刀齿前、后刀面及容屑槽，使用接触式或光学表面粗糙度仪测量Ra、Rz值。前刀面粗糙度Ra通常要求≤0.4μm，以减少切屑粘附和摩擦热。

1.4 切削性能验证

• 试切削测试： 在标准化的机床上，采用规定的工件材料（如45钢、Inconel 718或铸铁）、切削参数（转速、进给、切深）和冷却条件进行测试。

• 评价指标： 监测切削力（通过测力仪）、工件表面粗糙度、刀具磨损形貌与磨损量（后刀面磨损带宽度VB值）、切屑形态及刀具寿命（达到预设磨损标准时的切削时间或加工长度）。

2. 各行业检测范围的具体要求

2.1 航空航天领域（高温合金、钛合金等难加工材料）

• 几何精度： 跳动要求极其严格（通常≤0.005mm），刃口钝化（Re）必须均匀且精确控制，以降低刃口热应力和微崩风险。

• 材料与涂层： 优先选用超细晶粒硬质合金或PCD/CBN材质。涂层需具备高硬度、高抗氧化性（如AlTiN基纳米复合涂层）。要求进行严格的涂层结合力与热疲劳测试。

• 性能验证： 必须进行针对性的难加工材料试切，评估其在高温下的抗扩散磨损和抗月牙洼磨损能力。刀具寿命和加工稳定性是关键。

2.2 模具与精密加工领域（淬火钢、模具钢）

• 几何精度： 高精度铣刀（如球头铣刀）的形状公差（球头轮廓度）要求高，通常≤0.005mm，以保证模具型面精度。

• 刃口质量： 要求镜面或近镜面刃口粗糙度（前刀面Ra≤0.2μm），刃口必须无缺陷，以实现高表面质量加工。

• 动平衡等级： 对于高速精加工，要求进行动平衡检测，平衡等级达到G2.5或更高（ISO 1940-1标准），以防止高速振动。

2.3 汽车大批量制造领域（铸铁、铝合金、普通结构钢）

• 尺寸一致性与互换性： 强调大批量刀具尺寸的统计过程控制（SPC），直径、长度等关键尺寸的Cpk值需≥1.33。

• 涂层可靠性： 重点关注涂层在干切削或微量润滑条件下的耐磨性和抗崩刃性。要求进行长时间、稳定寿命的切削测试。

• 效率与经济性： 检测重点偏向于刀具的耐磨寿命和加工效率的稳定性，对单件成本敏感。

2.4 通用机械与一般金属加工

• 综合性能达标： 满足国家或行业相关标准（如GB/T 6117、ISO 1641等）对尺寸、形位公差和材料硬度的基本要求。

• 功能性与安全性： 确保无影响使用的宏观缺陷，切削性能满足常规材料加工需求。

3. 检测仪器的原理和应用

3.1 光学测量仪器

• 万能工具显微镜： 利用光学成像和精密工作台移动，通过目镜或CCD成像测量二维几何尺寸和角度。适用于测量铣刀的刃形角度、齿距、刃宽等。

• 投影仪/影像测量仪： 将被测刀具轮廓放大投影到屏幕上或通过数字图像处理，与标准图形对比测量。适用于轮廓复杂的成型铣刀快速检测。

• 白光干涉仪/共聚焦显微镜： 利用白光干涉原理或共聚焦扫描，获取被测表面的三维形貌。核心应用于纳米级精度的刃口钝化半径（Re）和表面粗糙度测量。

3.2 接触式测量仪器

• 刀具预调测量仪： 集成高精度旋转主轴和光学/接触式测头，可快速、准确地测量刀具的径向跳动、端面跳动、直径和长度，实现机床外对刀。

• 圆度仪/圆柱度仪： 通过高精度气浮主轴带动刀具旋转，高精度位移传感器接触测量，评价刀杆圆柱度、同轴度及径向跳动。

3.3 材料分析仪器

• 硬度计： 洛氏、维氏硬度计通过压头在特定载荷下压入材料表面，测量压痕深度或对角线长度换算硬度值。

• 扫描电子显微镜（SEM）与能谱仪（EDS）： SEM利用聚焦电子束扫描样品，获取高分辨率表面形貌；EDS分析激发出的特征X射线，获得微区元素成分。用于涂层断面分析、磨损形貌观察和失效分析。

• X射线衍射仪（XRD）： 利用X射线在晶体中的衍射现象，分析材料的物相组成、晶格常数和残余应力。

3.4 性能测试仪器

• 测力仪（如压电式测力仪）： 基于压电效应，将切削力转换为电荷信号进行测量。用于研究切削参数对切削力的影响，优化刀具几何和加工工艺。

• 动平衡机： 通过传感器检测刀具-刀柄系统旋转时的不平衡量引起的振动，并确定不平衡量的相位和大小，指导去重修正，确保高速切削稳定性。
