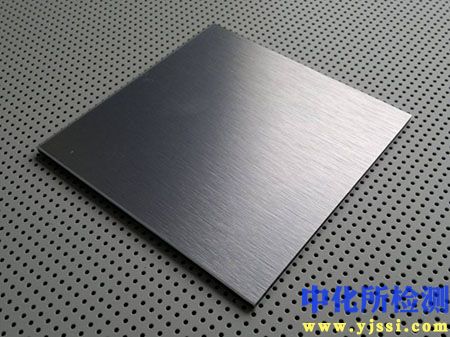

拉丝板检测技术规范

1. 检测项目分类及技术要点

拉丝板检测的核心在于评估其表面质量、机械性能、尺寸精度及耐腐蚀性，以确保其满足后续加工及终端应用要求。

1.1 表面质量检测

• 表面缺陷：

  • 技术要点： 在充足、均匀的漫射光下进行目视或借助3-5倍放大镜检查。主要检测划伤、压痕、辊印、色差、氧化斑、麻点、起皮、过烧等缺陷。

  • 量化标准： 缺陷深度通常不得超过板材厚度公差之半，或依据具体标准（如GB/T 4237、ASTM A480）判定。例如，对于建筑装饰用板，表面不允许存在肉眼在1米距离内可见的明显缺陷。

• 表面粗糙度（丝纹特征）：

  • 技术要点： 使用触针式粗糙度仪（如Taylor Hobson）或非接触式光学轮廓仪进行测量。

  • 关键参数： 主要评价轮廓算术平均偏差（Ra）值，范围通常在0.1μm至1.6μm之间。需确保丝纹方向一致、纹理均匀，无乱丝、断丝现象。

• 光泽度：

  • 技术要点： 使用60°角光泽度计测量，单位GU。拉丝板通常为低光泽度哑光表面。

  • 控制范围： 根据工艺不同，光泽度一般控制在50-150 GU以下，需保证板面光泽均匀一致。

1.2 机械性能检测

• 硬度：

  • 技术要点： 常用洛氏硬度（HRB）或维氏硬度（HV）测试。取样需远离边缘，测试点间距应大于压痕对角线长度的3倍。

  • 典型要求： 常见不锈钢拉丝板（如304）的硬度范围约为HRB 70-90。高硬度要求板材（如用于耐磨部件）需进行专项考核。

• 拉伸试验：

  • 技术要点： 依据GB/T 228.1或ASTM E8标准制备试样，在万能材料试验机上进行。

  • 核心指标： 测定抗拉强度（Rm）、规定塑性延伸强度（Rp0.2）和断后伸长率（A）。例如，304不锈钢拉丝板Rm通常不低于515 MPa，Rp0.2不低于205 MPa，A不低于40%。

• 弯曲试验：

  • 技术要点： 依据标准进行180°弯曲试验，弯芯直径通常为板厚的1-2倍。

  • 判定标准： 弯曲外侧不得出现裂纹或起皮，验证材料的成形性。

1.3 尺寸与形位公差检测

• 厚度与宽度：

  • 技术要点： 使用精度不低于0.01mm的外径千分尺或激光测厚仪，在板材两端及中间多点测量。宽度用钢卷尺或游标卡尺测量。

  • 公差标准： 严格执行GB/T 3280（冷轧不锈钢板）或相应订单协议的厚度公差，常见为±0.02mm至±0.1mm不等。

• 不平度：

  • 技术要点： 将板材自由放置于平台上，用塞尺测量板面与平台之间的最大间隙。

  • 允许值： 通常要求每米长度内不平度不大于5mm，高级装饰用途要求更高。

1.4 材质与耐腐蚀性检测

• 化学成分分析：

  • 技术要点： 使用火花直读光谱仪（OES）或X射线荧光光谱仪（XRF）进行快速无损筛查，仲裁时采用化学湿法分析。

  • 控制要点： 确保关键合金元素（如Cr、Ni、Mo、C）含量符合目标牌号标准（如304的Cr 18.0-20.0%， Ni 8.0-10.5%）。

• 耐腐蚀性测试：

  • 盐雾试验： 依据GB/T 10125进行中性盐雾试验（NSS），用于评价基础耐蚀性及对比不同批次质量。装饰用板通常要求72小时以上无红锈。

  • 铜加速乙酸盐雾试验（CASS）： 用于更快速、苛刻地评估装饰性镀层或表面处理层的耐蚀性，测试时间通常为8-24小时。

2. 各行业检测范围的具体要求

2.1 建筑装饰与家电行业

• 核心关注点： 外观美感、耐指纹性、耐轻微腐蚀。

• 具体要求：

  • 表面质量： 要求极高，近乎零容忍可见缺陷。丝纹需清晰、均匀、连续，色差控制严格（ΔE通常小于1.0）。

  • 耐指纹性： 需进行涂油或涂层处理，并进行抗指纹效果测试（接触角测量）和耐汗渍/人工手印测试。

  • 耐腐蚀性： 至少通过48小时中性盐雾试验。用于厨房电器或潮湿环境时，要求更高。

2.2 电子通信行业（如手机中框、外壳）

• 核心关注点： 超高尺寸精度、表面纳米级粗糙度、耐磨性、电磁屏蔽性（部分要求）。

• 具体要求：

  • 尺寸公差： 厚度公差常要求±0.03mm以内，平整度要求极高。

  • 表面粗糙度： Ra值要求严格，通常在0.1-0.4μm区间，需使用白光干涉仪等高精度设备检测。

  • 阳极氧化膜检测（若适用）： 检测氧化膜厚度（膜厚仪）、显微硬度、耐磨性（RCA纸带耐磨测试）及颜色一致性。

2.3 食品制药与医疗器械行业

• 核心关注点： 卫生安全、易清洁、耐化学介质腐蚀、无菌性。

• 具体要求：

  • 表面清洁度与钝化： 检测表面残留的游离铁（铁氰化钾试验）和钝化膜完整性（硫酸铜滴定试验）。

  • 粗糙度： 要求较低的Ra值（通常Ra < 0.8μm）以减少微生物附着。

  • 材质纯净度： 严格控制有害元素（如Pb、Cd、As）迁移。需符合相关行业法规（如FDA 21 CFR 175.300， GB 4806.9）。

2.4 工业设备与零部件行业

• 核心关注点： 结构强度、耐磨性、耐腐蚀性（特定工业环境）。

• 具体要求：

  • 机械性能： 作为必检项目，强度、硬度指标要求明确，并可能要求进行低温冲击试验。

  • 耐磨性： 可能进行Taber耐磨试验，评估表面丝纹的耐磨性能。

  • 耐化学腐蚀： 根据接触介质（酸、碱、化学品）进行特定腐蚀试验或晶间腐蚀试验（如硫酸-硫酸铜法）。

3. 检测仪器的原理和应用

3.1 表面粗糙度仪

• 原理： 触针式仪器通过金刚石探针在表面匀速移动，其垂直位移经传感器转化为电信号，经放大处理后计算Ra等参数。光学式（如白光干涉仪）利用光波干涉原理，通过相移技术重建表面三维形貌。

• 应用： 定量评价拉丝纹理的粗糙度，监控拉丝工艺（砂带粒度、速度）的稳定性。

3.2 光泽度计

• 原理： 在规定入射角（如60°）下，发射一束标准光源的光至表面，测量同一角度下镜面反射光的光通量，与标准板反射光通量对比得到光泽度值。

• 应用： 快速评估板面光泽均匀性，确保批次一致性，防止因抛光不均或清洗不净导致的光泽差异。

3.3 直读光谱仪（OES）

• 原理： 样品作为电极，在高压火花激发下，元素原子发生能级跃迁并发射特征光谱。通过光栅分光，由光电倍增管检测特定波长光谱强度，对照校准曲线计算元素含量。

• 应用： 原材料入库和成品快速成分验证，确保材质牌号符合要求，防止混料。

3.4 盐雾试验箱

• 原理： 将一定浓度的氯化钠溶液通过压缩空气雾化，形成均匀的盐雾沉降在箱内样品表面，通过控制温度、湿度、喷雾量来模拟和加速腐蚀环境。

• 应用： 评价拉丝板基材及表面处理层（如涂层、钝化膜）的耐腐蚀性能，是质量控制和工艺筛选的关键设备。

3.5 万能材料试验机

• 原理： 采用伺服电机或液压系统对标准试样施加轴向拉力，通过负荷传感器和引伸计实时测量力值与变形，经软件处理得到应力-应变曲线及各项力学性能参数。

• 应用： 测定拉丝板的抗拉强度、屈服强度、延伸率等核心力学指标，是判断其能否满足结构设计和加工成形要求的关键依据。
