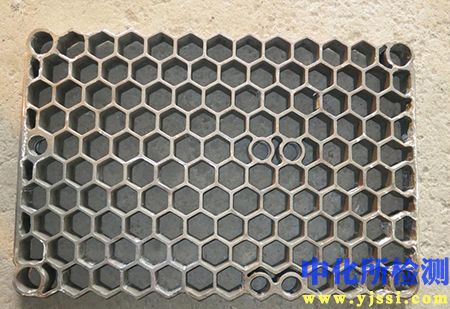

耐热钢检测技术

1. 检测项目分类及技术要点

耐热钢检测主要包括材料成分、微观组织、力学性能、物理性能及高温耐久性能五大类。

1.1 材料成分分析

• 光谱分析：采用火花直读光谱仪（OES）或电感耦合等离子体光谱仪（ICP-OES）进行定量分析。关键元素包括：Cr (8-30%)、Ni (0-35%)、Mo、W、V、Nb、Ti、Al、C等。必须精确控制C含量（通常0.03-0.15%），以防止高温下有害碳化物过度形成。

• 碳硫分析：使用高频红外碳硫分析仪，精度需达0.0001%。

• 气体分析：利用惰性气体熔融-红外/热导法测定氧、氮、氢含量，控制其分别在30ppm、100ppm、2ppm以下，防止高温下产生晶界脆化。

1.2 微观组织检验

• 金相检验：

  • 晶粒度：按ASTM E112评定，通常要求5-8级。粗晶粒抗蠕变性能优，但疲劳性能下降。

  • 相组成与分布：识别并量化奥氏体、铁素体、δ-铁素体含量（通常要求<5%，以防热疲劳开裂）。使用苦味酸盐酸溶液或电解侵蚀显示碳化物（如M23C6、MX）及金属间化合物（如σ相、Laves相）。

• 扫描电子显微镜（SEM）与能谱分析（EDS）：分析微米级析出相成分、形态及晶界特征。

• 透射电子显微镜（TEM）：用于纳米级析出相（如γ‘相-Ni3(Al,Ti)、MC、M23C6）的晶体结构分析，评估其强化效果。

1.3 力学性能测试

• 室温力学性能：包括抗拉强度（≥520 MPa）、屈服强度（≥205 MPa）、延伸率（≥35%）、断面收缩率及硬度（HB 150-230）。

• 高温短时力学性能：在600-1100℃下测试高温抗拉强度及屈服强度。

• 蠕变与持久强度测试：核心测试项目。在恒定温度（如650℃）和恒定载荷下，测试材料至断裂的时间或规定蠕变变形量（通常1%）的时间。数据用于外推设计寿命（如10万小时、20万小时）的许用应力。

• 疲劳性能：包括高温低周疲劳（应变控制）和高周疲劳测试，评估在交变热应力下的寿命。

1.4 物理性能测试

• 热膨胀系数：使用热膨胀仪测定20-1000℃范围内的平均线膨胀系数，为设计提供热应力计算依据。

• 热导率：使用激光闪射法测定不同温度下的热扩散系数，计算热导率。

1.5 高温耐久性能与失效分析

• 抗氧化/抗渗碳性：在模拟气氛中高温暴露后，测量单位面积增重，评估氧化皮剥落倾向，观察内氧化/渗碳层深度。

• 长期时效组织稳定性：在服役温度下进行长达数千小时的时效，定期取样分析组织演变（如二次析出、相转化），评估脆化倾向。

• 失效分析：对失效件进行宏微观断口分析、腐蚀产物分析、裂纹路径（穿晶/沿晶）鉴定，确定失效模式（如蠕变断裂、疲劳、应力腐蚀、氧化失效）。

2. 各行业检测范围的具体要求

2.1 电力行业（超超临界火电、核电）

• 锅炉管道（如T/P91、T/P92、Super304H）：

  • 核心检测：高温持久强度（目标寿命>20万小时）、微观组织稳定性（防止Laves相析出脆化）、蒸汽侧氧化抗性。

  • 关键指标：650℃/10万小时持久强度≥100 MPa；氧化皮厚度增长速率<0.1 mm/年。

• 汽轮机转子、叶片（如Inconel 617、GH4169）：

  • 核心检测：低周疲劳与蠕变交互作用性能、高温高周疲劳强度、残余应力测定。

  • 无损检测：必须100%进行超声波探伤（UT）和渗透探伤（PT），确保无内部缺陷。

2.2 石油化工与煤化工

• 转化炉管、裂解炉管（如HP40Nb、HK40）：

  • 核心检测：抗渗碳性能（在碳势a_c>1的气氛中）、蠕变断裂塑性、炉管外壁高温氧化与内壁渗碳层深度监测。

  • 在线检测：定期采用超声波测厚监控炉管蠕变减薄，采用红外热像仪监测管壁温度场分布。

• 加氢反应器（如2.25Cr-1Mo-0.25V）：

  • 核心检测：回火脆化倾向（通过步冷试验前后冲击韧性转变温度VTr54变化评估，要求ΔVTr54≤0℃）、氢致开裂（HIC）测试、堆焊层剥离试验。

2.3 航空航天

• 发动机涡轮盘、叶片（如Inconel 718、Haynes 230）：

  • 核心检测：高温拉伸与蠕变性能（至1100℃）、热机械疲劳（TMF）性能、粉末冶金材料的缺陷（如夹杂物）控制。

  • 严格无损检测：所有关键件需进行荧光渗透检测（FPI）和X射线检测（DR/CT），检测灵敏度极高。

• 燃烧室：

  • 核心检测：抗氧化涂层结合强度、基体材料的热疲劳性能。

2.4 汽车行业（涡轮增压器、排气歧管）

• 材料（如409、441铁素体不锈钢）：

  • 核心检测：热机械疲劳性能（模拟启停循环）、焊接接头的高温性能、高温盐雾腐蚀性能。

3. 检测仪器的原理和应用

3.1 化学成分分析仪器

• 直读光谱仪（OES）：原理为样品在火花放电下激发生成特征原子光谱，通过光栅分光和光电倍增管检测强度进行定量。用于炉前快速分析和成品验证，分析时间<30秒。

• 电感耦合等离子体光谱仪（ICP-OES）：样品溶液经雾化后由氩等离子体激发，检测特征谱线。精度更高，用于痕量元素及标准物质定值分析。

3.2 微观组织分析仪器

• 光学显微镜：配备高温台，可动态观察组织在加热过程中的变化（如相变温度）。

• 扫描电子显微镜（SEM）：利用聚焦电子束扫描样品，检测二次电子、背散射电子成像。配备电子背散射衍射（EBSD）可分析晶粒取向、晶界类型；配备能谱仪（EDS）可进行微区成分半定量分析。

• 透射电子显微镜（TEM）：高能电子束穿透超薄样品，形成明暗场像及衍射花样。用于解析纳米析出相的晶体结构、与基体的共格关系，是研究强化机制的关键设备。

3.3 力学与物理性能测试设备

• 高温蠕变持久试验机：核心设备。具备高精度载荷保持（误差<±1%）、温度控制（梯度<±2℃）和变形测量系统（引伸计分辨率达1μm）。试验周期长达数月至数年。

• 热机械疲劳试验机：可独立或同步控制温度与机械应变，模拟复杂的热-力耦合循环。

• 激光闪射热导仪：用短脉冲激光照射样品正面，红外探测器监测背面温升曲线，计算热扩散系数。测试范围-125℃至2000℃。

3.4 无损检测设备

• 超声波探伤仪（UT）：利用压电换能器发射/接收高频声波，通过缺陷处回波信号进行定位定量。自动化相控阵超声（PAUT）可用于复杂几何工件检测。

• X射线实时成像系统（DR）与计算机断层扫描（CT）：DR提供二维投影图像，CT通过多角度投影重建三维内部结构，尤其适用于航空航天精密铸件内部疏松、缩孔检测。

• 涡流检测仪（ET）：利用电磁感应原理，检测近表面裂纹及电导率变化，常用于管材、棒材表面及近表面缺陷的快速筛查。
