镍铁检测技术内容

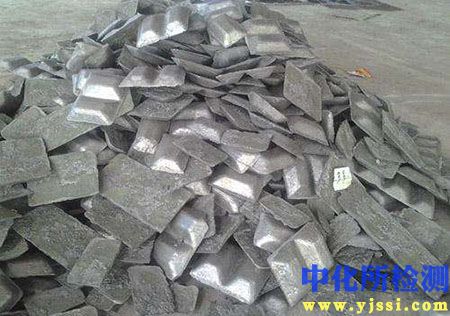

镍铁是由镍和铁组成的合金，广泛应用于不锈钢、特种合金、电镀及电池等领域。其质量检测对确保下游产品性能至关重要。检测主要围绕化学成分、物理性能及内部缺陷展开。

1. 检测项目分类及技术要点

1.1 化学成分分析
此为镍铁检测的核心，直接决定其牌号与应用价值。

• 主量元素：

  • 镍（Ni）：核心检测项目，含量通常在10%-80%以上。高品位镍铁（Ni≥15%）常用X射线荧光光谱法（XRF）和电感耦合等离子体原子发射光谱法（ICP-OES）。低品位镍铁（如红土镍矿生产的镍生铁）需采用精密湿法分析，如丁二酮肟重量法（基准方法）或EDTA滴定法。

  • 铁（Fe）：通常为余量成分，采用重铬酸钾滴定法或ICP-OES/XRF测定。

• 关键杂质元素：

  • 碳（C）：影响合金硬度及耐腐蚀性，采用高频-红外吸收法。

  • 硫（S）、磷（P）：有害元素，严重损害热加工性能和机械性能，多采用高频-红外吸收法（S）和磷钼蓝分光光度法或ICP-OES（P）。

  • 硅（Si）、锰（Mn）、铬（Cr）：常见合金或杂质元素，使用XRF或ICP-OES快速测定。

  • 微量元素：如铜（Cu）、钴（Co）、铅（Pb）、砷（As）、锡（Sn）等，对高端应用（如电池材料）有严格限制，需采用ICP-OES或电感耦合等离子体质谱法（ICP-MS）。

1.2 物理性能与金相检测

• 物理性能：包括硬度（布氏、洛氏）、抗拉强度、延伸率等，依据相关金属材料测试标准在制样后使用万能试验机、硬度计进行。

• 金相分析：通过光学显微镜或扫描电镜（SEM）观察相组成、晶粒度、夹杂物（如硅酸盐、硫化物）的形态、分布及评级，评估冶炼质量及对加工性能的影响。

• 宏观组织检验：通过酸蚀或硫印试验检查铸锭或连铸坯的缩孔、疏松、偏析等缺陷。

1.3 无损检测
主要用于镍铁铸锭、块状产品或后续加工材。

• 超声波检测（UT）：用于检测内部裂纹、夹杂、气孔等缺陷。

• 射线检测（RT）：主要用于薄板或焊缝，检测内部体积型缺陷。

• 渗透检测（PT）：用于检测表面开口缺陷。

2. 各行业检测范围的具体要求

不同下游行业对镍铁的质量要求侧重点差异显著。

• 不锈钢行业（主要应用领域）：

  • 核心要求：高镍含量（通常使用8-15%或更高品位的镍铁）、严格控制有害元素磷（P）和硫（S）（一般要求P≤0.03%，S≤0.03%），以保障不锈钢的耐蚀性、成型性和焊接性。

  • 关注点：碳（C）含量根据不锈钢种类（奥氏体、马氏体）有不同要求。铬（Cr）含量也需监控，以避免影响最终不锈钢的成分调配。

• 特种合金及高温合金行业：

  • 核心要求：极高的化学成分纯净度。除对主元素镍、铁有精确范围要求外，对铅（Pb）、铋（Bi）、砷（As）、锡（Sn）、锑（Sb）等低熔点有害微量元素（“五害”元素）的限制极为苛刻（常要求单个元素≤0.001%），防止合金在高温下发生晶界脆化。

  • 关注点：需使用ICP-MS等高灵敏度设备进行痕量元素分析。

• 电镀行业（使用纯镍或镍盐为主，镍铁合金电镀有特定应用）：

  • 核心要求：若使用镍铁合金阳极，要求成分均匀、杂质含量极低，特别是铜（Cu）、锌（Zn）等金属杂质，以防止污染电解液，影响镀层质量和光泽度。

• 新能源电池行业（如镍氢电池等）：

  • 核心要求：对用于电池材料的镍铁产品，除主成分要求外，重点控制钴（Co）、铜（Cu）、锰（Mn）等影响电化学性能的元素，以及硫（S）、氯（Cl）等可能损害电池寿命的杂质。

3. 检测仪器的原理和应用

• X射线荧光光谱仪（XRF）：

  • 原理：样品受高能X射线激发，发射出具有元素特征能量的荧光X射线，通过测量其波长或能量进行定性和定量分析。

  • 应用：用于镍铁中Ni、Fe、Cr、Si、Mn、P、S等主次成分的快速、无损现场检测或过程控制。对制样要求高（需磨平抛光或熔铸成玻璃片），精度略低于湿法及ICP-OES。

• 电感耦合等离子体原子发射光谱仪（ICP-OES）：

  • 原理：样品溶液经雾化送入高温等离子体炬中，元素被激发发射特征波长光，经分光系统检测强度进行定量。

  • 应用：镍铁化学成分分析的主流仪器。可同时、快速、准确地测定主量、微量及痕量元素（Ni、Fe、Co、Cu、Pb、As等），检测下限低，线性范围宽，是实验室精确分析的核心设备。

• 高频-红外碳硫分析仪：

  • 原理：样品在高温氧气流中燃烧，碳和硫分别转化为CO₂和SO₂，用红外检测器测量其吸收强度。

  • 应用：专用于准确、快速测定镍铁中碳和硫的含量，是控制产品质量的关键设备。

• 电感耦合等离子体质谱仪（ICP-MS）：

  • 原理：在ICP-OES基础上，将激发的离子引入质谱仪，按质荷比分离检测。

  • 应用：用于测定镍铁中超痕量杂质元素（如Pb、Bi、As、Sn、Sb等，检测限可达ppb级），主要满足特种合金、高温合金等高纯材料的苛刻要求。

• 光学/扫描电子显微镜（OM/SEM）及能谱仪（EDS）：

  • 原理：OM利用可见光成像；SEM利用聚焦电子束扫描成像；EDS附属于SEM，通过分析特征X射线进行微区成分分析。

  • 应用：OM用于常规金相组织、晶粒度、夹杂物评级；SEM-EDS用于更精细的显微组织观察、相鉴定及夹杂物、析出相的成分分析。

• 传统湿法化学分析设备：

  • 原理：基于特定的化学反应（如沉淀、络合、氧化还原），通过滴定、重量、分光光度等方法测定。

  • 应用：如丁二酮肟重量法测高含量镍，仍是验证仪器分析结果的权威基准方法。在部分缺乏大型仪器或仲裁分析时使用。
