玛钢检测详细技术内容

玛钢，即可锻铸铁，其检测是确保材料性能满足设计及服役要求的关键环节。检测贯穿原材料、生产过程及成品全流程。

一、 检测项目分类及技术要点

玛钢检测主要分为成分、力学性能、金相组织、尺寸与表面质量、无损检测及特殊性能六大类。

1. 化学成分分析

• 核心要素： 控制C（2.4%-2.9%）、Si（1.0%-1.6%）、Mn、P、S等元素的含量是获得优良可锻化处理和最终性能的基础。

• 技术要点：

  • 取样：应在铁水浇注中期取自铸态试块或专用试样，避免偏析。

  • 方法：首选火花放电原子发射光谱法（OES），用于炉前快速分析；仲裁或精密分析采用电感耦合等离子体原子发射光谱法（ICP-OES） 或碳硫分析仪。

  • 关键控制：碳当量（CE）需严格控制，影响铸造性能和石墨化进程；微量元素如Cr、Bi、Sb等需监控，因其可能阻碍石墨化。

2. 力学性能测试

• 核心项目： 抗拉强度（Rm）、屈服强度（Rp0.2）、断后伸长率（A）、布氏硬度（HBW）。

• 技术要点：

  • 试样制备： 需使用与铸件同包铁水单独浇注的标准拉伸试样（通常为φ12mm或φ14mm平行段），不可从铸件本体随意截取，以保证数据可比性。

  • 测试标准： 严格遵循GB/T 9440（中国）、ASTM A47/A47M（国际）等标准。

  • 硬度测试： 在铸件指定平面区域进行，多点测量取平均值。不同牌号（如KTH300-06， KTH350-10， KTZ450-06等）有明确的硬度范围要求。

3. 金相组织检验

• 核心要素： 评估石墨形态、分布及基体组织。

• 技术要点：

  • 石墨形态： 黑心可锻铸铁要求团絮状石墨，白心可锻铸铁要求部分团絮状与少量珠光体周边石墨。需评估石墨的形状、大小、分布（分级参照标准图谱）。

  • 基体组织： 铁素体可锻铸铁基体主要为铁素体；珠光体可锻铸铁基体为珠光体或珠光体+铁素体。需观察珠光体含量、形态及是否存在残留游离渗碳体。

  • 制样要求： 试样经切割、镶嵌、研磨、抛光后，在未侵蚀状态下观察石墨，经4%硝酸酒精侵蚀后观察基体组织。使用金相显微镜（通常100x-500x）进行分析评级。

4. 尺寸与表面质量检测

• 核心要素： 几何尺寸公差、重量偏差、表面缺陷。

• 技术要点：

  • 尺寸检测： 使用数字式卡尺、高度规、三坐标测量机（CMM） 等。对于复杂铸件，需依据三维CAD模型进行比对检测。

  • 表面缺陷： 目视或借助工业内窥镜检查缩孔、缩松、裂纹、冷隔、粘砂等。渗透检测（PT） 常用于检测表面开口缺陷。

5. 无损检测（NDT）

• 核心项目： 内部缺陷检测。

• 技术要点：

  • X射线实时成像检测（DR）： 利用X射线穿透铸件，在平板探测器上形成数字图像，高效检测内部缩孔、气孔、夹渣等。

  • 超声波检测（UT）： 适用于厚度较大或形状较简单的铸件，用于检测内部裂纹、缩松等。需注意铸件晶粒结构对声波衰减和噪声的影响。

  • 磁粉检测（MT）： 适用于铁磁性玛钢件（尤其珠光体基体），检测表面及近表面缺陷。

6. 特殊性能测试

• 压力密封性测试： 对管件、阀门等承压件进行水压或气压试验，在指定压力下保持一段时间，检查有无渗漏。

• 镀层/涂层测试： 对电镀锌、热浸镀锌等表面处理的铸件，进行镀层厚度测量（磁性法或金相法）、附着力、盐雾试验等。

二、 各行业检测范围的具体要求

不同应用领域对玛钢件的性能侧重有显著差异，检测范围和标准随之调整。

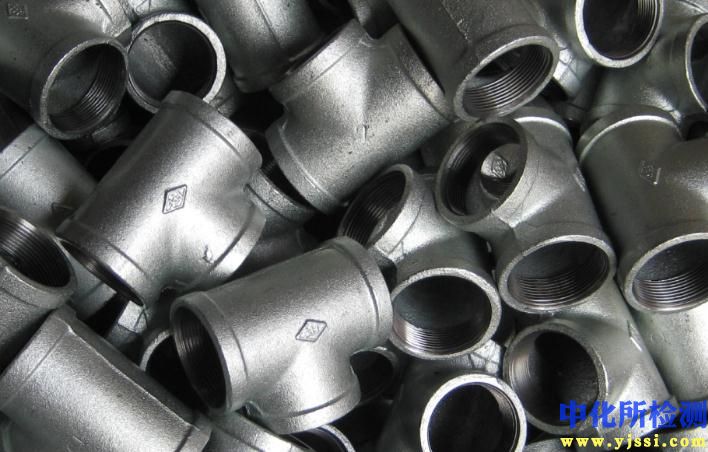

1. 管道连接与流体输送行业（管件、阀门）

• 核心要求： 压力密封性、耐腐蚀性、尺寸互换性。

• 具体要求：

  • 压力试验： 必须100%进行。例如，符合GB/T 3287的可锻铸铁管路连接件，需按公称压力1.5-2倍进行水压试验。

  • 尺寸与螺纹检测： 螺纹精度（使用螺纹环规/塞规）、关键装配尺寸是关键检测项目，直接影响安装与密封。

  • 镀层检测： 热浸镀锌层厚度、均匀性及附着力需严格符合相关标准（如ISO 10684）。

2. 汽车与轨道交通行业（支架、转向节、制动系统零件）

• 核心要求： 高强度、高韧性、疲劳性能、安全性。

• 具体要求：

  • 力学性能： 倾向于使用珠光体可锻铸铁（KTZ系列），要求更高的抗拉强度和疲劳极限。需提供全面的力学性能报告。

  • 无损检测： 对安全件（如制动零件）通常要求100%进行X射线或超声波检测，内部缺陷接受标准严苛。

  • 金相组织： 对石墨形态和基体组织均匀性要求极高，以确保疲劳性能稳定。

3. 电力金具与建筑扣件行业（线夹、脚手架连接件）

• 核心要求： 足够的强度、良好的韧性、耐大气腐蚀、连接可靠性。

• 具体要求：

  • 力学性能与硬度： 常规力学性能测试结合布氏硬度检测，确保安装时不会断裂或过度变形。

  • 尺寸与公差： 确保批量生产的互换性和安装便捷性。

  • 环境适应性试验： 可能要求进行盐雾试验或周期性湿热试验，评估其长期耐候性。

4. 通用机械与农用机械行业（工具壳体、犁铧、连杆）

• 核心要求： 良好的综合力学性能、耐磨性、成本效益。

• 具体要求：

  • 性能权衡： 根据部件受力情况，选择铁素体或珠光体基体，检测项目相应调整。

  • 耐磨性评估： 对耐磨件，除硬度检测外，可能需要进行磨损试验。

  • 缺陷容限： 相较于汽车安全件，内部缺陷的接受标准可能相对宽松，但需确保不影响使用功能。

三、 检测仪器的原理和应用

1. 火花放电原子发射光谱仪（OES）

• 原理： 样品作为电极，在高压下产生火花放电，使原子气化并被激发，测量特征谱线的强度进行定量分析。

• 应用： 炉前快速成分分析，2-3分钟内得出主要及微量元素含量，用于生产过程即时控制。

2. 金相显微镜

• 原理： 利用光学放大系统，观察经制备的样品表面微观组织形貌。

• 应用： 石墨形态和基体组织评级，是判定玛钢热处理质量（可锻化退火是否充分）的核心工具。常配备图像分析系统进行定量统计。

3. 万能材料试验机

• 原理： 通过伺服系统对标准试样施加轴向拉伸力，同步测量力值与变形量，生成应力-应变曲线。

• 应用： 测定抗拉强度、屈服强度、断后伸长率等核心力学性能指标。

4. X射线实时成像检测系统（DR）

• 原理： X射线穿透工件，由于内部缺陷部位对射线衰减程度不同，到达平板探测器的射线强度产生差异，形成数字灰度图像。

• 应用： 内部缺陷（气孔、缩松、夹渣）的快速可视化检测与存档，效率远高于传统胶片射线检测（RT）。

5. 三坐标测量机（CMM）

• 原理： 通过探针接触工件表面，获取点的三维坐标，通过与CAD模型或理论尺寸对比，计算几何尺寸、形状与位置公差。

• 应用： 复杂玛钢铸件的精密尺寸检测，尤其适用于具有曲面、孔系、复杂轮廓的零件。

6. 布氏硬度计

• 原理： 在一定载荷下，将规定直径的硬质合金球压入试样表面，保持规定时间后，测量压痕直径，计算布氏硬度值（HBW）。

• 应用： 玛钢铸件本体硬度的常规检测，因其压痕面积大，能较好反映材料的平均性能，对组织不均匀性不敏感。
