横臂检测技术详解

1. 检测项目分类及技术要点

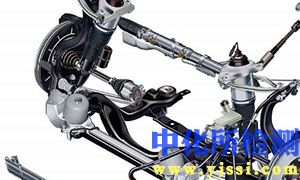

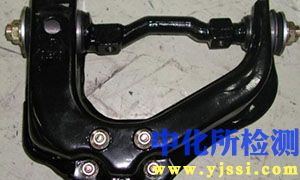

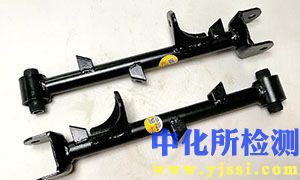

横臂检测是一项系统性质量评估，核心在于验证其几何精度、力学性能及材料完整性，确保其在服役中的稳定与安全。

1.1 几何尺寸与形位公差检测

• 技术要点：

  • 关键尺寸： 臂体长度、截面尺寸（如直径、壁厚）、连接孔位（孔径、孔距、位置度）。通常使用高精度卡尺、千分尺、三坐标测量机（CMM）进行，CMM的空间点探测精度可达±（2.0+L/350）µm（L为测量长度，单位mm）。

  • 直线度与平行度： 评估臂体轴线的弯曲变形。采用激光准直仪或电子水平仪，结合直线度算法（如最小二乘法），测量偏差通常要求≤0.5mm/m。

  • 扭转角： 针对可旋转横臂，检测其理论轴线与实际旋转轴线的角度偏差，使用光学自准直仪或配备电子水平仪的专业工装，精度要求通常在±0.1°以内。

1.2 力学性能检测

• 技术要点：

  • 静载试验： 模拟最大工作载荷的1.25-1.5倍（依据安全系数要求）进行加载，保持规定时间（通常≥30分钟），检测永久变形量（要求≤0.1%臂长）与焊缝有无开裂。

  • 疲劳试验： 施加交变循环载荷，载荷谱依据实际工况制定（如载荷范围、循环次数）。评估其疲劳寿命是否达到设计要求（常见循环基数在1×10⁶次以上）。采用伺服液压疲劳试验机，监控裂纹萌生与扩展。

  • 刚度（挠度）测试： 在额定载荷下，测量横臂末端的弹性变形量。需排除支撑结构变形影响，挠度值一般要求≤臂长的1/500至1/800，具体取决于应用场景。

1.3 材料与焊缝无损检测

• 技术要点：

  • 超声波检测： 用于检测母材及焊缝内部缺陷（如气孔、夹杂、未熔合）。采用脉冲反射法，使用2.5-5MHz探头，根据标准（如ISO 17640）评判缺陷当量尺寸和位置。

  • 磁粉检测/渗透检测： 用于检测表面及近表面缺陷。磁粉检测适用于铁磁性材料，能发现微米级裂纹；渗透检测适用于所有非多孔性材料，灵敏度高。

  • 射线检测： 对关键焊缝进行X射线或γ射线检测，获得缺陷的直观影像，用于定性、定量和定位分析，尤其适用于体积型缺陷。

1.4 表面处理与防腐检测

• 技术要点：

  • 涂层厚度： 使用磁性或涡流测厚仪，测量镀锌层、油漆层厚度，需多点测量取平均值，偏差通常要求为标称值的±10%。

  • 附着力： 采用划格法或拉开法，评估涂层与基体的结合强度，如划格法0-1级为合格。

  • 盐雾试验： 取样进行中性盐雾试验（如GB/T 10125），评估其耐腐蚀性能，时长根据防护等级要求可达数百至上千小时。

2. 各行业检测范围的具体要求

2.1 工程机械（汽车起重机、塔吊起重臂）

• 核心要求： 极高的结构安全性和抗疲劳性能。

• 具体要求：

  • 必须进行100%的焊缝无损检测（UT或RT），关键焊缝质量等级不低于ISO 5817-B级。

  • 静载试验载荷为额定起重量的1.25倍，臂端挠度有严格限制。

  • 疲劳试验需模拟实际起吊、回转、变幅等复合工况，寿命周期需远超设计使用年限。

  • 材料常采用高强度合金钢（如Q690），需核查材料质保书并进行硬度、化学成分复验。

2.2 电力行业（输电线路铁塔横担、变电站构架横梁）

• 核心要求： 良好的承载稳定性、耐腐蚀性和抗风振能力。

• 具体要求：

  • 几何尺寸，尤其是螺栓孔群的位置度，必须严格控制，确保现场安装精度。

  • 热浸镀锌层厚度要求≥86µm（610g/m²），均匀性需通过硫酸铜试验验证。

  • 需进行风荷载模拟下的动力响应分析，并结合应变测试验证。

  • 在污染严重或沿海地区，需额外进行C5-M级高腐蚀环境下的防腐性能测试。

2.3 轨道交通（接触网支撑定位装置横臂）

• 核心要求： 高精度、高可靠性、良好的疲劳和抗振动性能。

• 具体要求：

  • 形位公差要求极为严格，例如腕臂的安装孔位精度需保证接触网导线的静态几何参数误差在毫米级。

  • 必须通过严格的振动疲劳试验，模拟列车高速通过时的气动冲击和长期微振动，试验频率范围通常为1-50Hz。

  • 材料需具有优良的耐候性和低温柔韧性，尤其在寒冷地区。

2.4 医疗设备（医疗影像设备C形臂、放疗设备支撑臂）

• 核心要求： 极高的运动精度、稳定性和低辐射/磁干扰特性。

• 具体要求：

  • 检测重点在于运动过程中的重复定位精度（通常要求≤0.1mm）和末端轨迹精度。

  • 在承载状态下，检测由结构微变形导致的设备（如X射线球管）中心点漂移。

  • 用于MRI环境的横臂，必须使用无磁性材料（如铝合金、钛合金、特定不锈钢），并进行磁化率测试。

2.5 工业机器人（SCARA机器人水平臂、龙门架横梁）

• 核心要求： 高动态刚度、低惯量、高热稳定性。

• 具体要求：

  • 进行模态分析，获取臂体的一阶固有频率，以避免与机器人运动频率共振，通常要求一阶固有频率高于主要运动频率的3-5倍。

  • 检测在高速启停或换向时的振动衰减时间。

  • 对于精密应用，需评估环境温度变化或电机发热导致的臂体热变形对末端定位精度的影响。

3. 检测仪器的原理和应用

3.1 三坐标测量机

• 原理： 通过探测头（接触式触发探头或光学扫描探头）在三个相互垂直的导轨上移动，采集工件表面点的三维坐标值，通过软件构建几何元素并计算形位公差。

• 应用： 横臂的全面几何尺寸、孔位精度、直线度、平行度、平面度的最终精密检测。是首件鉴定和工艺验证的核心设备。

3.2 激光跟踪仪

• 原理： 基于激光干涉测距和角度编码器，跟踪反射靶镜的空间位置，实现大尺寸空间内的高精度三维动态测量。

• 应用： 特别适用于大型、超长横臂（如风电吊臂、大型龙门吊横梁）的现场安装几何精度检测和变形测量，测量范围可达数十米，精度在微米至毫米级。

3.3 伺服液压万能试验机/疲劳试验机

• 原理： 通过伺服阀控制液压作动器，对试件施加精确可控的静态或动态载荷。载荷、位移、应变信号由传感器反馈，形成闭环控制。

• 应用： 执行横臂或其典型试件的静载、拉伸、压缩、弯曲及高周/低周疲劳试验，验证其力学性能和安全寿命。

3.4 数字图像相关系统

• 原理： 通过双高速相机，在试件表面喷涂散斑，追踪加载过程中散斑图案的变形，全场、非接触式地计算位移场和应变场。

• 应用： 在力学试验中，直观显示横臂表面的全场应变分布、应力集中区域和裂纹萌生位置，用于优化结构设计。

3.5 超声波探伤仪

• 原理： 探头发射高频声波脉冲进入工件，遇到缺陷或底面时产生反射回波，通过分析回波的时间、幅度和形状来判断缺陷信息。

• 应用： 对横臂的钢板母材、对接焊缝、角焊缝进行内部缺陷的快速普查和定量分析，是保证焊接质量的关键手段。

3.6 便携式X射线探伤机

• 原理： 利用X射线穿透工件，由于缺陷部位与完好部位对射线的吸收衰减不同，在胶片或数字成像板上形成差异影像。

• 应用： 对工程机械、压力容器等行业的横臂关键焊缝进行“照相”检测，提供缺陷的直观永久记录，用于质量评定和存档。
