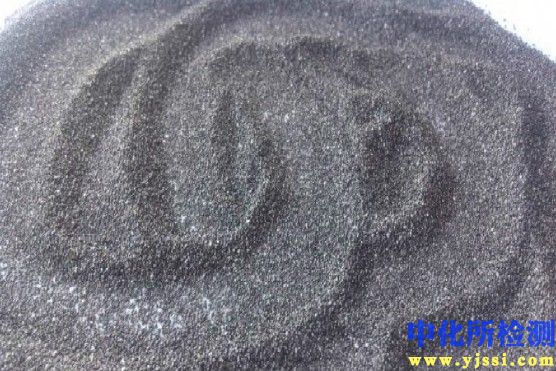

铁砂检测技术内容

1. 检测项目分类及技术要点

铁砂检测通常围绕其物理、化学和工艺性能展开，核心项目分类及技术要点如下：

1.1 物理性能检测

• 粒度分布：

  • 技术要点： 采用标准筛组（通常符合GB/T 6005或ASTM E11标准）进行干筛或湿筛分析。关键指标包括主粒度范围、粒度集中度（如三筛集中度）、平均细度（AFS细度）和含粉量（底盘残留）。需严格控制振筛时间、频率和样品量以确保重现性。

• 颗粒形状与表面形貌：

  • 技术要点： 使用光学显微镜或扫描电子显微镜（SEM）进行观察和统计。评估角形系数（通过对比实测颗粒表面积与等效球体表面积）、球形度及表面粗糙度、裂纹和孔洞情况。图像分析软件可进行定量统计。

• 堆积密度与紧实密度：

  • 技术要点： 采用标准量筒和震实仪（如GB/T 2684或JIS Z2604）。测定松散堆积密度和震实后的紧实密度，计算孔隙率。对铸造用砂的紧实率和强度有直接影响。

• 耐火度：

  • 技术要点： 将试样制成三角锥，在高温炉中以规定速率加热，测量其弯倒温度（如GB/T 7322）。优质铁砂的耐火度通常需高于1500°C。

• 灼烧减量：

  • 技术要点： 在950-1000°C的马弗炉中灼烧至恒重，计算质量损失百分比。用于评估砂中有机物、碳酸盐及结晶水的含量，直接影响铸造时的发气量。

1.2 化学成分检测

• 主成分与杂质含量：

  • 技术要点： 采用X射线荧光光谱法（XRF）进行快速无损的全元素半定量/定量分析。精确分析需使用电感耦合等离子体发射光谱法（ICP-OES）或原子吸收光谱法（AAS）。核心指标为SiO₂含量（优质铸造砂要求≥85%），以及关键杂质如Fe₂O₃、Al₂O₃、K₂O、Na₂O、CaO、MgO的含量，这些杂质会显著降低耐火度和烧结温度。

• 酸碱度（pH值）：

  • 技术要点： 将铁砂与去离子水按固定比例混合搅拌后，用精密pH计测量上清液的pH值。用于判断砂型与树脂粘结剂的匹配性（酸固化树脂需用酸性砂，碱性树脂反之）。

1.3 工艺性能检测（主要针对铸造行业）

• 强度：

  • 技术要点： 使用型砂强度试验机（如液压式或电子式）。制备标准“8”字形或圆柱形试样，测试其湿态、干态、热态及残留抗压、抗剪、抗拉强度。粘结剂种类和加入量是主要影响因素。

• 透气性：

  • 技术要点： 使用型砂透气性测定仪。在标准试样筒内制备试样，通入固定压力的空气（通常2000 Pa），测量其流量。透气性过高易造成铸件表面粗糙，过低则可能引发气孔缺陷。

• 韧性（破碎指数）：

  • 技术要点： 使用落球式韧性试验机。钢球从固定高度落在标准试样上，测量破碎后残留部分的质量百分比，评估砂型抵抗破坏的能力。

• 热稳定性与复用性（循环灼烧后性能衰减）：

  • 技术要点： 将砂样多次经历高温（如1000°C）灼烧-冷却循环，随后检测其粒度变化、强度下降及酸耗值变化，评估旧砂再生回用的潜力。

2. 各行业检测范围的具体要求

2.1 铸造行业

• 要求概述： 检测最为全面和严格，物理、化学及工艺性能均需系统控制。

• 具体范围与指标：

  • 砂型铸造（树脂砂、水玻璃砂、粘土砂）： 严格监控AFS细度（通常50-100）、角形系数（理想值接近1.0-1.1的圆形砂）、含泥量（<0.2%-0.5%）、灼烧减量（<0.3%-0.5%）、酸耗值（<5 mL）。强度、透气性需根据铸件材质（钢、铁、有色）和重量在工艺规程中明确范围。

  • 精密铸造（熔模铸造）： 对耐火度要求极高，首选锆砂、石英砂。要求SiO₂含量高（>96%），杂质含量极低，粒度分布均匀且集中（如70/140目），颗粒形状更趋球形。

  • 压铸（模具填充砂）： 侧重高纯度和热稳定性，以减少与熔融金属的反应。

2.2 冶金行业（炼铁、炼钢）

• 要求概述： 主要作为造渣剂或冷却剂使用，关注化学成分和粒度。

• 具体范围与指标：

  • 炼铁（高炉）： 要求SiO₂含量稳定（作为调节炉渣碱度的依据），严格控制P、S等有害杂质含量。粒度范围通常在1-5mm，需有较高的机械强度和热强度，防止在高炉内粉化。

  • 炼钢（转炉/电炉）： 用于化渣和护炉，要求SiO₂、CaO等成分明确，粒度均匀（通常0.5-3mm），水分含量低（<1%）。

2.3 建筑及工程材料行业

• 要求概述： 主要用作砂浆或混凝土的骨料、耐磨地坪填料、喷砂除锈磨料。

• 具体范围与指标：

  • 混凝土用砂： 需符合GB/T 14684《建设用砂》标准。重点检测级配区属、细度模数、含泥量、石粉含量、坚固性（硫酸钠溶液浸泡损失率）及碱-骨料反应活性。严禁使用海砂未经淡化处理（氯离子含量超标）。

  • 耐磨骨料： 要求高硬度（莫氏硬度>7）、高密度、颗粒棱角分明以增强机械咬合力。

  • 喷砂磨料： 侧重硬度、粒度分布（决定表面粗糙度）、清洁度（无油污）和游离二氧化硅含量（需控制以预防矽肺病）。

2.4 石油天然气行业（水力压裂支撑剂）

• 要求概述： 对强度、圆度、球度、表面光洁度和酸溶解度有苛刻要求。

• 具体范围与指标：

  • 高强度陶粒砂为主： 在52MPa或69MPa闭合压力下的破碎率需低于标准值（如≤9%）。球度与圆度≥0.7（Krumbein & Sloss图表）。酸溶解度（在12%HCl+3%HF中）≤5%。粒度分布集中在16/30目、20/40目等窄范围。

3. 检测仪器的原理和应用

3.1 物理性能检测仪器

• 标准震筛机：

  • 原理： 通过机械振动或电磁振动，使叠放的系列标准筛网产生平面回转运动或垂直振动，实现颗粒按尺寸分级。

  • 应用： 粒度分布分析的核心设备。

• 粒度分析仪（激光衍射式）：

  • 原理： 基于颗粒对激光的散射角度与其粒径相关的夫琅禾费衍射或米氏散射理论，通过探测器阵列接收散射光能分布，反演计算出颗粒群的体积粒径分布。

  • 应用： 快速、全自动分析微细铁砂（如覆膜砂）的粒度分布，测量范围宽，重复性好。

• 扫描电子显微镜（SEM）：

  • 原理： 利用聚焦电子束扫描样品表面，激发产生二次电子、背散射电子等信号，经探测器接收放大成像，获得纳米级分辨率的表面形貌和成分衬度图像。

  • 应用： 观测颗粒微观形貌、断口、表面涂层（如树脂膜）及微区成分分析（结合能谱仪EDS）。

• 真密度仪（气体置换法）：

  • 原理： 基于波义耳定律，使用氦气等小分子气体精确测量样品骨架体积（排除开孔和闭孔），计算真实密度。

  • 应用： 精确测量铁砂颗粒材料本身的密度，用于计算孔隙率。

3.2 化学成分检测仪器

• X射线荧光光谱仪（XRF）：

  • 原理： 初级X射线照射样品，激发样品原子产生特征X射线（荧光），通过测量各元素特征谱线的波长（或能量）和强度，进行定性和定量分析。

  • 应用： 用于铁砂主次量元素（Na至U）的快速、无损、多元素同时分析，是生产控制和进货检验的常用工具。

• 电感耦合等离子体发射光谱仪（ICP-OES）：

  • 原理： 样品溶液经雾化后送入高温等离子体炬（~6000-10000K）中，原子被激发发射出特征波长光，经分光系统和检测器测定元素及其浓度。

  • 应用： 分析铁砂中微量元素及精确的主成分含量，检测限低，线性范围宽，精度高于XRF。

• 碳硫分析仪（高频红外吸收法）：

  • 原理： 样品在高频炉中通氧燃烧，将碳和硫分别转化为CO₂和SO₂气体，通过红外吸收池测定其吸光度，计算含量。

  • 应用： 专门用于精确测定铁砂中残留的碳和硫含量（如来自旧砂中的粘结剂残留）。

3.3 工艺性能检测仪器

• 型砂强度试验机：

  • 原理： 采用液压或电子伺服系统对标准试样施加均匀递增的压力或拉力，直至试样破坏，通过传感器记录最大载荷。

  • 应用： 测定型砂的抗压、抗拉、抗剪及抗弯强度。

• 型砂透气性测定仪：

  • 原理： 基于达西定律，在标准条件下，测量固定压差下通过规定尺寸试样的空气流量，从而计算透气性数值。

  • 应用： 评估砂型（芯）允许气体通过的能力。

• 热膨胀仪：

  • 原理： 将砂样制成试样，在程序控温下加热，通过位移传感器精确测量其线性尺寸随温度的变化。

  • 应用： 测定铁砂的热膨胀系数及相变膨胀特性，对预测铸件夹砂、膨胀缺陷至关重要。
