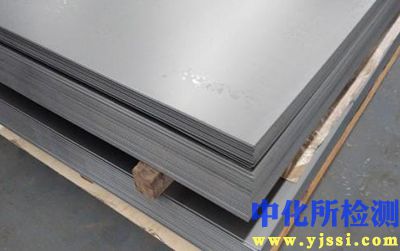

SPCC冷轧碳素钢板检测技术内容

SPCC（冷轧碳素钢板）作为基础钢材，其检测需涵盖从化学成分到使用性能的全过程，确保材料符合标准（如JIS G 3141）及下游行业的特定要求。检测核心在于验证其冲压成型性、表面质量和力学可靠性。

1. 检测项目分类及技术要点

1.1 化学成分分析

• 技术要点： 此为材料基础，直接影响力学性能。核心是控制碳（C）、锰（Mn）、磷（P）、硫（S）含量。

  • 碳： SPCC的碳含量通常低于0.12%。碳含量增高会提升强度但显著降低延展性和冲压性能。

  • 磷、硫： 作为有害元素，需严格控制（通常P≤0.045%，S≤0.045%）。硫易形成硫化锰夹杂，导致“热脆”并影响表面质量；磷易偏析，增加“冷脆”倾向。

  • 检测方法： 主要采用火花直读光谱仪（OES） 或碳硫分析仪进行快速精确测定。对仲裁分析，则采用化学湿法分析。

1.2 力学性能测试

• 技术要点： 评估板材在受力下的行为，是判断其是否适用于冲压成型的关键。

  • 拉伸试验： 测定屈服强度（YS）、抗拉强度（TS）、断后伸长率（El）。SPCC的典型力学范围为：YS 140-280 MPa， TS 270-410 MPa， El ≥28%。较低的屈服强度和较高的伸长率代表更优的成型性。

  • 硬度试验： 常用维氏硬度（HV） 或洛氏硬度（HRB）。硬度值与强度正相关，快速反映材料软硬状态。SPCC的HRB硬度通常在50-75之间。

  • 杯突试验（Erichsen Test）： 评估板材的拉深成型性能，测量杯突值（IE）。该试验模拟双向拉伸变形，是评价冲压性能的关键指标。

1.3 成形性能专项测试

• 技术要点： 直接模拟或评价材料的冲压加工能力。

  • 塑性应变比（r值）： 反映板材抵抗厚度减薄的能力。r值越高，深冲性能越好。需沿轧制方向0°、45°、90°取样取平均值（rm）和平面各向异性（Δr）。Δr过大会导致冲压件出现“制耳”。

  • 应变硬化指数（n值）： 表征材料在塑性变形过程中继续强化的能力。n值越高，材料在成形中变形越均匀，局部颈缩风险越低，成型极限越高。

1.4 表面质量与涂层检测

• 技术要点： SPCC通常以未涂层（商业级）或镀锌后（如SECC）形式使用，表面检测至关重要。

  • 表面缺陷： 目视或机器视觉检测氧化、划伤、辊印、锈蚀、夹杂等。标准试样常进行硫酸铜点蚀试验，检验表面氧化膜的均匀性和致密性。

  • 表面粗糙度： 使用接触式或非接触式粗糙度仪测量轮廓算术平均偏差（Ra）。Ra值影响涂装附着力、外观和模具磨损。

  • 镀层检测（如适用）： 包括镀层厚度（X射线荧光测厚仪）、镀层附着力（弯曲试验、胶带试验）和耐蚀性（盐雾试验）。

1.5 尺寸与外形精度检测

• 技术要点： 确保板材几何参数满足加工装配要求。

  • 厚度公差： 使用高精度千分尺或在线射线/激光测厚仪。SPCC常见厚度为0.3-3.2mm，要求严格的正负公差控制。

  • 宽度、长度及不平度： 使用激光测距仪、直尺及平台塞尺。严格控制镰刀弯、浪形（边浪、中浪）和瓢曲度。

2. 各行业检测范围的具体要求

2.1 汽车制造

• 要求： 极高的一致性、优异的成型性和焊接性。

• 检测重点：

  • 严格的r值、n值及屈服强度控制，以满足复杂结构件（如车门、支架）的深冲和胀形要求。

  • 高强度级别的SPCC（如SPCC加硬级）需增加扩孔率试验，评估翻边性能。

  • 表面清洁度要求高，需进行油脂残留量检测（反射率法或重量法）。

2.2 家电行业（机箱、外壳、结构件）

• 要求： 良好的成型性、表面质量和耐蚀性（多需后续喷涂）。

• 检测重点：

  • 常规力学性能（拉伸、杯突）达标即可。

  • 表面粗糙度（Ra）是关键，通常控制在0.4-1.5μm，以保证涂装光泽度和附着力。

  • 严格的表面缺陷检查，不允许有影响喷涂外观的瑕疵。

2.3 电子产品与精密五金

• 要求： 高尺寸精度、优良的平整度和一致的硬度。

• 检测重点：

  • 极严的厚度公差（如±0.02mm）和硬度均匀性（同一板卷内HRB波动≤5）。

  • 不平度（瓢曲度）要求极高，通常要求≤3mm/m。

  • 对于引线框架等精密冲压件，需进行显微组织分析（晶粒度评级，通常要求8级以上），以确保冲剪断面质量。

2.4 通用冲压与钣金

• 要求： 满足一般性折弯、浅冲压和裁剪加工。

• 检测重点：

  • 以化学成分、基本力学性能（拉伸、硬度）和宏观表面质量为主。

  • 杯突值（IE）是评价其综合成型能力的核心指标。

3. 检测仪器的原理和应用

3.1 材料试验机（万能试验机）

• 原理： 通过伺服电机或液压系统对试样施加轴向拉力，由负荷传感器和引伸计同步测量力-位移曲线，转换为应力-应变曲线。

• 应用： 精确测定屈服强度、抗拉强度、断后伸长率、r值和n值。

3.2 火花直读光谱仪（OES）

• 原理： 样品作为电极，在高压火花激发下，原子被激发至高能态，退激时发射出特征波长的光。通过光栅分光，光电倍增管检测特定波长光的强度，进行定量分析。

• 应用： 用于钢板化学成分的快速（≤30秒）多元素同时分析，是炉前和来料检验的关键设备。

3.3 X射线荧光光谱仪（XRF）

• 原理： 利用高能X射线激发样品原子内层电子，外层电子跃迁填补空位时产生特征X射线荧光，通过分析荧光能量和强度确定元素种类和含量。

• 应用： 主要用于镀锌板等涂层材料的镀层厚度（通过镀层元素信号强度换算）及镀层成分分析，无损、快速。

3.4 光学/电子显微镜

• 原理： 光学显微镜（OM） 利用可见光成像，扫描电镜（SEM） 利用聚焦电子束扫描样品，激发二次电子、背散射电子等信号成像并配合能谱仪（EDS）进行微区成分分析。

• 应用：

  • OM：用于晶粒度评级（依据ASTM E112）、夹杂物分析（依据ASTM E45）。

  • SEM/EDS：用于失效分析，如观察断口形貌（韧窝、解理）、分析表面异常点的成分，追溯缺陷根源。

3.5 杯突试验机

• 原理： 采用仿形模具，用规定直径的球形冲头匀速向夹紧在凹模与压边圈间的试样施加压力，直至试样出现穿透性裂纹，测量此时的冲压深度（IE值，单位mm）。

• 应用： 直观、快速地评估板材的拉深成形性能，广泛应用于生产现场和实验室。

3.6 激光扫描测厚/测形仪

• 原理： 利用激光三角测量法或激光反射时间差，非接触式精确测量物体表面位置，通过上下对射探头计算厚度，或通过扫描获取平整度轮廓。

• 应用： 用于冷轧板生产线的在线连续厚度监控和离线板形（不平度）精密测量。
