盘条检测技术内容

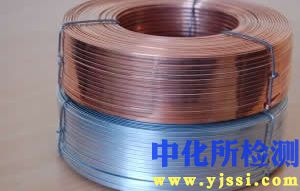

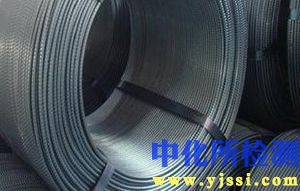

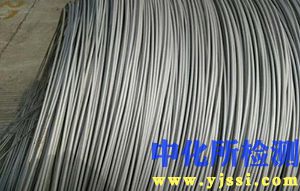

盘条（线材）作为钢铁工业的重要半成品，其质量直接决定下游线材制品（如钢丝、钢绞线、紧固件、弹簧等）的性能与安全。盘条检测是确保其满足后续加工和使用要求的核心环节。

1. 检测项目分类及技术要点

盘条检测可分为几何尺寸与表面质量、化学成分、组织结构与力学性能、工艺性能四大类。

1.1 几何尺寸与表面质量检测

• 技术要点：

  • 直径与椭圆度：使用分辨率不低于0.01mm的激光测径仪或高精度卡尺，在盘条不同部位多点测量。公称直径允许偏差通常为±0.1mm至±0.4mm（视规格和标准而定），椭圆度（同一截面最大与最小直径之差）一般要求不超过直径公差的0.8倍。

  • 表面缺陷：采用目视（对照标准样板）、涡流探伤或磁粉探伤进行100%在线或离线检测。重点检测裂纹（纵裂、横裂）、折叠、结疤、划伤、耳子、麻点等。涡流探伤对表面和近表面缺陷敏感，检测速度可达120m/s以上。磁粉探伤更适用于铁磁性材料表面细微裂纹的离线精密检测。

  • 脱碳层深度：在金相显微镜下测量。总脱碳层（全脱碳+部分脱碳）深度要求根据产品用途不同而异，如高级弹簧钢要求单边总脱碳层不超过直径的0.5%-1.0%。

1.2 化学成分分析

• 技术要点：采用火花直读光谱仪（OES）或碳硫分析仪进行快速精确分析。重点监控C、Si、Mn、P、S五大元素，以及Cr、Ni、Mo、V、Cu等合金元素及残余元素。P、S等有害元素通常要求分别低于0.025%-0.040%。成分偏析（如中心碳偏析）需通过钻屑取样进行光谱分析或采用原位分析仪。

1.3 组织结构与力学性能检测

• 技术要点：

  • 金相组织：取样、研磨、抛光、腐蚀后，在光学显微镜或扫描电镜下观察。主要检测项目包括：珠光体/铁素体比例（如对低碳拉丝用盘条，要求均匀的等轴铁素体和细片状珠光体）、晶粒度（通常要求6-9级，如SWRH82B预应力钢绞线用盘条要求晶粒度≥8级）、非金属夹杂物（按ASTM E45或GB/T 10561标准评级，A、B、C、D各类夹杂物细系和粗系级别一般要求≤2.5级，其中Ds类单颗粒球状夹杂物需严格控制）、显微组织缺陷（如魏氏组织、带状组织、网状渗碳体等）。

  • 力学性能：通过万能材料试验机测定。主要指标包括：抗拉强度（Rm）、屈服强度（Rp0.2）、断后伸长率（A）、断面收缩率（Z）。例如，低碳冷镦钢盘条要求高强度与良好塑韧性匹配（如A≥30%），以确保冷镦不开裂。

  • 硬度：采用布氏、维氏或洛氏硬度计检测，用于评估材料的均匀性和加工硬化倾向。横截面硬度分布应均匀。

1.4 工艺性能检测

• 技术要点：

  • 冷顶锻试验：评估盘条承受冷镦变形而不产生裂纹的能力。试样镦粗至原高度的1/4、1/3或1/2（依据标准），检查侧表面是否出现裂纹。

  • 扭转试验：评估材料的均匀性和表面/内部缺陷。试样在专用扭转试验机上沿轴向连续扭转至规定次数或断裂，检查表面是否有裂纹、起皮等缺陷。

  • 拉伸应力松弛试验（针对预应力盘条）：在应力松弛试验机上，试样在恒定温度和初始应变下，长时间（通常1000小时）测试其应力衰减率，以评估长期服役性能。

  • 淬透性试验（针对合金结构钢等）：常用末端淬火试验（Jominy Test）测定。

2. 各行业检测范围的具体要求

盘条检测要求因其最终用途而异，关键行业要求举例如下：

• 预应力钢绞线与钢丝绳行业：

  • 材质：主要为高碳钢（如SWRH82B）、预应力钢丝用盘条。

  • 核心要求：极高的强度（如抗拉强度≥1180MPa）、严格的尺寸公差（±0.1mm）、极低的表面缺陷（需涡流探伤全检）、细而均匀的索氏体组织、严格的脱碳层控制（单边总脱碳≤0.5%直径）、低的中心偏析和带状组织，以及优异的扭转性能（如扭转次数≥30次）和低松弛性能。

• 紧固件与冷镦行业：

  • 材质：主要为低碳、中碳及合金冷镦钢（如SWRCH6A-22A、 ML35、SCM435等）。

  • 核心要求：良好的塑性（高断面收缩率和伸长率）、适中的硬度以确保优良的冷镦成型性；极低的非金属夹杂物（尤其是B类和D类），防止冷镦开裂；严格的表面质量（无折叠、划伤等）；精确的尺寸以保证模具寿命；部分要求抗氢脆性能。

• 弹簧行业：

  • 材质：弹簧钢（如60Si2Mn、55CrSi、SUP系列等）。

  • 核心要求：极高的疲劳寿命，因此对表面缺陷（需磁粉探伤）、脱碳层（要求极严，常≤0.15mm）、非金属夹杂物（严格控制并追求“超洁净”）、组织均匀性（全马氏体或回火屈氏体，无脱碳、无过热）要求极为苛刻。力学性能要求高强度和高弹性极限。

• 焊丝行业：

  • 材质：焊接用钢（如ER70S-6）。

  • 核心要求：精确的化学成分（确保焊缝性能，如低S、P，特定Si、Mn含量）；优良的表面质量（无锈蚀、油污及深度缺陷，确保送丝顺畅和电弧稳定）；良好的拉拔性能（组织均匀，硬度适中）；部分要求镀铜层质量检测（附着性、连续性、导电性）。

• 普通拉丝与建筑用网行业：

  • 材质：主要为低碳钢（Q195、Q235等）。

  • 核心要求：良好的塑性（利于拉拔）、可焊性（由化学成分保证）、基本的力学性能和尺寸公差。对表面质量和内部组织的要求相对低于上述高端行业。

3. 检测仪器的原理和应用

• 激光测径仪：

  • 原理：利用激光扫描或衍射原理，精确测量盘条通过时的投影直径。扫描式通过测量激光束被遮挡的时间计算直径；衍射式通过分析激光衍射条纹的变化测量直径。

  • 应用：在线连续、非接触测量盘条直径和椭圆度，速度快、精度高，是现代盘条生产线必备的尺寸监控设备。

• 涡流探伤仪：

  • 原理：基于电磁感应原理。通有交变电流的线圈靠近导电材料（盘条）时，会感应出涡流。表面或近表面的缺陷会扰动涡流，导致检测线圈的阻抗发生变化，从而被识别。

  • 应用：用于高速（通常60-120m/s）在线检测盘条表面及近表面的裂纹、折叠、翘皮等缺陷，可实现自动化报警和标记。

• 火花直读光谱仪：

  • 原理：样品作为电极，在高压火花激发下，样品中的元素原子被激发并跃迁回基态，发射出特征波长的光。通过光栅分光，由光电倍增管或CCD检测特定波长光的强度，进行定量分析。

  • 应用：炉前快速成分分析及成品盘条的化学成分复验，可在数十秒内分析出多种元素的含量，精度高。

• 光学/扫描电子显微镜：

  • 原理：光学显微镜利用可见光成像；扫描电镜（SEM）利用高能电子束扫描样品，激发二次电子、背散射电子等信号成像，配合能谱仪（EDS）可进行微区成分分析。

  • 应用：金相组织观察、晶粒度评级、夹杂物分析与评级、脱碳层深度测量、断口分析等，是材料微观分析的核心工具。

• 万能材料试验机：

  • 原理：通过伺服电机或液压系统对试样施加轴向拉力，力传感器和引伸计分别精确测量载荷和变形，自动计算并输出应力-应变曲线及相关力学性能参数。

  • 应用：测定盘条的屈服强度、抗拉强度、伸长率、断面收缩率等核心力学性能指标。

• 硬度计：

  • 原理：布氏硬度（HBW）通过测量一定直径硬质合金球在特定试验力下压入试样表面留下的压痕直径计算；维氏硬度（HV）测量金刚石正四棱锥体压痕对角线长度；洛氏硬度（HRC/HRB）测量压痕深度增量。

  • 应用：评估盘条横截面硬度分布均匀性、材料软硬状态，是快速评估力学性能的常用补充手段。

• 扭转试验机：

  • 原理：将试样两端夹紧，一端固定，另一端绕试样轴线匀速转动，记录扭转次数、扭矩-扭角曲线直至断裂。

  • 应用：评估盘条在扭转载荷下的塑性变形能力及揭示表面和内部缺陷（如裂纹、夹杂）的敏感性。
