变形铝检测技术内容

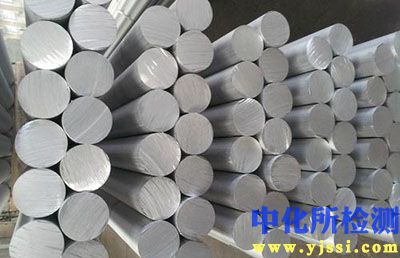

变形铝检测是指对通过轧制、挤压、锻造等塑性变形工艺生产的铝及铝合金半成品或成品进行的质量评估与性能表征。其检测体系严格遵循国家标准（GB/T）、航空航天标准（HB）、美国材料与试验协会标准（ASTM）等规范，确保材料满足设计服役要求。

1. 检测项目分类及技术要点

变形铝检测项目可分为化学成分、力学性能、微观组织、物理性能、工艺性能和表面质量六大类。

1.1 化学成分分析

• 技术要点：是判定材料牌号合格与否的基础。重点控制主要合金元素（如Cu、Mg、Si、Zn、Mn等）的含量及杂质元素（如Fe、Si超标，以及Na、Ca、H等）的极限。

• 方法：

  • 火花放电原子发射光谱法（OES）：用于铸锭、板锭的快速定量分析，是熔炼过程控制的主要手段。

  • 电感耦合等离子体原子发射光谱法（ICP-OES）/质谱法（ICP-MS）：精度更高，用于仲裁分析及痕量元素检测。

  • 惰气熔融红外吸收/热导法：专用于氢、氧、氮气体元素含量的精确测定，对控制冶金质量至关重要。

1.2 力学性能测试

• 拉伸性能：测定抗拉强度（Rm）、规定非比例延伸强度（Rp0.2）、断后伸长率（A）等。技术要点在于试样制备（标距、平行段尺寸、表面粗糙度）和试验速率控制，特别是Rp0.2的测定需高精度引伸计。

• 硬度：布氏硬度（HBW）适用于较软或中厚板材；韦氏硬度（HW）用于现场快速检验；洛氏硬度（HRB、HRE）和维氏硬度（HV）用于薄板或特定状态材料。

• 疲劳性能与断裂韧性：用于航空航天、轨道交通等关键结构件。需制备标准裂纹试样，在疲劳试验机上进行裂纹扩展速率（da/dN）和断裂韧性（KIC）测试，环境（如湿度、温度）控制严格。

• 蠕变与持久强度：针对在高温下长期服役的材料（如活塞、热交换器），测定在规定温度和应力下的蠕变极限和持久断裂时间。

1.3 微观组织分析

• 低倍组织：检查铸锭或加工材的冶金缺陷。

  • 技术要点：采用碱浸蚀法（如标准GB/T 3246.1）显示组织流线、粗晶环、氧化膜、夹渣等。侵蚀液浓度、温度、时间需标准化。

• 高倍（显微）组织：

  • 晶粒度测定：采用截点法或面积法，按GB/T 6394评定。细晶强化是提高强度和韧性的关键。

  • 相组成与分布：利用光学显微镜（OM）和扫描电镜（SEM）结合能谱仪（EDS）观察第二相（如强化相Mg₂Si、S相(Al₂CuMg)等）的尺寸、形态及分布。过热过烧组织的判定（出现复熔共晶球、晶界变粗）尤为重要。

  • 织构分析：采用X射线衍射（XRD）或电子背散射衍射（EBSD）技术，分析板材的各向异性，对深冲性能有决定性影响。

1.4 物理性能与工艺性能测试

• 电导率（涡流导电仪）：与合金状态、固溶程度密切相关，是2xxx（硬铝）、7xxx（超硬铝）系热处理状态监控的间接、快速手段。

• 成形性试验：

  • 杯突试验（Erichsen）：评估薄板的拉深成形性能。

  • 弯曲试验：评估材料承受规定弯曲角度的能力，检查表面开裂情况。

• 焊接性评估：包括熔焊、搅拌摩擦焊（FSW）后的接头力学性能、金相组织和无损检测。

1.5 表面与内部缺陷检测

• 无损检测（NDT）：

  • 超声波检测（UT）：主要用于检测厚板、锻件内部的分层、夹杂、粗晶等缺陷。采用水浸法或接触法，频率通常为5-20MHz。

  • 涡流检测（ET）：用于检测管材、棒材表面及近表面的裂纹、气孔等，对导电率变化敏感。

  • 渗透检测（PT）：用于检测非多孔性材料表面开口缺陷。

  • X射线实时成像（DR）：用于检测复杂结构件内部的三维缺陷。

2. 各行业检测范围的具体要求

• 航空航天：

  • 要求最为严苛。除常规性能外，必须进行断裂韧性（KIC/Kapp）、疲劳裂纹扩展速率（da/dN）、应力腐蚀开裂敏感性（SCC）（如C环、DCB试样试验）等专项测试。对微观组织均一性、杂质元素控制（特别是H、Na含量）和无损检测（100%超声波探伤）有极高要求。材料标准多遵循AMS、HB等。

• 轨道交通（高铁、地铁）：

  • 重点检测疲劳性能（模拟长期振动载荷）、焊接接头性能（尤其是FSW接头）和耐火性。车体型材要求严格的尺寸公差和表面质量，并进行耐腐蚀性试验（如盐雾试验）。

• 汽车制造：

  • 覆盖从车身板（6xxx系）到动力系统（如活塞用高硅铝合金）。车身板侧重成形性（杯突值、n值、r值）、烤漆硬化性能及表面波纹度。结构件侧重高强度（如5xxx、7xxx系）的力学性能和碰撞吸能特性。

• 电子电器与包装：

  • 箔材要求极高的厚度均匀性、表面清洁度（无油污）、针孔检测和力学性能一致性。散热器材料侧重导热系数测定。易拉罐料要求严格的制耳率控制和耐压强度测试。

• 建筑与结构：

  • 重点关注耐候性和长期力学稳定性。需进行加速老化试验（如氙灯老化）、化学成分分析以确保耐蚀性（如6063合金的Mg/Si比控制），以及连接副的力学测试。

3. 检测仪器的原理和应用

• 万能材料试验机：

  • 原理：通过伺服电机或液压系统对试样施加轴向拉力或压力，结合高精度载荷传感器和引伸计，测量应力-应变曲线。

  • 应用：进行拉伸、压缩、弯曲、剪切等力学性能测试。配备高低温环境箱可进行温区性能测试。

• 扫描电子显微镜（SEM）及能谱仪（EDS）：

  • 原理：利用聚焦电子束扫描样品表面，激发产生二次电子、背散射电子等信号成像。EDS分析特征X射线进行元素定性与半定量分析。

  • 应用：高分辨率观察断口形貌（韧性韧窝、解理、疲劳辉纹）、第二相分析、微区成分测定，是失效分析的核心设备。

• 直读光谱仪（OES）：

  • 原理：样品作为电极，在高压火花放电下被激发，处于激发态的原子/离子退激时发射特征波长光，经光栅分光后由CCD检测器检测，通过强度计算元素含量。

  • 应用：铸造和轧制现场对铝锭、板坯、成品的快速、多元素同时定量分析，用于生产过程控制和牌号鉴别。

• 超声波探伤仪（UT）：

  • 原理：压电换能器发射高频声波脉冲传入材料，遇到缺陷或界面时发生反射，通过分析反射波的幅度、时间和波形特征来判定缺陷。

  • 应用：检测铝板、锻件、挤压材内部的分层、夹杂、气孔等。水浸法可实现自动化扫描和C扫描成像。

• 涡流导电仪：

  • 原理：基于电磁感应，探头线圈产生交变磁场在导体中感应出涡流，涡流又产生反磁场影响线圈的阻抗。材料的电导率变化会改变阻抗。

  • 应用：快速、非接触测量铝材电导率（%IACS），间接评估热处理状态、均匀性及发现局部材质异常。

• X射线衍射仪（XRD）：

  • 原理：基于布拉格方程，利用单色X射线照射晶体样品，在不同角度产生衍射花样，用于分析物相、晶格常数、残余应力及织构。

  • 应用：精确鉴定合金中的第二相类型，测量热处理后的宏观残余应力，分析板材的织构组分。
