铝钛硼合金细化效果检测技术

铝钛硼合金（通常为Al-Ti-B，如Al-5Ti-1B）作为铝及铝合金最关键的晶粒细化剂，其细化效果的评估与控制依赖于一系列精密检测技术。检测核心在于评价其形核质点的数量、尺寸、分布及形态，并预测其在特定铝合金熔体中的实际细化效能。

1. 检测项目分类及技术要点

检测主要分为 “离线检测” （对细化剂产品本身的评估）和 “在线检测/工艺验证” （对加入铝合金后细化效果的评估）两大类。

1.1 离线检测（细化剂本体分析）

此部分关注中间合金锭或线材的固有特性。

• 化学组成分析：

  • 技术要点：准确测定Ti、B的主含量及关键杂质元素（如Fe、Si、V、Zr、Cr等）含量。Ti/B比例是核心参数，直接影响TiB₂与Al₃Ti相的形成与形态。

  • 方法：采用电感耦合等离子体原子发射光谱法（ICP-OES）或X射线荧光光谱法（XRF）。碳硫分析仪用于测定有害杂质C的含量。

• 微观组织分析：

  • 技术要点：这是评价细化剂质量的核心。聚焦于第二相粒子（主要是TiB₂和Al₃Ti）的尺寸、形貌、分布及团聚状态。

  • 方法：

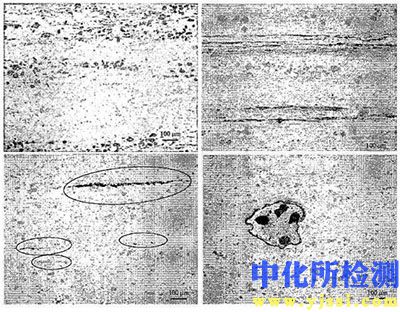

    1. 金相显微镜（OM）分析：制备抛光（或轻微腐蚀）样品，进行低倍率下的宏观分布均匀性评估和高倍率下的初步形貌观察。可进行TiB₂粒子平均尺寸和分布的统计学分析。

    2. 扫描电子显微镜（SEM）及能谱仪（EDS）分析：

       • 形貌与尺寸：高分辨率SEM可清晰观测TiB₂粒子的六角板状形貌、边缘是否尖锐、以及是否存在严重团聚。理想粒子尺寸应小于1μm，且分布弥散。

       • 成分鉴定：EDS用于确认粒子类型（TiB₂）及基体中Al₃Ti的存在与形态。块状或针状Al₃Ti相比片状更具细化潜力。

    3. 透射电子显微镜（TEM）分析：用于超微结构研究，如观察TiB₂粒子表面的Al₃Ti包裹层（“外壳”），该结构对形核能力至关重要。可分析粒子与铝基体的晶体学位相关系。

• 性能模拟测试（细化能力测试）：

  • 技术要点：在标准实验室条件下，将待测细化剂加入特定成分的高纯铝或标准铝合金中，评估其晶粒细化能力。

  • 方法：常采用TP-1试验法（参照ASTM E112或GB/T 3246.1）。将熔体浇入预热钢模，对铸锭指定截面进行宏观晶粒度评级或平均晶粒尺寸测量。这是连接“离线检测”与“实际效果”的关键桥梁。

1.2 在线检测/工艺验证（熔体细化效果评估）

此部分直接评价细化剂在具体生产熔体中的即时效果。

• 熔体性能检测：

  • 技术要点：评估熔体中有效形核质点的“活性”。热分析（Thermal Analysis） 和细化剂检测仪（如Alspek, NDT等商业系统） 是主要手段。

  • 方法：通过高精度热电偶监测熔体在凝固过程中的温度-时间曲线，分析其过冷度、再辉温度等特征参数。曲线形状的变化可直接反映熔体的形核能力，实现快速、在线判定细化效果是否达标。

• 铸件/铸锭最终组织分析：

  • 技术要点：这是最直接的验证。评估铸态组织的晶粒度、等轴晶比例及宏观/微观疏松状况。

  • 方法：

    1. 宏观晶粒度检查：对铸锭横截面进行酸蚀（如Tucker's试剂），通过标准图片对比或图像分析软件测定平均晶粒尺寸。

    2. 微观组织分析：金相观察枝晶网尺寸、二次枝晶臂间距（SDAS），间接反映凝固条件与细化效果。

2. 各行业检测范围的具体要求

不同应用领域因产品性能要求、工艺特点差异，对细化效果检测的侧重点和标准不同。

• 板带箔材（如罐料、PS/CTP版基、铝箔）：

  • 要求：极高的组织均匀性，防止条纹缺陷。要求严格的在线工艺控制。

  • 检测重点：在线热分析成为必需品，用于实时监控每包/每流槽熔体的细化状态。对铸锭的宏观晶粒度要求极高（通常要求≤一级），并需进行全截面均匀性检查。

• 挤压材与锻造材：

  • 要求：优良的表面质量、挤压性能与力学性能。

  • 检测重点：侧重铸锭的低倍组织检查，要求柱状晶区比例低，等轴晶区晶粒细小均匀。微观上关注是否因细化不良导致的大晶粒或“亮晶”缺陷。TP-1测试常用于来料验收。

• 高端铸造件（如汽车转向节、发动机部件）：

  • 要求：高的力学性能、抗疲劳性能及铸造流动性。

  • 检测重点：模拟铸造条件下的热分析（使用与产品壁厚相近的样模）尤为重要。最终检测集中在铸件本体取样，进行金相分析，评估共晶硅形态、晶粒尺寸与细化均匀性。

• 航空航天及军工级铝合金：

  • 要求：性能极致可靠，组织缺陷“零容忍”。

  • 检测重点：执行最全面的检测链条。从细化剂的SEM/TEM级微观认证、严格的TP-1测试，到熔体的高级热/细化剂检测仪分析，最终结合铸锭的超声波探伤与全截面金相分析，形成完整的质量追溯档案。

3. 检测仪器的原理和应用

• 扫描电子显微镜（SEM）与能谱仪（EDS）：

  • 原理：利用聚焦电子束扫描样品，激发产生二次电子、背散射电子等信号成像。EDS检测特征X射线进行元素分析。

  • 应用：离线检测的核心设备。用于观察TiB₂粒子的尺寸、形貌、团聚，并通过BSE模式区分TiB₂（亮）与铝基体（暗），结合EDS面扫描分析元素分布。

• 热分析系统/细化剂检测仪：

  • 原理：基于凝固动力学原理。高精度热电偶记录熔体凝固时的冷却曲线，通过分析曲线的过冷度（ΔT）、再辉温度、一阶导数曲线等特征，量化熔体的形核能力。

  • 应用：在线工艺控制的关键设备。能在2-5分钟内判断细化效果是否合格，指导现场是否需要添加或调整细化剂，实现“即时管控”。

• 电感耦合等离子体光谱仪（ICP-OES）：

  • 原理：样品溶液经雾化后送入高温等离子体炬中，原子被激发发射特征波长光谱，其强度与元素浓度成正比。

  • 应用：精确测定Ti、B主量及V、Zr、Cr等关键杂质元素的含量，控制Ti/B比及“毒化”元素水平。

• 图像分析系统：

  • 原理：与光学显微镜或SEM联用，通过数字图像处理算法，自动识别并统计颗粒的尺寸、面积、形状因子等参数。

  • 应用：对金相或SEM图像中的TiB₂粒子进行定量统计分析，获得平均尺寸、尺寸分布、面积分数等客观数据，替代主观的金相评级。
