奥氏体检测技术

奥氏体含量是衡量钢铁材料加工硬化程度、焊接质量、热处理效果及服役安全性的关键指标。其检测主要针对不锈钢、双相不锈钢、高锰钢等亚稳态奥氏体钢，以及经过变形或焊接的碳钢与低合金钢中的残余奥氏体。

1. 检测项目分类及技术要点

奥氏体检测的核心是定量测定样品中的奥氏体体积分数。根据原理不同，主要分为物理法、物理化学法和力学法。

• 1.1 物理法

  • X射线衍射法： 绝对定量方法，技术要点最高。其基于布拉格定律，通过测量奥氏体和铁素体（或马氏体）特定衍射峰的积分强度进行计算。

    • 技术要点： 样品表面需电解抛光以消除加工层；需选取多个衍射峰对（如奥氏体(200)、(220)、(311)与铁素体/马氏体(200)、(211)）以消除织构影响；采用Rietveld全谱拟合可显著提高精度并降低织构敏感性。测量不确定度可优于±1.5%（体积分数）。

    • 磁性法： 相对定量方法，基于奥氏体为非铁磁性相、铁素体/马氏体为铁磁性相的原理。通过测量样品的饱和磁化强度或磁导率，与标准样品对比计算奥氏体含量。

    • 技术要点： 需建立精确的标定曲线；对样品形状、尺寸、表面状态及近表面层应力敏感；无法区分铁素体与马氏体；通常用于快速筛查或现场检测，测量范围通常为0-20%或更高，精度受标定质量影响较大。

• 1.2 物理化学法

  • 电解分离化学分析法： 通过选择性电解分离基体，分离出金属间化合物（如σ相）后，对电解液中的金属离子进行化学分析，推算各相含量。

    • 技术要点： 主要用于双相不锈钢中α相（铁素体）、γ相（奥氏体）及有害金属间相（如σ相、χ相）的联合测定。过程繁琐，周期长，但可提供相成分信息。

• 1.3 图像分析法

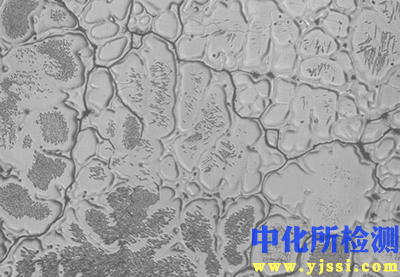

  • 金相法： 传统半定量方法。通过特定的化学或电解侵蚀显示奥氏体与铁素体/马氏体边界，在金相显微镜或扫描电镜下采集图像，利用图像分析软件统计相面积分数。

    • 技术要点： 侵蚀剂的选择至关重要（如对于双相不锈钢，常用KOH电解侵蚀或Beraha着色侵蚀）；需在多个视场测量取平均值以避免组织不均匀性影响；结果受侵蚀质量、阈值分割准确性及人为主观判断影响，通常作为辅助或粗略估算手段。

2. 各行业检测范围的具体要求

不同行业和应用场景对奥氏体含量的控制要求各异。

• 2.1 石油、天然气与化工行业（承压设备、管道）

  • 检测对象： 奥氏体不锈钢、双相不锈钢、超级双相不锈钢的焊缝及热影响区。

  • 具体要求：

    • 焊缝金属： 要求保留一定量的奥氏体（通常>3-5%）以确保韧性和抗裂性。对于双相不锈钢，要求焊缝及热影响区的奥氏体含量通常控制在30%-70%之间，以达到最优的耐蚀性与力学性能平衡。标准（如ASME、NACE、ISO 17781）常规定XRD法为仲裁方法。

    • 有害相控制： 严格监控σ相等金属间析出相，其含量通常要求<0.5%（体积分数），因会显著恶化耐点蚀和缝隙腐蚀性能。

• 2.2 轨道交通与汽车制造（高锰钢部件）

  • 检测对象： 高锰TWIP钢、TRIP钢及其冲压、焊接部件。

  • 具体要求： 关注加工成型后残余奥氏体的稳定性及含量。TRIP钢依赖形变过程中残余奥氏体向马氏体的转变提供加工硬化能力，需要精确控制其初始含量（通常10-20%）。高锰奥氏体钢则要求稳定奥氏体组织，防止在使用中发生形变诱导马氏体转变，影响尺寸稳定性或韧性。

• 2.3 轴承与齿轮制造（渗碳及热处理件）

  • 检测对象： 渗碳钢、轴承钢中的残余奥氏体。

  • 具体要求： 适量的残余奥氏体（通常<10-30%，视具体材料和应用而定）可提高接触疲劳寿命和韧性，但过量会降低硬度和尺寸稳定性。需根据零件服役条件（接触应力、温度）严格管控。

• 2.4 学术研究与新材料开发

  • 检测对象： 各类中高熵合金、齐全高强钢等。

  • 具体要求： 需要精确测定多相体系（如FCC奥氏体、BCC铁素体/马氏体、HCPε马氏体）的体积分数及相结构参数，常结合XRD、EBSD（电子背散射衍射）和TEM（透射电镜）进行综合分析。

3. 检测仪器的原理和应用

• 3.1 X射线衍射仪

  • 原理： 利用特征X射线（常用Cr-Kα、Co-Kα、Mo-Kα辐射）照射样品，探测器在特定角度范围（2θ）内扫描，接收衍射信号。通过分析衍射峰的位置、强度和宽度，进行物相鉴定和定量分析。

  • 应用：

    • 台式实验室XRD： 提供最高精度，配备平行光路、旋转样品台以削弱织构影响，是科研和质量仲裁的核心设备。

    • 便携式/手持式XRD： 采用聚焦光路和二维探测器，可在现场对大型工件（如管道焊缝、压力容器）进行无损或微损检测，快速获得定量结果，但精度通常略低于台式设备。

• 3.2 铁素体含量测定仪（磁性法仪器）

  • 原理： 主要分为磁感应法（测量磁导率）和磁吸引法（测量磁力）。探头产生磁场，仪器测量磁场通过样品时的变化，该变化与铁磁性相（铁素体/马氏体）含量呈比例关系。

  • 应用：

    • 探头接触式： 广泛用于不锈钢焊接现场的质量控制，快速测量焊缝的铁素体数（FN）。需根据材料类型、厚度和曲率进行校准。符合ISO 8249、AWS A4.2等标准。

    • 注意： FN与体积分数并非严格线性对应，尤其在高含量时。磁性法结果易受加工硬化、应力、近表层成分偏析影响。

• 3.3 电解分离装置与化学成分分析仪

  • 原理： 利用恒电位仪在特定电解液（如10%NaOH水溶液）和电位下进行选择性电解。结合ICP-OES（电感耦合等离子体发射光谱）或AAS（原子吸收光谱）对电解液中的Cr、Mo、Ni等元素进行定量分析。

  • 应用： 主要用于双相不锈钢、超级双相不锈钢中α相、γ相及σ相等析出相的精确相分析，是实验室深度材料分析的重要手段。

• 3.4 配备EBSD的扫描电子显微镜

  • 原理： 电子束在倾斜样品表面发生背散射衍射，形成菊池花样，通过自动花样分析确定每个像素点的晶体取向和相归属。

  • 应用： 不仅能高分辨率地统计各相面积分数，还能提供晶粒尺寸、取向、相分布、应变分布等丰富信息，是研究相变机理、织构和微观不均匀性的强大工具，但属于表面技术且制样要求高。
