一、 脉冲涡流检测

1. 检测项目分类及技术要点

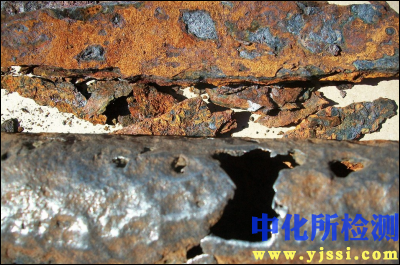

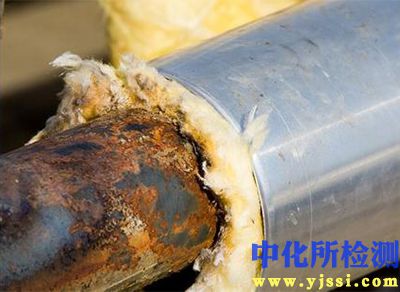

脉冲涡流检测主要用于评估带有保温层或防火层的碳钢及低合金钢管道、容器壁厚的均匀性减薄和局部腐蚀。其核心优势在于无需移除保温层。技术要点在于：通过发射线圈向被测构件施加一个瞬变脉冲磁场，该磁场穿透非金属覆盖层并在导电的金属构件中感应出涡流；该涡流产生的次级磁场被接收线圈捕获。通过分析接收信号的衰减曲线特征，可推算出金属的剩余壁厚。检测精度受保温层厚度、材质、金属表面状态、邻近金属构件以及设备校准情况影响显著。校准需使用与被测件材质、直径、保温层类型和厚度相同的参考试块。

2. 各行业检测范围的具体要求

• 石油化工与油气储运：广泛应用于架空和地面敷设的管道（特别是长输管线）、储罐罐壁、容器和反应器。要求检测系统具备强大的穿透能力（通常要求穿透>150mm的保温层），并能有效识别支撑圈、鞍座等部位的局部腐蚀。

• 电力（火电、热电）：适用于主蒸汽管道、再热热段管道、给水管道等高能管道的筛查。重点监测弯头、三通、阀门等应力集中和易腐蚀部位。行业标准通常要求对筛查出的异常区域进行更精确的测量或剥离验证。

• 海洋平台与船舶：用于检测带有绝缘层的甲板管道、舱室管线。海洋环境要求设备具备良好的抗电磁干扰能力和环境适应性。

3. 检测仪器的原理和应用
仪器基于电磁感应原理和涡流趋肤效应。探头内包含励磁线圈和检测线圈。主机产生低频脉冲电流（通常为0.1-10Hz）激励发射线圈，产生的宽频谱磁场（包含丰富低频成分）可穿透较厚覆盖层。接收线圈拾取的电压衰减信号V(t)与金属壁厚存在函数关系：V(t) ∝ exp(-d/δ)，其中d为壁厚，δ为趋肤深度。现代仪器内置算法将衰减曲线转化为厚度读数。应用时需进行“归零”操作（在完好区域校准以抵消保温层和提离效应），通过网格化扫查绘制C扫描图，直观显示壁厚分布和腐蚀区域。

二、 超声导波检测

1. 检测项目分类及技术要点
超声导波检测是一种长距离筛查技术，用于快速评估较长保温管道（通常为10-200米范围内）的整体完整性，定位严重腐蚀、环向裂纹或大面积壁厚减薄区域。其技术要点在于：在管道一端或两端环状布置探头阵列，激励出沿管道轴向传播的导波（如扭转波T(0,1)或纵波L(0,2)）。当波在传播过程中遇到截面变化（如腐蚀、焊缝、支撑）时会发生反射。通过分析反射信号的位置和幅度，判断是否存在缺陷及大致严重程度。该技术对大面积体积型缺陷敏感，但难以精确量化微小缺陷和区分内外壁腐蚀。

2. 各行业检测范围的具体要求

• 油气长输管道：对穿越段、入户段、难以接近的架空管道进行快速普查，评估因土壤或大气引起的隐蔽腐蚀。要求明确检测范围，并考虑三通、阀门、支管等结构特征信号的影响。

• 化工过程装置：用于筛查密集管廊中难以进行点检的管道，特别是跨越厂区道路或位于高处的管线。需注意密集管束可能产生的波型串扰。

• 城市供热管网：适用于直埋或管沟内有保温层的热水/蒸汽管道，快速定位因外腐蚀导致的严重壁厚减薄区域，为维护提供优先级指导。

3. 检测仪器的原理和应用
仪器基于压电效应或磁致伸缩原理产生和接收导波。压电式探头阵列通过楔块以固定角度耦合在管道上；磁致伸缩传感器则通过环绕的线圈和偏置磁场实现非接触或干耦合激励。系统发射频率通常在20-100kHz的低频超声波，以降低衰减、增加传播距离。接收的时域信号经过处理后，以A扫描（距离-振幅）形式显示。缺陷判断依据是特征回波（如焊缝回波）之间出现的异常反射信号，并通过信号对比或基于模型的软件进行解释。应用前必须在无缺陷管段或利用已知特征（如焊缝）进行系统校准。

三、 数字射线检测

1. 检测项目分类及技术要点
DR检测是穿透性检测方法，适用于局部区域的精细检测，可提供保温层下管道、管件腐蚀形貌的直观二维图像。技术要点包括：将X射线机或伽马源置于管道一侧，将数字探测器板置于另一侧（保温层外）。射线穿透保温层和管壁，由于腐蚀减薄区域对射线的吸收减弱，在探测器上形成强度更高的影像，从而显示出腐蚀的轮廓、深度和分布。其图像质量受射线能量、焦距、曝光参数、保温层均匀性及散射影响极大。需重点考虑辐射安全防护和作业许可。

2. 各行业检测范围的具体要求

• 关键管件与焊缝检测：在石化、电力行业，常用于精确检测已通过筛查技术（如脉冲涡流）发现的疑似严重腐蚀区域，特别是复杂管件（弯头、三通异径管）和对接环焊缝区的局部腐蚀、侵蚀或裂纹。

• 验证性检测与失效分析：作为其他无损检测方法的验证手段，为维修决策提供确凿的影像证据。在发生泄漏或严重减薄后，用于分析腐蚀模式和发展程度。

• 老旧管线评估：对历史检测数据缺乏或状况不明的老旧管道进行局部抽检，获取最可靠的壁厚和缺陷信息。

3. 检测仪器的原理和应用
DR系统主要由射线源、数字探测器板、图像处理单元组成。射线源产生的高能光子穿过物体，探测器将接收到的不同强度的射线转化为数字信号，经处理形成灰度图像。腐蚀在图像上表现为局部亮度增加的区域。应用时通常采用双壁单影或双壁双影透照方式。为确保图像质量和测量精度，需使用像质计来验证灵敏度，并可能采用准直器减少散射线。通过专业的图像分析软件，可以对腐蚀坑的深度和面积进行定量或半定量评估。

四、 红外热成像检测

1. 检测项目分类及技术要点
红外热成像检测是一种非接触、大面积快速扫描技术，通过探测物体表面温度分布差异来间接推断保温层下是否存在可能导致热传导异常的结构缺陷，如保温层破损、内部积液或局部严重减薄导致的温度异常。技术要点在于：管道或容器内部介质与外部环境存在温差时，其外表面会形成特定的温度场。保温层破损会导致局部散热加快（热点或冷点）；内部积液会因热容不同导致外部温度场变化；严重的局部壁厚减薄也可能引起微小温差。检测结果易受环境温度、风速、日照、发射率设置、保温层材质及厚度均匀性影响。

2. 各行业检测范围的具体要求

• 蒸汽系统与高温管线：最适用于介质温度显著高于环境温度（通常ΔT > 20°C）的管道。快速定位保温层缺失、损坏、潮湿（导热系数增大）的区域，评估保温整体效果，指导节能维护。

• 低温与深冷管道：用于检测液化天然气、液氮等低温管线保冷层的失效点（表现为外部结霜或“冷点”）。

• 容器底板与大型储罐：用于检测带有保温层的储罐底板或壁板是否存在因内部腐蚀产物堆积或外部土壤湿度差异导致的热异常，作为辅助筛查手段。

3. 检测仪器的原理和应用
仪器基于红外辐射原理。所有高于绝对零度的物体都会发射红外辐射，其强度与物体表面温度相关。热像仪的光学系统将物体发出的红外辐射聚焦到红外探测器上，探测器将辐射能量转换为电信号，经处理生成代表温度分布的彩色或灰度热图像。应用时，需正确设置目标发射率、环境温度、湿度及测量距离。检测通常在稳定工况下进行，并避免阳光直射、雨雪等干扰。对于CUI检测，它主要作为初步筛查工具，发现的异常需结合其他直接测量壁厚的方法进行确认。主动热成像（如使用热源激励）可用于更精细的检测，但在CUI现场应用中较少。
