漏液检测技术

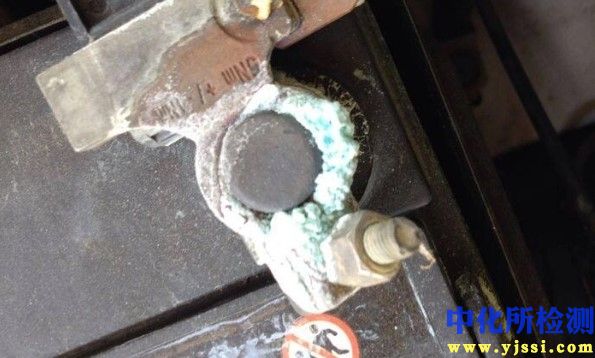

漏液检测是一项系统性工程，旨在通过技术手段识别、定位和预警液体（通常为水、油、化学试剂等）的非预期泄漏，以保护关键基础设施、数据资产、生产环境及生态环境安全。其核心在于实时监测与快速响应。

1. 检测项目分类及技术要点

漏液检测主要分为接触式与非接触式两大类，依据不同的物理或化学原理进行工作。

1.1 接触式检测
原理：依赖传感器与被测液体直接物理接触，通过检测液体引起的电学特性变化来触发报警。

• 点式传感器：

  • 技术要点：采用成对或多对探测电极。当导电性液体（如水）桥接电极时，回路电阻急剧下降，产生报警信号。对于非导电液体，需采用电容式或光学点式探头，检测介质变化引起的电容值或光传导率变化。

  • 优缺点：安装简单、成本低；但监测范围有限，仅能提供点位报警，无法定位泄漏点。

• 感应线（漏液感应绳/电缆）：

  • 技术要点：其核心为沿长度方向嵌入的螺旋缠绕的传感导线，导线间由聚合物材料隔离。液体渗入会导致导线间电阻发生变化。基于阻抗变化与泄漏点位置的关系（时域反射法，TDR），可精确定位泄漏点位置，精度通常可达±1米以内。

  • 技术要点细分：

    • 区域定位型：将感应线划分为若干连续区域，报警时指示具体区域。

    • 精确定位型：采用TDR原理，通过测量脉冲在传感电缆中传播至泄漏点并反射回来的时间差，计算实际距离。

  • 兼容性：需根据被测液体电导率选择感应线类型（如适用于低电导率油类、酸碱溶液的专用型号）。

1.2 非接触式检测
原理：通过监测因液体泄漏导致的周围物理场或环境参数的变化进行间接检测。

• 声波/超声波检测：

  • 技术要点：加压管道发生泄漏时，泄漏处会产生特定频率范围（通常为20Hz ~ 20kHz声波及更高频超声波）的噪声。通过沿管线布置的声波传感器阵列捕捉该信号，利用相关分析法计算信号到达不同传感器的时间差，实现泄漏点定位。定位精度受传感器间距、信号处理算法影响。

• 光纤传感检测：

  • 分布式温度传感（DTS）：利用拉曼散射效应，连续测量沿光纤的温度分布。液体泄漏（尤其是与周围温差明显的液体）会导致局部温度异常，系统通过识别温度变化点进行定位和报警，空间分辨率可达1米。

  • 分布式声波/振动传感（DAS/DVS）：利用相位敏感光时域反射计（Φ-OTDR）技术，将单根光纤转化为连续的振动传感器阵列。可实时监测管道沿线因泄漏产生的振动或声波信号，实现长距离（可达数十公里）、高空间分辨率（米级）的泄漏监测与预警。

• 视觉/红外成像检测：

  • 技术要点：通过可见光摄像头进行图像比对分析，或利用红外热像仪检测因液体泄漏导致的表面温度场差异（例如，管道泄漏点附近的冷却效应或地下管道泄漏引起的地表植被温度差异）。多用于无人机或机器人巡检，结合图像识别算法实现自动化排查。

• 气体传感检测（针对特定液体）：

  • 技术要点：针对挥发性液体（如燃料、溶剂），通过检测其在空气中散逸的特征气体浓度（如可燃油气、VOCs）来推断泄漏。常用传感器包括催化燃烧式、半导体式、红外吸收式和光离子化（PID）式。

2. 各行业检测范围的具体要求

2.1 数据中心与电信机房

• 检测范围：必须全覆盖所有潜在泄漏源下方区域，包括但不限于：架空地板下（静压箱）、空调机组周围、冷却水管路沿线、管道穿墙/地板处、蓄电池组下方。

• 具体要求：要求7x24小时连续监测。通常采用精确定位型感应线系统，在架空地板下沿冷通道或围绕关键设备呈“回”字形或蛇形铺设。报警阈值可调，响应时间应小于3秒。系统需与楼宇管理系统（BMS）或数据中心基础设施管理系统（DCIM）集成，实现声光、短信、邮件等多级报警。

2.2 工业与制造业

• 检测范围：化工厂、制药厂的反应釜、储罐区、泵阀、管道法兰连接处；燃油/燃气锅炉房；液压站；洁净室的冷却与给排水系统。

• 具体要求：需根据泄漏物质的性质（腐蚀性、易燃性、毒性）选择防爆、耐腐蚀的传感器。在危险区域须符合ATEX或IECEx等防爆认证要求。对于化学品储罐，常采用双层罐壁间安装感应线或罐区周边设置防渗膜+检漏井配合点式传感器的方案。要求系统具备高可靠性，防止误报和漏报。

2.3 能源与管道运输

• 检测范围：长输石油、天然气、成品油管道；城市地下供水、供热管网；储油库区。

• 具体要求：长输管道主流采用基于SCADA系统的实时模型法（RTTM） 结合分布式光纤传感（DAS/DTS） 进行综合监测。RTTM通过流量、压力、温度实时数据计算质量平衡，发现微小泄漏；DAS/DTS提供振动和温度信息，实现泄漏预警和初步定位。定位精度要求高，通常需小于管线长度的±0.5%。还需定期进行智能内检测（漏磁、超声） 作为完整性管理的一部分。

2.4 医疗与实验室

• 检测范围：医学影像设备（MRI、CT）冷却系统下方、实验室通风橱排水处、生物安全柜、低温冷藏设备周围、纯水/废水管路。

• 具体要求：强调无菌、防腐蚀和易清洁。传感器材料需耐消毒剂腐蚀。对于高价值精密仪器，要求极早预警，可采用复合型传感垫或高灵敏度感应线。报警系统应与设备电源联动，必要时可自动切断水源。

2.5 建筑与基础设施

• 检测范围：屋顶、地下车库顶板、卫生间、厨房、游泳池、地暖系统、水箱。

• 具体要求：侧重于预防结构性损坏和霉菌滋生。常用区域定位型感应线或点式传感器安装于地漏、集水坑或可能积水的最低点。对于隐蔽工程（如地暖），可在铺设管道时同步敷设感应线。系统多作为智能建筑子系统的一部分。

3. 检测仪器的原理和应用

3.1 定位式漏液控制器

• 原理：作为感应线系统的核心处理单元。向感应线发出恒定的探测信号或脉冲信号，持续监测感应线的电阻、电流或反射信号。当检测到因液体接触引起的参数变化时，通过内置算法（特别是TDR算法）计算泄漏点距离，并在控制器的显示屏上以米或英尺为单位直接显示。

• 应用：是数据中心、机房、博物馆、仓库等需要精确定位泄漏点的场所的标准配置。通常支持多路感应线接入，提供继电器干接点输出，用于联动关闭电磁阀、启动排水泵或通知监控中心。

3.2 分布式光纤测温/测振系统

• 原理：

  • DTS：向传感光纤注入激光脉冲，分析其后向拉曼散射光中的斯托克斯光和反斯托克斯光的强度比，该比值与温度存在确定函数关系，通过光时域反射技术确定位置。

  • DAS：注入相干激光，探测因外部振动/声波导致的光纤背部瑞利散射光的相位变化，将整条光纤转化为连续的麦克风或振动传感器链。

• 应用：主要用于长距离管道（油气、供水）的安全监测、隧道/电缆沟的综合火灾与泄漏监测、周界安防以及大型储罐的温度场监测。

3.3 超声波泄漏检测仪

• 原理：通过高灵敏度超声波传感器捕捉泄漏产生的超声波频段（通常为40kHz附近）的声压信号，将其转换为人耳可闻的声音或通过仪表盘显示信号强度。由于超声波方向性强、衰减快，便于在嘈杂环境中识别泄漏源。

• 应用：适用于检测压缩空气系统、蒸汽疏水阀、真空管道、压力容器以及任何气体泄漏点（通过超声波转换器）。常用于预防性维护巡检。

3.4 气相色谱-质谱联用仪（GC-MS）与便携式挥发性有机物（VOC）检测仪

• 原理：GC-MS通过色谱柱分离复杂气体中的组分，并由质谱仪进行定性定量分析，精度极高。便携式VOC检测仪多采用PID传感器，利用紫外光离子化气体分子，测量产生的离子电流来检测低浓度VOCs。

• 应用：GC-MS用于环境监测站、应急响应中对未知泄漏化学品的精确鉴别与浓度分析。便携式VOC检测仪则广泛用于化工厂、加油站、地下管网的日常巡检与泄漏排查。

总结：漏液检测技术方案的选择，需综合考虑被测液体性质、监测范围、定位精度、环境条件、安全等级及成本等因素。一个完善的漏液管理方案往往是多种技术协同工作的结果，旨在实现从“被动响应”到“主动预警”的转变。
