干扰特性测试技术内容

干扰特性测试旨在评估电气电子设备在正常工作状态下，通过传导、辐射等方式向外界发射的电磁骚扰水平，确保其不对公共电网及其他设备造成不可接受的干扰。测试遵循电磁兼容（EMC）标准中关于发射（Emission）的规定。

1. 检测项目分类及技术要点

干扰特性测试主要分为传导发射测试和辐射发射测试两大类。

1.1 传导发射测试
测量设备通过电源线、信号线、控制线等导线向公共电网或关联设备发射的骚扰电压或电流。

• 测试频段： 通常为150 kHz - 30 MHz（部分标准如CISPR 11/32涵盖9 kHz起始）。

• 技术要点：

  • 骚扰电压测试： 使用线性阻抗稳定网络（LISN）作为关键附件。LISN提供标准的测量阻抗（50Ω//50μH），隔离来自电网的背景噪声，并为被测设备提供纯净电源。测量在相线和中线与参考地之间进行。

  • 骚扰功率测试（30-300 MHz）： 对于长度可能成为高效天线的引线（如电源线），采用吸收钳法测量其辐射潜能。吸收钳沿引线移动，测量其共模骚扰功率。

  • 电流探头法： 使用电流探头（如符合CISPR 16-1-2）卡在电缆上，测量骚扰电流。常用于电信端口、不平衡信号线等。

  • 限值： 分为A级（工业环境）和B级（居民区环境）限值，B级要求更为严格。

1.2 辐射发射测试
测量设备通过空间传播的电磁骚扰场强。

• 测试频段： 通常为30 MHz - 6 GHz（根据产品类型和标准可能扩展至更低如9 kHz或更高如18 GHz、40 GHz）。

• 技术要点：

  • 测试场地： 必须在标准场地进行，首选半电波暗室（SAR）或全电波暗室（FAR），或符合归一化场地衰减（NSA）要求的开阔试验场（OATS）。

  • 天线系统： 需使用经过校准的测量天线（如双锥天线30-300 MHz，对数周期天线200 MHz-1 GHz，喇叭天线1 GHz以上），并在1-4米高度范围内扫描，寻找最大辐射点。

  • 测量距离： 常见为3米、10米，特殊要求可能为1米或30米。距离直接影响测量结果，需严格按照标准规定执行。

  • 接收设备： 使用符合CISPR 16-1-1的EMI接收机或频谱分析仪。接收机设置是关键，包括带宽（如200 Hz， 9 kHz， 120 kHz）、检波器（峰值QP、准峰值QP、平均值AV）、扫描步进和驻留时间。

  • 布置与工况： 被测设备应置于典型工作状态，配置典型负载，并调整电缆布局和产品朝向至最严酷发射状态。

2. 各行业检测范围的具体要求

不同行业的产品依据其使用环境和潜在干扰风险，遵循不同的标准化组织（如CISPR， IEC， EN， FCC， GB）制定的特定标准。

• 信息技术设备及多媒体设备：

  • 适用标准： CISPR 32 / EN 55032 / GB 9254（ITE类）。

  • 检测范围： 传导发射（150 kHz - 30 MHz）， 辐射发射（30 MHz - 6 GHz）。强调电信端口的传导骚扰测量。对Class B设备要求极高，因其使用于居民环境。

• 家用电器、电动工具及类似设备：

  • 适用标准： CISPR 14-1 / EN 55014-1 / GB 4343.1。

  • 检测范围： 主要测量端子骚扰电压（150 kHz - 30 MHz）。对于带有半导体调节装置、开关的器具，还需测量骚扰功率（30-300 MHz）。对断续骚扰（喀呖声）有独特的评估方法和限值。

• 工业、科学和医疗射频设备：

  • 适用标准： CISPR 11 / EN 55011 / GB 4824。

  • 检测范围： 根据设备分组（1组/2组）和分类（A类/B类）严格划分。2组设备（有意产生射频能量的工科医设备）的测试要求最为复杂，传导和辐射发射测试频率上限可能达其基波频率的10次谐波。需在额定负载和典型工作模式下测试。

• 车辆、船内及点火发动机驱动装置：

  • 适用标准： CISPR 12/25, ISO 11451/11452系列， GB 18655。

  • 检测范围： 不仅包括整车或部件的辐射骚扰测试（30 MHz - 1 GHz， 甚至更高），还包括对车载电源线的传导发射测试（150 kHz - 108 MHz）。测试工况需模拟车辆运行（如不同转速）。对瞬态传导发射有专门要求。

• 军用及航空设备：

  • 适用标准： MIL-STD-461G（美）， DO-160G（航）， GJB 151B/152A（中）。

  • 检测范围： 要求最为严苛和全面。除常规CE（传导发射）和RE（辐射发射）外，还包括CS（传导敏感度）和RS（辐射敏感度）等项目。测试频率范围宽（如RE 10 kHz - 18 GHz），限值严格，测试方法（如天线距离、布置）与民用标准差异显著。

• 无线电通信终端设备：

  • 适用标准： 除通用EMC标准外，还需遵循其无线业务相关标准（如ETSI EN 301 489系列）。

  • 检测范围： 在“发射机不工作”模式下测量EUT作为数字设备的干扰特性。同时，需评估其杂散发射（工作频带外的无用辐射），这对接收机前端阻塞干扰至关重要。

3. 检测仪器的原理和应用

3.1 EMI接收机

• 原理： 本质是高度专业化的超外差式频谱分析仪，但其检波器和带宽严格符合CISPR标准。内置多种检波器：

  • 准峰值（QP）检波器： 加权反映骚扰对听觉的主观干扰程度，是传统无线电干扰评价的主要方式。充电时间常数小于放电时间常数。

  • 平均值（AV）检波器： 测量骚扰信号的平均幅度，对窄带连续波骚扰敏感。

  • 峰值（PK）检波器： 捕获信号包络的最大值，扫描速度快，常用于预扫描。

• 应用： 是干扰特性测试的核心仪器，所有正式符合性测试的数据最终均需由EMI接收机在指定带宽和检波器下获取。

3.2 频谱分析仪（带预选器）

• 原理： 通过扫描本振频率，将输入信号下变频至中频进行放大和检波，显示幅度-频率关系。用于EMC测试时，需配备符合CISPR带宽的滤波器（如RBW=200 Hz， 9 kHz， 120 kHz）和QP/AV检波功能。

• 应用： 广泛用于研发预测试、故障诊断和快速扫描。其动态范围、扫描速度和处理能力在现代数字中频（IF）技术的加持下非常强大。但进行符合性认证测试时，仍需验证其与标准EMI接收机的一致性。

3.3 线性阻抗稳定网络（LISN）

• 原理： 内部由电感、电容和电阻组成的无源网络。在测量端口（连接接收机）与50Ω负载并联，在测试频率范围内提供一个稳定的、标准化的阻抗（50Ω），同时允许工频或直流电源通过，并抑制来自电网的干扰。

• 应用： 传导骚扰电压测试的强制性附件。确保不同实验室对同一设备的测量结果具有可比性。

3.4 测量天线

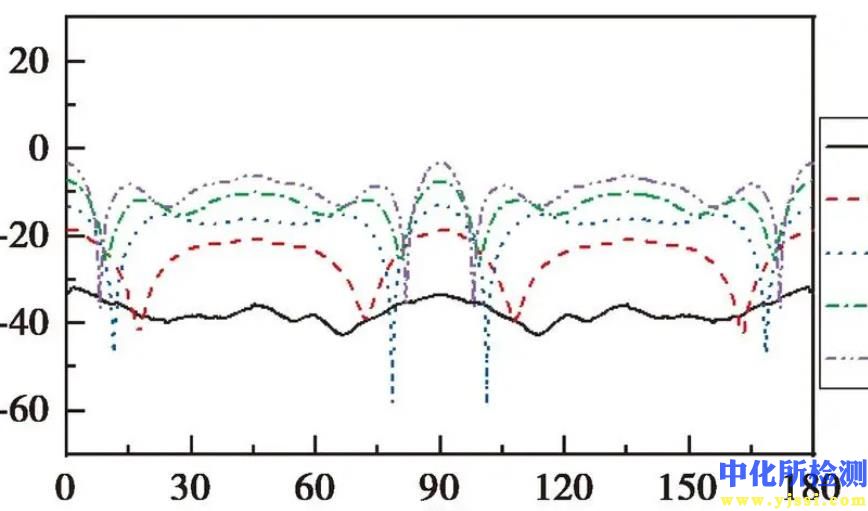

• 原理： 将空间电磁场转换为可测量的电压信号。不同类型天线对应不同频段和极化方式。

  • 双锥天线： 30 - 300 MHz， 宽带偶极子结构，全向性。

  • 对数周期天线： 200 MHz - 2 GHz， 定向性，增益较高。

  • 喇叭天线： 1 GHz以上， 高增益， 低驻波比， 波束窄。

• 应用： 辐射发射测试中连接接收机的传感器。测试时需进行天线因子校正，将接收电压值转换为场强值（dBμV/m）。

3.5 电波暗室与测试场地

• 原理： 通过在外壳内铺设射频吸波材料（如铁氧体砖、碳耗泡沫角锥）来吸收电磁波，模拟自由空间条件，隔离外部环境干扰，并减少墙壁反射造成的测量不确定性。

• 应用： 提供受控的、可复现的辐射发射测量环境。场地性能需通过场地电压驻波比（SVSWR）或归一化场地衰减（NSA）等验证测试来确认其符合标准要求。
