振幅测试技术内容

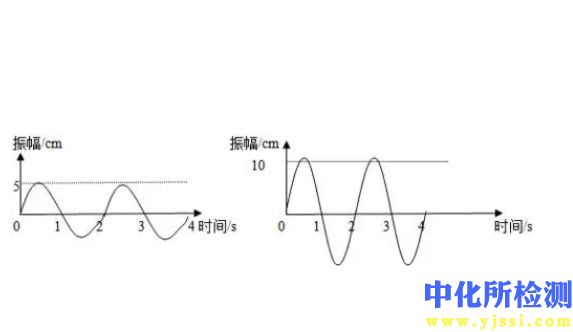

振幅测试是通过测量物体在其平衡位置附近往复运动的幅度，来评估其振动特性的一种关键技术。它广泛应用于评价机械设备的运行状态、结构动力学性能以及产品的环境耐受性。

1. 检测项目分类及技术要点

振幅测试主要分为以下几类，每类均有其技术核心：

1.1 位移振幅测试

• 技术要点：直接测量振动体相对参考点的最大偏移距离。重点在于确定真实的“零位”或静止基准，尤其对于非接触式测量。需区分峰值、峰峰值和有效值（RMS）。

• 关键技术参数：线性度、分辨率（通常需达到微米级）、频率响应范围（DC~低频段，一般低于1kHz）。

1.2 速度振幅测试

• 技术要点：测量振动速度的有效值，与振动能量直接相关，是评价设备振动强度最常用的参量。关键在于传感器在关键频段（如10 Hz ~ 1 kHz）内的平坦响应。

• 关键技术参数：速度范围（如0.1 mm/s ~ 1000 mm/s）、频率范围、方向性。

1.3 加速度振幅测试

• 技术要点：测量振动加速度，适用于高频冲击和宽带随机振动分析。需关注传感器的安装共振频率，避免测试频段接近共振点而导致失真。

• 关键技术参数：量程（可达数万g）、灵敏度、安装共振频率（通常远高于被测最高频率）。

1.4 相位测量

• 技术要点：测量两点间振动的时间差或相位差，用于模态分析、动平衡校正。核心是获取高精度的时间基准或参考触发信号。

• 关键技术参数：相位精度（通常优于1°）、参考通道的同步性。

通用技术要点：

• 传感器安装：刚性连接是关键。螺栓安装为最优，磁座安装会降低有效频率上限，手持测量仅用于粗略评估。

• 测量方向：必须明确并严格控制测量轴向，通常需在相互垂直的三个方向（水平、垂直、轴向）进行。

• 数据分析：需从时域波形、频谱图（FFT分析）等多维度分析振幅特征，以识别振动源和特征频率。

2. 各行业检测范围的具体要求

不同行业基于其设备特性与标准规范，对振幅限值有明确要求。

2.1 旋转机械（汽轮机、泵、风机、电机）

• 要求：遵循ISO 10816/20816系列标准。限值根据设备功率、支撑刚度和转速类别制定。例如，功率大于50MW的大型汽轮机组，在轴承盖上测量的振动位移峰峰值，良好区域通常要求低于80μm（对于转速3000 rpm）。评价需综合位移和速度值。

• 特点：重点关注工频（1X）及其谐波、半频（0.5X，可能预示油膜涡动）的振幅。

2.2 建筑工程与桥梁结构

• 要求：关注人体舒适度与结构安全。遵循ISO 2631（人体暴露）及各国结构设计规范。对于楼板竖向振动，频率在4-8Hz时，峰值加速度通常不应超过0.05g（约500 mm/s²）以保证舒适度。桥梁则需监测在车辆、风载下的动态位移振幅（可能为毫米至厘米级）。

• 特点：低频（通常0.1~30Hz）、大位移测量，常使用高精度GPS或伺服式加速度计。

2.3 航空航天

• 要求：极端严格。遵循MIL-STD-810、DO-160等环境试验标准。部件需在宽频带（如10-2000 Hz）进行随机振动试验，加速度振幅谱密度（PSD）可高达0.1 g²/Hz。发动机叶片振幅需进行非接触式在线监测，精度要求极高（亚微米级）。

• 特点：高频率、高加速度、环境苛刻（高低温、真空）。

2.4 汽车工业

• 要求：分部件与整车测试。发动机振动评价依据ISO 1940平衡等级，悬置点振动速度是关键指标。整车平顺性依据ISO 2631，在座椅导轨等处测量加速度振幅，进行加权RMS计算。NVH测试中，车内噪声关联的板件振动振幅可能在微米级。

• 特点：涉及从几Hz（悬架）到几千Hz（零部件）的宽频带，多在转鼓试验台或路谱激励下进行。

2.5 电子电器与微机电系统（MEMS）

• 要求：依据IEC 60068-2-6等标准进行正弦扫频或随机振动测试，以验证结构完整性。对于微型传感器（如MEMS陀螺仪），需测量其谐振频率处的驱动模态振幅，可能仅为纳米级。

• 特点：小型化、高频率，对微型结构的测量需采用激光多普勒测振仪等非接触手段。

3. 检测仪器的原理和应用

3.1 压电式加速度传感器

• 原理：利用压电晶体（如石英、陶瓷）的压电效应，将振动加速度转化为电荷量输出。内置集成电路（IEPE）型可将电荷转换为低阻抗电压信号。

• 应用：最广泛的振动测量传感器。适用于中高频（约0.5 Hz ~ 10 kHz）的冲击和稳态振动测量。常用于机械状态监测、模态测试和环境应力筛选。

3.2 速度传感器（动圈式）

• 原理：基于电磁感应定律，线圈在磁场中运动产生与振动速度成正比的电压信号。

• 应用：适用于中低频（约10 Hz ~ 1 kHz）的绝对振动测量，尤其适用于低转速大型旋转机械（如水电发电机）的轴承座振动监测。无需外部供电。

3.3 电涡流位移传感器

• 原理：利用高频电磁场在导电靶材表面产生电涡流，通过感应线圈阻抗变化来测量探头与靶面间的间隙（即相对位移）。

• 应用：非接触式测量旋转轴相对于轴承座的相对位移（轴振）、键相位和轴心轨迹。测量范围通常为0.25~2.0 mm，分辨率可达1μm。是汽轮机、压缩机等大型高速旋转机械安全监测的核心设备。

3.4 激光多普勒测振仪

• 原理：基于光学多普勒效应，通过检测激光束照射到振动表面后反射光的频率偏移，精确解算出振动速度，经积分可得位移。

• 应用：非接触、高精度（位移分辨率可达皮米级）、宽频带测量。适用于微型、高温、轻质或不可接触的物体，如MEMS器件、扬声器振膜、涡轮叶片、高温物体及精密光学元件的振动分析。

3.5 电容式微机电传感器

• 原理：利用可变电容原理，振动导致质量块与固定极板间的距离变化，引起电容变化，经电路转换为电信号。

• 应用：主要用于消费电子和汽车中的惯性测量单元（IMU），测量低频（0~数百Hz）的加速度和角速度，体积小，成本低。

3.6 数据采集与分析系统

• 原理：将传感器模拟信号进行抗混滤波、放大、模数转换，通过数字信号处理器进行时域、频域（FFT）及相关分析。

• 应用：所有定量振动测试的核心。便携式分析仪用于现场故障诊断，多通道高速采集系统用于实验室模态分析和结构动力学测试，在线监测系统用于关键设备的连续保护与预测性维护。
