高温持久测试详细技术内容

1. 检测项目分类及技术要点

高温持久测试主要评估材料或产品在高温和持续载荷（或应力）共同作用下的长期性能与失效行为。核心项目包括：

1.1 持久强度测试

• 技术要点：在恒定高温和恒定拉伸载荷下，测定试样至断裂的持续时间。重点关注材料在高温下的抗蠕变断裂能力。

• 关键参数：试验温度（通常高于材料工作温度）、施加应力、断裂时间。需记录稳态蠕变速率和断裂延伸率。

• 数据输出：绘制应力-断裂时间曲线（持久强度曲线），外推设计寿命（如10^5小时）下的持久强度极限。

1.2 蠕变-持久协同测试

• 技术要点：在持久测试过程中同步监测蠕变变形量。不仅获取断裂时间，还记录完整的蠕变曲线（包含初始、稳态和加速阶段）。

• 关键参数：除断裂时间外，需精确测量瞬时应变、最小蠕变速率和断裂总伸长率。

• 失效分析：结合断口形貌（如晶间断裂特征）和微观组织演变（如碳化物粗化、相变），分析失效机制。

1.3 松弛性能测试

• 技术要点：在恒定高温和恒定初始应变条件下，测定应力随时间逐渐衰减的行为。用于评估紧固件、弹簧等部件的应力保持能力。

• 关键参数：初始应力、应力松弛速率、残余应力。

• 数据拟合：常用对数或指数模型描述应力松弛曲线。

1.4 高温环境耐久性测试

• 技术要点：模拟高温与特定环境（如氧化气氛、腐蚀介质）的耦合作用。常用于涂层、复合材料。

• 关键参数：环境气体成分、压力、温度循环周期。需评估性能退化与质量变化。

2. 各行业检测范围的具体要求

测试的具体条件和标准因行业和材料体系差异显著。

2.1 航空航天

• 材料范围：镍基/钴基高温合金、钛合金、陶瓷基复合材料（CMC）。

• 温度范围：合金材料通常为650°C-1200°C；CMC可达1500°C以上。

• 应力要求：基于发动机涡轮盘、叶片等关键部件的实际受力状态设计。测试时间通常要求超过实际寿命（如数千至数万小时），并依赖Larson-Miller参数等方法进行寿命外推。

• 标准参考：ASTM E139（蠕变、蠕变断裂和应力断裂试验）、AMS 2759（高温持久）。

2.2 能源电力

• 火电与核电：重点测试耐热钢（如P91、P92）、合金钢在高温高压蒸汽环境下的持久性能。温度范围540°C-650°C，强调长时间稳定性（设计寿命常达20万小时以上）。需考虑蠕变-疲劳交互作用。

• 燃气轮机：类似航空航天要求，但对地面轮机部件可能更关注成本与长寿命平衡。

• 标准参考：ISO 204（金属材料高温持久试验）、GB/T 2039（金属拉伸蠕变及持久试验方法）。

2.3 汽车工业

• 材料范围：发动机排气系统部件（如歧管、涡轮增压器壳体）用耐热铸钢、不锈钢；活塞用铝合金。

• 温度范围：通常为300°C-1000°C，取决于部件位置。

• 测试特点：常与热机械疲劳（TMF）测试结合，施加与实际工况匹配的循环温度和机械载荷。测试时间相对较短，但循环次数高。

• 标准参考：SAE J1753（高温部件耐久性）、各企业内部的台架测试规范。

2.4 电子电器

• 材料范围：焊点材料、引线框架、封装材料、高温绝缘材料。

• 温度范围：通常为85°C-300°C，功率器件可能要求更高。

• 测试重点：在高温和微小应力下评估材料的蠕变松弛导致的连接可靠性下降、导电性能变化等。常与电性能监测同步进行。

• 标准参考：JEDEC JESD22（如A104温度循环）、IPC-TM-650测试方法。

3. 检测仪器的原理和应用

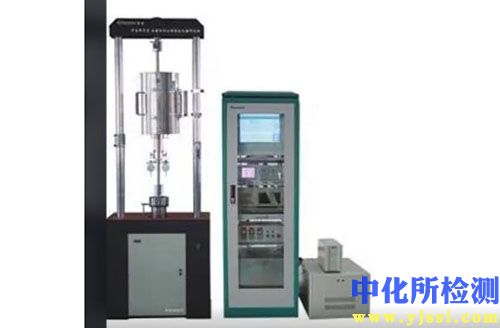

高温持久测试系统是集成了高温环境模拟、精确加载、变形测量和自动控制的复杂设备。

3.1 核心系统构成与原理

• 高温炉系统：

  • 原理：采用电阻丝（<1200°C）或硅钼棒/碳化硅棒（>1200°C）加热，通过多区控温和金属均热块确保试样标距段内温度梯度满足标准（如ASTM E139要求≤±2°C）。

  • 应用：提供稳定、均匀的高温环境。真空或充惰性气体（Ar、N₂）炉用于防止试样氧化。

• 加载系统：

  • 原理：采用高精度伺服电机驱动或液压伺服系统，通过杠杆、砝码或直接施加恒定载荷。现代设备多采用闭环控制的电磁驱动器，实现高响应和稳定加载。

  • 应用：施加并保持测试所需的恒定力或恒定应力。

• 变形测量系统：

  • 原理：

    • 引伸计：高温接触式引伸计通常使用耐热合金臂和线性可变差动变压器（LVDT）或光栅尺，直接接触试样测量标距变形。

    • 非接触测量：激光扫描或视频引伸计通过跟踪试样表面的标记点进行测量，避免接触力影响，适用于超高温或脆性材料。

  • 应用：精确测量蠕变应变（分辨率常达1µm）或松弛过程中的位移变化。

• 控制系统与数据采集：

  • 原理：基于PLC或工业计算机，集成温度、载荷、位移的多通道PID控制与实时数据采集。

  • 应用：实现长期无人值守测试，自动记录数据并可在参数超差或试样断裂时安全停机。

3.2 关键附属装置

• 环境模拟装置：用于在炉内引入腐蚀性气体（如含硫烟气）、高压蒸汽或盐雾，模拟极端工作环境。

• 断样检测器：通常利用试样断裂瞬间加载杆的突然位移或应力骤降来触发信号，自动停止测试并记录精确断裂时间。

3.3 仪器选型与校准要点

• 选型依据：根据最高测试温度、载荷范围、试样类型、环境气氛和控制精度需求选择。

• 校准要求：温度系统需使用经检定的一等或二等标准热电偶在试样位置进行校准；载荷系统需使用标准测力仪进行校准；引伸计需使用标准标定器进行标定。校准需定期进行，确保数据溯源性与可靠性。
