步入式阳光/红外模拟测试技术详述

1. 检测项目分类及技术要点

步入式环境舱通过集成高强度全光谱太阳光源和精确的红外辐射系统，模拟并强化户外太阳辐射及热效应，主要用于材料可靠性、产品性能和系统耐久性测试。

核心检测项目分类：

• 太阳辐射模拟测试：

  • 光谱匹配度： 依据标准（如IEC 60904-9， ASTM E927），光源光谱需与AM1.5G（太阳光谱）或AM0（太空太阳光谱）高度匹配。匹配度通常要求A级（光谱匹配在指定波长区间内偏差≤±25%）。

  • 辐照强度： 范围通常为500 ~ 1200 W/m²，可精确控制。用于光伏组件测试时，标准测试条件（STC）为1000 W/m²。

  • 辐照均匀性： 在有效测试区域内，辐照不均匀度应优于±10%（最高等级可达±5%），确保样品受照条件一致。

  • 时间程序控制： 可模拟太阳日变化轨迹（太阳常数循环）、季节性变化或特定地理位置的太阳辐射曲线。

• 红外热效应测试：

  • 红外辐射强度与波长： 通常使用中短波红外加热器（波长范围~0.8μm至~3μm），功率密度可调，最高可模拟超过1000 W/m²的红外热负荷。

  • 温度-辐射耦合控制： 结合腔体空气温度控制（范围可达-40℃至+100℃），实现样品在特定辐射加热和空气对流下的热平衡温度测试。

  • 热冲击与热疲劳： 通过快速改变辐射强度，模拟产品因云层遮挡或快速移动导致的急剧温度变化。

• 综合性环境应力耦合测试：

  • 光-热-湿度耦合： 同步控制太阳辐射、舱内温度（-40℃~+85℃）和相对湿度（10%~95%RH），评估材料光热老化、湿热老化综合效应。

  • 光-热-风耦合： 集成风速可调（如0.5~3.0 m/s）的通风系统，模拟户外风冷效应，用于评估汽车散热器、户外机柜等产品的实际工况。

  • 光-热-雨/凝露耦合： 配备喷淋或凝露系统，模拟雨水冲刷或夜间凝露与日间暴晒的交替作用。

技术要点：

• 光源系统： 多采用氙弧灯（光谱最接近太阳光）、金属卤素灯或特定红外加热管阵列。需配备滤光器以修正光谱，并具备光强调节和衰减补偿功能。

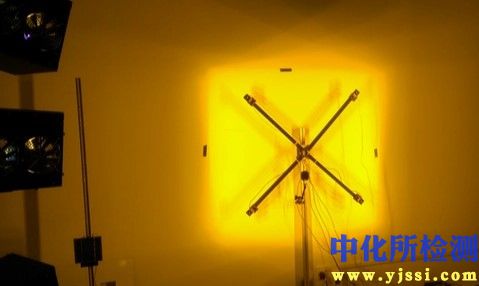

• 腔体设计与校准： 内壁采用高反射率、低吸收率的漫反射材料（如特氟龙涂层或阳极氧化铝），确保辐射场均匀。需定期使用经过标定的总日射表（太阳总辐射传感器）和光谱辐射计进行空间均匀性和光谱校准。

• 安全与互锁： 必须具备 UV 屏蔽观察窗、紧急灯光熄灭、过温保护和门开关安全互锁。

2. 各行业检测范围的具体要求

• 汽车工业：

  • 测试标准： 遵循 ISO 877-2, SAE J2412, SAE J2527, OEM厂商标准等。

  • 具体要求： 模拟极端光照气候（如亚利桑那、佛罗里达）。测试项目包括内饰件色牢度（光照>2500 kJ/m²）、材料老化（如仪表板、座椅）、油漆涂层失光/开裂、塑料件变形、整车热管理（阳光负荷下空调性能）、电子设备高温光老化等。辐照强度常用850~1120 W/m²，黑板温度最高可达100℃以上。

• 光伏与储能行业：

  • 测试标准： 依据 IEC 61215（地面晶硅光伏组件）, IEC 62108（聚光光伏）, IEC 61646（薄膜光伏）等。

  • 具体要求： 热斑耐久测试（IEC 61215-2 MST21）：在1000 W/m²辐照下，局部遮挡电池片，评估其温升及潜在破坏。紫外预处理试验：累计15 kWh/m²的紫外（280-400nm）辐照后，进行热循环和湿冻测试。光老练试验：通过约5-20 kWh/m²的照射使组件输出稳定。红外热成像筛查：用于快速识别组件内部的隐裂、焊接缺陷等。

• 航空航天：

  • 测试标准： 遵循 MIL-STD-810G/H 方法505.7， ASTM E491等。

  • 具体要求： 模拟高空及外层空间的极端太阳辐射（AM0光谱，常数~1367 W/m²）和冷黑环境（-270℃）。用于测试宇航器涂层、热控材料、卫星部件在轨期间的热循环和热真空性能，以及飞机雷达罩、驾驶舱玻璃在强烈日照下的热应力与光学性能。

• 建筑材料与涂层：

  • 测试标准： 遵循 ISO 16474-2（氙弧灯老化）, ASTM G155, ASTM D7869等。

  • 具体要求： 评估外墙涂料、密封胶、防水卷材、塑料门窗等在紫外、可见光和红外综合作用下的褪色、粉化、光泽度下降、开裂和附着力丧失。测试周期长，常采用循环程序（如光照+喷淋）。

• 纺织品与户外装备：

  • 测试标准： 遵循 ISO 105-B02, AATCC TM16, ISO 4892-2。

  • 具体要求： 重点评估色牢度（耐光性），通常使用蓝羊毛标尺作为褪色基准。同时测试紫外线辐射对织物强度、弹性的长期影响。

3. 检测仪器的原理和应用

• 太阳模拟器（光源核心）：

  • 原理： 氙弧灯通过高压激发氙气产生连续光谱，经滤光器（如AM1.5G滤光片）滤除不需要的紫外和红外成分，并修正光谱至目标太阳光谱。金属卤素灯则在特定波段有更强输出，光谱匹配性稍逊但成本较低。

  • 应用： 作为系统核心光源，提供稳定、均匀、光谱匹配的辐射场。其输出通过反馈控制系统，根据设定程序或传感器实时测量值进行闭环调节。

• 总日射表（辐照度测量与校准）：

  • 原理： 采用热电堆传感器，其黑色涂层吸收太阳辐射全波段能量并转化为热，通过热电堆测量温度差产生电压信号，该信号与辐照强度成正比。二级标准总日射表需溯源至世界辐射基准（WRR）。

  • 应用： 永久性安装在测试平面或用于移动校准，是测量和控制舱内辐照度绝对值的基准仪器。

• 光谱辐射计：

  • 原理： 利用光栅或棱镜分光，将入射光按波长分散，由CCD或光电二极管阵列探测，获得300nm至2500nm甚至更宽范围的光谱功率分布。

  • 应用： 定期检测光源的光谱匹配度，诊断滤光器老化或光源衰减，是保证测试符合标准光谱要求的必需设备。

• 黑标/白标温度传感器：

  • 原理： 黑标温度计（BPT）是涂有高吸收率黑色涂层的平板温度传感器，测量样品在光照下可能达到的最高表面温度。白标温度计（WPT）则涂有高反射率涂层，反映辐射热效应较小的物体温度。

  • 应用： 关键的温度控制点和材料热效应评价指标，尤其用于汽车内饰、涂层等测试中，比空气温度更能反映材料实际受热状态。

• 红外热像仪：

  • 原理： 探测物体自身发射的中远红外辐射（波长~8-14μm），并将其转换为温度分布可视图像。

  • 应用： 非接触式测量测试样品表面温度分布，用于识别光伏组件的热斑、电子元件的过热故障点、材料涂层的不均匀吸热或缺陷。是测试过程中的重要诊断和监控工具。
