动态力学分析技术详解

动态力学分析是研究材料在周期性交变应力或应变作用下力学响应与温度、频率、时间关系的一种重要技术。它通过测量材料的动态模量（储能模量E'、损耗模量E''）和损耗因子（tan δ = E''/E'）等参数，灵敏地揭示材料的粘弹性行为、相变、松弛过程及结构与性能的关联。

1. 检测项目分类及技术要点

1.1 热扫描分析

• 技术要点：在恒定的振荡频率和应变振幅下，以恒定速率对样品进行升温（或降温）扫描。此为最核心的测试模式。

• 核心测量参数：

  • 储能模量 (E')：反映材料弹性分量，表征其储存能量和抵抗形变的能力。

  • 损耗模量 (E'')：反映材料粘性分量，表征其耗散能量（以热形式）的能力。

  • 损耗因子 (tan δ)：损耗模量与储能模量之比（E''/E'），是表征材料阻尼性能或内耗的关键指标，对分子运动极为敏感。

• 关键特征温度识别：

  • 玻璃化转变温度 (Tg)：通常定义为tan δ峰值对应的温度，或E'拐点、E''峰值对应的温度。Tg处分子链段运动被激发，模量下降1-3个数量级，tan δ出现显著峰。

  • 次级松弛转变：在Tg以下，由侧基、小链段运动引起的tan δ小峰。

  • 熔融温度/结晶温度：部分结晶材料的熔融峰（E'急剧下降， tan δ上升）或结晶过程（模量上升）。

  • 固化反应监测：储能模量从液体到固体的急剧上升，tan δ峰值对应凝胶点。

1.2 频率扫描分析

• 技术要点：在恒定温度和应变下，改变振荡频率（通常覆盖0.01 Hz 到 100 Hz 或更宽范围）。

• 核心应用：

  • 构建时温等效主曲线：利用时间-温度叠加原理，将不同温度下的频率扫描数据平移，构建跨越数十个时间量级的模量主曲线，用于预测材料的长期松弛行为。

  • 研究分子运动动力学：通过分析转变频率与活化能的关系。

  • 评估材料频率依赖性：如橡胶的减震性能、粘合剂的动态粘弹性。

1.3 应变/应力扫描分析

• 技术要点：在恒定温度和频率下，逐步增加施加的振荡应变或应力振幅。

• 核心目的：确定线性粘弹性区域。

  • 在线性区内，模量（E', E''）与应变振幅无关。一旦应变超过临界值，模量开始下降，表明材料结构（如填料网络、缠结）开始破坏。此测试是进行准确热扫描和频率扫描的前提。

1.4 时间扫描分析

• 技术要点：在恒定温度、频率和应变下，测量模量随时间的变化。

• 主要应用：

  • 固化过程监控：热固性树脂、uv胶、橡胶硫化过程中的模量增长。

  • 老化研究：物理老化或化学老化导致的模量变化。

  • 蠕变回复（虽属静态，但为DMA扩展功能）：在小恒定应力下观测应变随时间增长，撤去应力后观测回复。

2. 各行业检测范围的具体要求

2.1 高分子与复合材料

• 塑料与橡胶：精确测定Tg（尤其是增塑、填充体系），评估低温韧性、高温性能。橡胶需重点关注tan δ峰值（用于轮胎的滚动阻力与湿抓地力平衡分析）。结晶度、填料分散性、交联密度（通过橡胶平台模量估算）评估。

• 复合材料：界面粘结性能评价（tan δ峰高变化），纤维取向影响，层合结构的各向异性测试（需使用专用夹具）。

• 胶粘剂与涂层：固化工艺优化（凝胶点、固化度），粘结强度与内聚强度评估，涂层柔韧性与附着力。

2.2 医药与生物材料

• 药物辅料：薄膜包衣的玻璃化转变、水塑化效应。

• 生物高分子：胶原、水凝胶等材料的力学性能随温度、频率、 hydration状态的变化。降解过程的监测。

• 医疗器械：聚合物支架的扩张性能、可吸收材料的降解动力学。

2.3 电子电器材料

• 封装材料：评估芯片封装树脂的Tg、热膨胀系数（通过静态力热机械分析TMA更常见，DMA可辅助）、抗潮敏性。

• 绝缘材料：耐热等级评定，介电性能与力学损耗的关联。

• 导电胶/焊料：粘接可靠性，疲劳寿命预测。

2.4 金属与合金

• 阻尼合金：重点测量tan δ-温度曲线，评价其在特定温度区间（如室温）的减振降噪能力。

• 相变研究：用于研究形状记忆合金的马氏体相变、铁磁合金的磁机械阻尼等。

2.5 能源与电池材料

• 电池隔膜：干态/湿态下的热收缩行为、闭孔温度、破膜温度（通过模量骤降判断）。

• 固体电解质：离子电导率与聚合物链段运动的关联（通过E''或tan δ峰）。

• 电极粘结剂：充放电循环中粘结剂力学性能的演变。

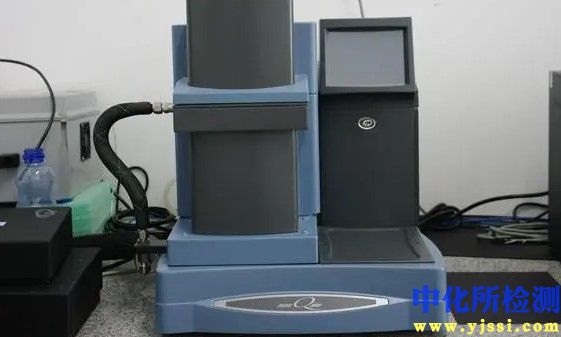

3. 检测仪器的原理和应用

3.1 核心工作原理
DMA仪器通常采用力-位移反馈控制的线性驱动系统。主要部件包括：

• 驱动马达：提供正弦波形的位移（或力）。

• 力传感器：高灵敏度测量样品响应力。

• 位移传感器：精确测量样品形变。

• 炉体/温控系统：实现精确的程控温度环境（-150°C 至 600°C 或更高）。

• 控制系统与解算单元：施加设定波形，并实时解算输入信号（位移/应变）与输出信号（力/应力）之间的相位差角δ和振幅比。

3.2 关键计算公式

• 施加应变：ε(t) = ε₀ sin(ωt)

• 测得应力：σ(t) = σ₀ sin(ωt + δ)

• 复数模量：E* = σ₀/ε₀ = E' + iE''

• 储能模量：E' = (σ₀/ε₀) cosδ

• 损耗模量：E'' = (σ₀/ε₀) sinδ

• 损耗因子：tan δ = E''/E'

3.3 主要夹具类型及应用

• 三点弯曲/单悬臂/双悬臂：适用于刚性或中等模量材料（如硬塑料、复合材料梁），操作简便，但应变场不均匀。

• 拉伸夹具：适用于薄膜、纤维、橡胶片材，提供均匀应变场，是研究橡胶弹性、聚合物取向的理想选择。

• 压缩夹具：用于泡沫、凝胶、软质生物材料，防止样品 buckling。

• 剪切夹具（平板/夹心）：用于极软材料（如未固化树脂、粘弹体）、熔融聚合物，直接测量剪切模量G*。

• 针入/探针：用于局部性能表征或薄膜表面测试。

3.4 仪器性能关键参数

• 力与位移分辨率：通常力分辨率可达0.0001N，位移分辨率达1nm。

• 动态力范围：可施加力从几毫牛到数十牛。

• 频率范围：通常0.001 Hz ~ 200 Hz，高端仪器可达1000 Hz。

• 温度范围与速率：液氮制冷可达-190°C，最高温可达1000°C（特殊配置）。升温速率通常0.1°C/min ~ 20°C/min。

3.5 与其他技术的联用
现代DMA常与傅里叶变换红外光谱（DMA-FTIR）、显微观察系统等联用，实现化学结构变化与力学性能变化的同步原位分析，极大地增强了其解析复杂物理化学过程的能力。
