紫外-可见光交替循环辐照检测技术内容

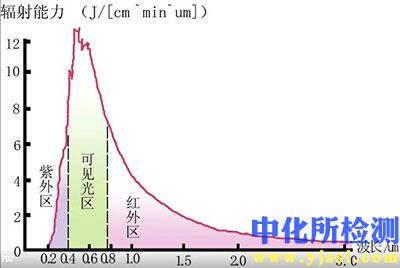

紫外-可见光交替循环辐照检测是一种模拟并加速材料在自然阳光下，经历日间光照（特别是紫外线及可见光部分）与夜间黑暗交替循环环境下的老化过程的可靠性测试方法。该方法通过精准控制紫外波段和可见波段的光谱能量、辐照度、温度、湿度及循环周期，评估材料的光化学稳定性、物理性能衰减及外观变化。

1. 检测项目分类及技术要点

检测项目主要分为三大类：理化性能变化、光学性能变化及外观形态变化。

• 1.1 理化性能变化

  • 机械性能测试： 测定拉伸强度、断裂伸长率、弯曲强度、冲击强度等在循环辐照前后的变化率。技术要点在于样品制备需符合标准尺寸，测试前需在标准温湿度下进行状态调节。

  • 分子结构分析： 采用傅里叶变换红外光谱（FTIR）检测特征官能团（如羰基指数）的变化，监测光氧化反应程度。技术要点在于测试需选用透射或ATR模式，并对同一区域进行辐照前后对比。

  • 热性能分析： 通过差示扫描量热法（DSC）测量玻璃化转变温度、熔融温度及结晶度的变化。技术要点是控制升降温速率，并确保样品质量一致。

  • 色度与光泽度变化： 使用色差计和光泽度计定量测量颜色变化（ΔE*）及表面光泽保持率。技术要点是校准仪器，固定测量角度（通常为60°），并在样品表面多个点位取平均值。

• 1.2 光学性能变化

  • 透光率与雾度测试： 针对透明或半透明材料，使用紫外-可见分光光度计或积分球式雾度计，测量特定波长（如380nm, 500nm）下的透光率下降率及雾度增加率。技术要点是确保样品表面清洁，测试光束需垂直入射。

  • 荧光特性变化： 对荧光材料，检测其激发光谱和发射光谱的强度衰减或峰值偏移。

• 1.3 外观形态变化

  • 表面形貌观测： 采用光学显微镜或扫描电子显微镜（SEM）观察表面龟裂、粉化、起泡、剥落等现象。技术要点是需对同一标记区域进行辐照前后对比观测。

  • 宏观缺陷评定： 依据相关标准（如ISO 4628系列）评级起泡、裂纹、锈蚀等级。

2. 各行业检测范围的具体要求

• 2.1 高分子材料与涂料行业

  • 要求： 重点考察黄变、粉化、开裂及机械性能损失。常遵循标准如ASTM G154（非金属材料紫外荧光灯暴露）、ISO 16474-3。测试周期通常为数百至数千小时，紫外波段（如UVA-340灯管模拟295-365nm太阳紫外光）与可见光波段交替循环，黑板温度常设置在50-70℃，并可引入冷凝或喷淋循环模拟露水效应。

• 2.2 纺织服装行业

  • 要求： 侧重于颜色牢度（褪色、沾色）和纤维强度损失。遵循标准如AATCC TM16、ISO 105-B02。使用氙弧灯光源，过滤后光谱需匹配太阳光谱，尤其关注紫外和可见光部分。循环设置包括光照（控制辐照度，如0.8 W/m² @ 420nm）和黑暗（仅控温湿）阶段，相对湿度严格控制。评估采用标准灰卡评级变色等级。

• 2.3 汽车工业

  • 要求： 对内饰件（塑料、皮革、织物）和外饰件（涂料、橡胶、外饰塑料）进行测试。标准如SAE J2527（氙弧）、SAE J2412。测试要求严苛，需模拟不同地域的光照气候。循环复杂，包含紫外/可见光照射、高温、低温、高湿、凝露等多因素交替，辐照度控制精确（例如，常用0.55 W/m² @ 340nm）。

• 2.4 光伏行业

  • 要求： 针对封装材料（如EVA、POE、背板）、盖板玻璃及组件。标准如IEC 61215（地面用光伏组件）。测试重点在于紫外预处理（如15 kWh/m²，波长280-400nm）与后续湿热、冷冻等循环结合，评估透光率损失、脱层、黄变及最大功率衰减。要求紫外部分辐照度分布需符合标准规定。

• 2.5 医疗器械与药品包装

  • 要求： 评估包装材料（如PVC、PE、玻璃）在光照下的保护性能及自身稳定性。遵循标准如ICH Q1B（光稳定性试验）。测试采用选项1（日光灯）或选项2（氙灯/金属卤素灯），需控制总照度（如1.2×10⁶ Lux·hr）和近紫外能量（如200 W·hr/m²， 320-400nm）。样品需在辐照前后进行含量测定、有关物质检查等分析。

3. 检测仪器的原理和应用

核心仪器为紫外-可见光交替循环试验箱，其主要基于两种光源系统：

• 3.1 荧光紫外灯管系统

  • 原理： 采用特定波长的紫外荧光灯管（如UVA-340、UVB-313）作为紫外光源，模拟太阳光的紫外部分。可见光部分可通过启用特定可见光荧光灯管或通过程序控制关闭紫外灯仅保留箱体加热/加湿系统来模拟黑暗/夜间环境。通过程序控制器精确设定紫外光照周期、黑暗周期、温度及湿度。

  • 应用： 主要用于塑料、涂料、橡胶等材料的快速筛选测试和定性比较。其光谱在紫外段与太阳光匹配较好，但缺乏可见光和红外部分，测试结果与户外暴晒的相关性需验证。成本相对较低，操作简便。

• 3.2 滤光式氙弧灯系统

  • 原理： 利用氙弧灯产生全光谱光线，通过一系列光学滤光器（如日光滤光器、窗玻璃滤光器）滤除不需要的短波紫外和红外辐射，使输出光谱在紫外和可见光区域与太阳光谱高度匹配。通过程序控制光暗周期、辐照度水平、黑板温度、箱体空气温度及相对湿度。

  • 应用： 广泛应用于纺织品、汽车材料、光伏材料、颜料、皮革等对光谱完整性要求高的行业。是模拟全光谱太阳光照最准确的方法之一，测试结果与户外暴晒的相关性通常更好。仪器配备辐照度自动校准系统，确保测试过程的再现性。

关键参数控制： 无论何种系统，均需精确控制：光谱能量分布（需符合相关标准）、辐照度（通常以W/m²在特定波长点监控，如340nm或420nm）、循环程序（光照/黑暗时间、温度转换速率）、温度（黑板温度/箱体温度）、湿度（相对湿度）。
