往复拉伸检测技术内容

往复拉伸检测，又称拉-拉疲劳测试或循环拉伸测试，是一种评估材料、零部件或结构件在反复交变拉伸载荷作用下性能退化和失效行为的标准化力学试验方法。其核心在于模拟实际工况中的循环受力状态，测定材料的疲劳强度、疲劳寿命及损伤演化规律。

一、 检测项目分类及技术要点

1. 高周疲劳测试

   • 技术要点：应力水平通常低于材料的屈服强度，失效循环次数一般高于10^7次。重点关注材料的疲劳极限（S-N曲线）。试验需在高频下进行以缩短时间，控制波形（正弦波、三角波等）和应力比R（最小应力与最大应力之比，拉-拉疲劳通常R>0）。环境温湿度控制、试样的表面光洁度及夹持对齐至关重要，以避免异常应力集中。

2. 低周疲劳测试

   • 技术要点：应力或应变水平较高，可能涉及塑性变形，失效循环次数通常在10^4至10^5次以下。采用应变控制模式，研究材料的循环硬化/软化特性、应力-应变迟滞回线及曼森-科芬寿命预测模型。需精确控制应变幅值和平均应变，数据采集频率要求高，以捕捉每个循环的细节。

3. 断裂力学疲劳测试

   • 技术要点：针对含预制裂纹的试样，研究疲劳裂纹扩展行为。测定裂纹扩展速率da/dN与应力强度因子幅值ΔK的关系曲线（Paris公式区域）。关键点在于精确监测裂纹长度（如柔度法、电位法、显微镜直接观测），并精确计算对应的ΔK。试验需在恒定的载荷比R下进行。

4. 特殊条件疲劳测试

   • 技术要点：

     • 高温/低温疲劳：配备环境箱，精确控制试验温度，考虑蠕变-疲劳交互作用或材料低温脆性。

     • 腐蚀疲劳：在试样周围构建腐蚀介质环境（如盐水喷雾），研究腐蚀环境与交变应力协同作用下的加速失效机理。

     • 微动疲劳：在夹持或接触区域引入微幅相对运动，研究微动磨损与疲劳的耦合损伤。

二、 各行业检测范围的具体要求

1. 金属材料与航空航天

   • 要求：执行GB/T 3075、ASTM E466、ASTM E606等标准。对航空发动机叶片、起落架、机身结构件，需进行缺口疲劳测试、谱载疲劳测试（模拟实际飞行载荷谱），并对数据采用威布尔分布等统计方法分析。强调极高的可靠性和对缺陷的敏感性。

2. 高分子与复合材料

   • 要求：执行ISO 13003、ASTM D3479等标准。由于材料粘弹性明显，测试频率需较低（通常<10Hz）以避免发热影响结果。关注分层、纤维断裂和界面脱粘等失效模式。环境温湿度对性能影响显著，必须在规定条件下进行状态调节和测试。

3. 医疗器械（如血管支架、骨板、缝合线）

   • 要求：执行ISO 25539-2、ASTM F2477等专用标准。测试通常在模拟体液环境中进行，频率低（1-5Hz）。支架需进行径向脉动疲劳测试，考核其支撑耐久性。要求极长的测试周期（通常要求通过4亿次循环验证），并采用统计学置信度评估。

4. 汽车工业（底盘件、安全带、悬挂弹簧）

   • 要求：执行SAE J1099、VW 50039等企业及行业标准。多进行零部件级别的台架测试，模拟复杂多轴受力状态。注重在腐蚀环境（盐雾）下的疲劳性能，并常与道路模拟试验相关联。

5. 线缆与连接器

   • 要求：执行IEC 61189-2、EIA-364-09等标准。针对电线、光纤、电气端子，测试其在反复插拔、弯曲或拉伸后的机械性能保持率与电性能连续性（导通电阻监测）。位移控制精确，循环次数常达数万至数十万次。

三、 检测仪器的原理和应用

1. 核心原理

   • 系统主要由加载框架、伺服作动器、控制器、力传感器、位移/应变测量装置及数据采集系统构成。控制器根据预设的载荷或位移波形指令，驱动伺服阀控制液压油流量（液压伺服）或电机转动（电动伺服），使作动缸对试样施加精确的、动态的拉伸载荷。传感器实时反馈力与位移信号，形成闭环控制，确保波形精度。

2. 主要类型及应用

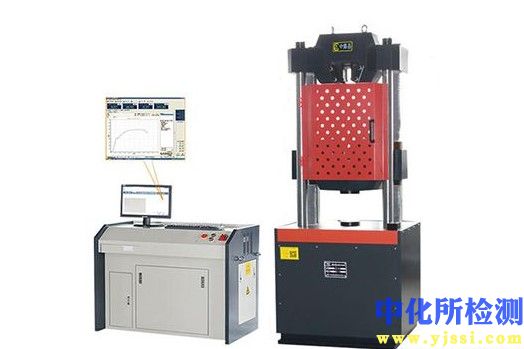

   • 液压伺服疲劳试验机：

     • 原理：利用高压液压油驱动作动器，伺服阀控制油路。

     • 应用：适用于大载荷（可达数千kN）、大位移、低频率（通常<100Hz）及复杂波形测试。广泛应用于大型结构件、建筑构件、汽车底盘等重型部件的疲劳测试。

   • 电动伺服疲劳试验机：

     • 原理：采用交流伺服电机和滚珠丝杠将旋转运动转化为直线运动。

     • 应用：适用于高频率（可达300Hz以上）、中小载荷（一般<300kN）、高精度控制的测试。清洁、节能、维护简单，常用于金属标准试样、高分子材料、微型部件的高周疲劳测试。

   • 共振式疲劳试验机：

     • 原理：利用机械或电磁共振原理，在系统固有频率附近驱动试样，以极小能耗实现高频率（可达200-300Hz）加载。

     • 应用：专用于大批量试样、应力水平恒定的高周疲劳测试，效率极高，常用于材料基础疲劳性能筛查和质量控制。

3. 关键测量附件

   • 引伸计：非接触式视频引伸计或激光引伸计适用于高频、小试样的应变测量，避免接触干扰。接触式夹持引伸计用于低周疲劳的精确应变控制。

   • 环境箱：实现高低温、湿度、腐蚀介质等环境模拟，与作动器动态密封配合是关键。

   • 裂纹监测系统：直流电位计、超声波探头或高倍摄像系统，用于实时、自动监测裂纹萌生与扩展。

往复拉伸检测是现代工程设计和产品可靠性验证不可或缺的技术手段，通过精确模拟服役条件，为产品的寿命预测、安全评估和优化设计提供至关重要的数据支撑。
