浸矿物油试验技术详述

浸矿物油试验是一种用于评估固体电气绝缘材料在特定温度下长期耐油性的标准化试验方法。其核心原理是模拟材料在实际工况中与变压器油、润滑油等矿物油类接触的环境，通过测量浸泡前后关键性能参数的变化，评价材料的耐油老化特性。本试验主要依据IEC 60811-501、GB/T 2951.41等标准执行。

1. 检测项目分类及技术要点

试验主要考察试样在高温矿物油中浸泡规定时间后，其物理、电气及机械性能的变化。关键检测项目及技术要点如下：

• 1.1 质量变化

  • 测量目的： 评估材料对矿物油的吸收和可抽出物析出的综合效应，反映材料的相容性与稳定性。

  • 技术要点： 使用分析天平（精度0.1 mg）称量浸泡前后试样质量。质量变化率（Δm）按公式计算：Δm = [(m₂ - m₁) / m₁] × 100%，其中m₁、m₂分别为浸泡前、后质量。需严格控制试样表面油渍的擦拭方式（如使用滤纸、规定接触时间与压力），确保一致性。

• 1.2 体积变化

  • 测量目的： 更精确地反映材料因吸油导致的溶胀或组分被抽出导致的收缩。

  • 技术要点： 通常采用排水法（阿基米德原理）在空气中和水（或酒精）中分别称重，计算体积。浸泡介质温度和密度需记录并用于计算修正。

• 1.3 机械性能变化

  • 拉伸性能： 测量浸泡后试样的抗张强度、断裂伸长率的保持率。是评价材料在油中老化后韧性和强度劣化程度的关键指标。

  • 硬度变化： 常用邵氏A或D硬度计测量，评估材料表面硬化或软化趋势。

  • 技术要点： 拉伸试验需按标准制备哑铃型试样，在标准实验室环境下进行状态调节和测试。性能变化率计算公式为：（老化后值 - 老化前值）/ 老化前值 × 100%。

• 1.4 电气性能变化

  • 介电强度： 测试浸泡后试样击穿电压的变化。

  • 体积电阻率： 评估材料吸油后绝缘电阻的稳定性。

  • 技术要点： 电气性能测试前，需按标准要求对试样进行清洁和条件处理（如短时烘干以去除表面油膜，但避免内部挥发），电极配置需符合相应测试标准。

• 1.5 外观变化

  • 评估内容： 观察试样表面是否出现开裂、起泡、粘性渗出、变形、变色、失去光泽等。

  • 技术要点： 采用目视检查，必要时使用放大镜。应与标准样板或未浸泡样进行对比描述。

通用技术要点：

• 试验油品： 通常使用符合标准规定的未使用过的矿物绝缘油（如IEC 60296中的I类或II类油）或特定润滑油。油的性质（如粘度、芳香烃含量）对结果有显著影响，必须记录。

• 试验温度与时间： 常用组合为（100±2）℃或（130±2）℃下持续（24±1）h、（70±2）℃下持续（168±2）h等，具体取决于材料标准和预期使用温度。温度控制精度需在±1℃以内。

• 试样制备： 试样应从成品或模压片上截取，边缘光滑无毛刺，厚度均匀。浸泡前需在标准环境（如23±2℃， 50±5% RH）下调节不少于16h。

• 浸泡容器： 使用密封性良好的玻璃或不锈钢容器，确保试样完全浸没，不与容器壁接触，且试样体积不超过油体积的5%，以防止可抽出物过度累积影响油质。

2. 各行业检测范围的具体要求

不同行业和应用场景对材料的耐油要求各异，试验条件与考核指标存在针对性差异。

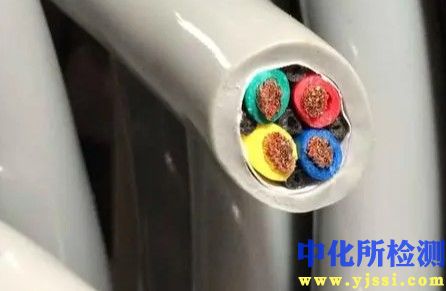

• 2.1 电线电缆行业

  • 应用范围： 用于变压器、油浸式开关设备的电缆绝缘和护套材料（如交联聚乙烯XLPE、乙丙橡胶EPR、氯丁橡胶CR、氯磺化聚乙烯CSM等）。

  • 具体要求：

    • 标准依据： IEC 60811-501、GB/T 2951.41。

    • 条件： 典型试验条件为（100±2）℃， 24h。针对耐热等级更高的材料，可能采用（130±2）℃。

    • 考核重点： 抗张强度与断裂伸长率的变化率是核心考核指标。通常要求变化率的绝对值不超过浸泡前的±40%或±50%（具体限值见产品标准）。同时检查外观不应有开裂、严重肿胀。

• 2.2 汽车工业

  • 应用范围： 发动机舱内与润滑油、燃油（矿物油基）接触的密封件、垫片、管路（如燃油管）、线束护套等橡胶或弹性体部件。

  • 具体要求：

    • 标准依据： ISO 1817， ASTM D471， GB/T 1690。

    • 油品： 除标准矿物油外，常采用特定参考油（如IRM 902、IRM 903油）以模拟不同溶胀特性的润滑油。

    • 条件： 温度根据部件位置可能为（100±2）℃、（125±2）℃或（150±2）℃，时间通常为70h或168h。

    • 考核重点： 体积变化率、硬度变化及拉伸性能变化。体积变化率常设定上限（如+50%以内）和下限（如-10%以上），以确保密封功能。

• 2.3 家用电器与电工器材

  • 应用范围： 接触变压器油或润滑油的绝缘部件、密封圈。

  • 具体要求：

    • 标准依据： 常引用IEC 60811或行业部件标准。

    • 条件： 相对温和，如（70±2）℃下168h。

    • 考核重点： 侧重于电气性能保持率（如介电强度）和外观，机械性能变化要求相对宽松。

• 2.4 轨道交通

  • 应用范围： 机车变压器用绝缘材料、接触润滑油的部件。

  • 具体要求：

    • 标准依据： EN 50363、IEC 60587等相关标准。

    • 条件： 要求严苛，可能采用（130±2）℃或更高温度下的长期老化（如1000h以上）。

    • 考核重点： 综合评估长期耐油老化后的机械、电气性能保留率，并可能结合热老化试验进行综合评价。

3. 检测仪器的原理和应用

• 3.1 恒温油浴箱/老化烘箱

  • 原理： 通过电热管加热，采用PID（比例-积分-微分）温控器与循环油泵或鼓风系统，使油槽或烘箱内空气/油介质温度均匀、稳定。

  • 应用： 提供试验所需的高温恒定环境。油浴箱用于盛放装有试样和油的密封容器；烘箱则用于直接进行空气环境中的对比老化或预处理。要求温度均匀性≤±1℃，波动度≤±0.5℃。

• 3.2 分析天平

  • 原理： 基于电磁力平衡或应变片传感器原理，高精度测量微小质量。

  • 应用： 精确称量浸泡前后试样质量，用于计算质量变化率。量程通常为200g，分辨率0.1mg。

• 3.3 电子拉力试验机

  • 原理： 伺服电机或变频电机驱动横梁移动，通过高精度负荷传感器和位移编码器，实时测量试样在拉伸过程中的力值与变形。

  • 应用： 测量浸泡前后试样的抗张强度和断裂伸长率。需配备适用于薄膜或弹性体的专用夹具，测试速度通常为（250±50）mm/min（橡胶）或（100±10）mm/min（塑料）。

• 3.4 硬度计

  • 原理： 邵氏硬度计通过将特定形状的压针在弹簧力作用下压入材料表面，测量压入深度并转换为硬度值。

  • 应用： 快速评估材料表面因吸油或组分流失导致的硬度变化。A型用于较软弹性体，D型用于较硬塑料。

• 3.5 体积测量装置（密度天平）

  • 原理： 基于阿基米德排水法，通过测量试样在空气和已知密度液体（如水、酒精）中的质量，自动计算体积和密度。

  • 应用： 精确测定试样浸泡前后的体积变化。比传统的排水法更高效、准确。

• 3.6 高压击穿试验仪

  • 原理： 以连续均匀升压或阶梯升压的方式，在试样两侧电极间施加工频交流电压直至其发生电击穿。

  • 应用： 评估材料耐油老化后的介电强度保持情况。需使用符合标准（如IEC 60243）的电极系统。

• 3.7 高绝缘电阻测量仪（兆欧表）

  • 原理： 提供稳定的直流测试电压（如500V），通过测量流过试样的微弱电流计算其绝缘电阻。

  • 应用： 测量材料在浸泡后的体积电阻率，评估其绝缘性能的稳定性。需配备屏蔽箱和三电极系统以消除表面漏电影响。
