球压试验技术内容

1. 检测项目分类及技术要点

球压试验是评估非金属材料在热应力下抗软化变形能力的核心方法。其主要分为静态球压试验与动态/循环球压试验两大类。

1.1 静态球压试验
这是最广泛应用的标准形式。

• 原理概要： 将规定直径的钢球在恒定温度和压力下，垂直压入试样表面一定时间，卸载后测量压痕尺寸，评估材料耐热变形性。

• 技术要点：

  • 试样准备： 试样厚度≥2.5mm，边长或直径≥10mm，表面平整光滑。通常需在标准环境（如23±2°C，50±5%RH）中状态调节至少24小时。

  • 试验装置： 主要组成部分为加载装置（提供20N±0.2N的试验力）、淬火硬化钢球（直径5.00mm±0.01mm）、试样支撑台及温控烘箱。

  • 试验温度： 关键参数。通常为（待测材料相关标准规定的最高温度+40±2）°C或（75±2）°C，亦或（125±2）°C等，具体取决于产品标准。温度均匀性需优于±2°C。

  • 试验程序：

    1. 将试样水平放置于支撑台上。

    2. 烘箱预热至规定温度并稳定。

    3. 将装有试样和球压装置的支撑架迅速放入烘箱，置于试样上方，确保无额外负载。

    4. 开始计时，持续加载（60±2）分钟。

    5. 到时间后，10秒内将试样浸入（23±2）°C的水中冷却（60±2）秒。

    6. 取出试样，在10秒内测量压痕直径，精确到0.01mm。

  • 结果判定： 压痕直径不得超过2.00mm。此为主要合规性判据。

1.2 动态/循环球压试验
适用于模拟重复热应力或更严苛使用条件的评估。

• 技术要点： 在静态试验基础上，进行多次加热-加载-冷却-卸载的循环。循环次数、温度曲线根据产品实际工况设定。重点考察材料在循环应力下的蠕变回复性能和累积变形。

2. 各行业检测范围的具体要求

球压试验要求因产品安全标准和适用材料而异，核心国际标准为IEC 60695-10-2及与其等同的各国标准（如GB/T 5169.21、UL 746A等）。

2.1 电工电子领域（核心应用领域）

• 适用范围： 用于支撑载流部件或提供电气绝缘的非金属材料部件（如接线端子底座、外壳、开关面板、绝缘隔板等）。

• 具体要求：

  • 温度选择： 依据产品标准（如IEC 60335， IEC 60950， IEC 61010）中规定的该部件可能达到的最高温度（如温升试验测得温度+40K，或至少75°C）。对于外部部件，常用（75±2）°C；对于支撑带电部件的内部件，常用（125±2）°C或更高。

  • 样品状态： 部分标准要求进行预处理，如进行灼热丝试验或针焰试验后，在相关部位进行球压试验，以评估材料在着火试验后的残余强度。

  • 例外情况： 陶瓷、云母等无机绝缘材料通常豁免此项试验。

2.2 家用电器及类似用途设备

• 标准依据： GB 4706.1 / IEC 60335-1。

• 具体要求：

  • 对非金属材料制成的、提供附加绝缘或加强绝缘的部件，必须进行球压试验。

  • 试验温度通常为（40 + T）±2°C（T为部件在温升试验中的温升），或至少75°C、125°C等规定值。

  • 对装饰性部件、旋钮等不可拆卸部件，可能放宽要求。

2.3 照明设备

• 标准依据： GB 7000.1 / IEC 60598-1。

• 具体要求：

  • 适用于固定载流部件或安全特低电压（SELV）部件就位的绝缘材料部件。

  • 试验温度通常为（25 + T）±2°C（T为相关部位最高温升），但不得低于125°C。对于灯具外部部件，可能采用较低温度（如75°C）。

2.4 汽车电子电气领域

• 标准依据： ISO 6722、LV 214、各主机厂企业标准等。

• 具体要求：

  • 应用于连接器绝缘体、线束固定卡扣、传感器外壳等塑料件。

  • 试验温度要求更为多样，常根据零件在引擎舱、驾驶舱等不同位置的最高环境温度加上工作温升来确定，可能高达150°C以上。

  • 除静态压痕直径外，可能还要求评估试验后材料的绝缘电阻、介电强度等电气性能变化。

2.5 其他领域

• 医疗器械： 对接触患者或关键功能的塑料部件进行生物兼容性评估前的耐热性筛选。

• 连接器行业： 确保绝缘体在焊接或高温运行后不变形，维持接触件的正确位置。

3. 检测仪器的原理和应用

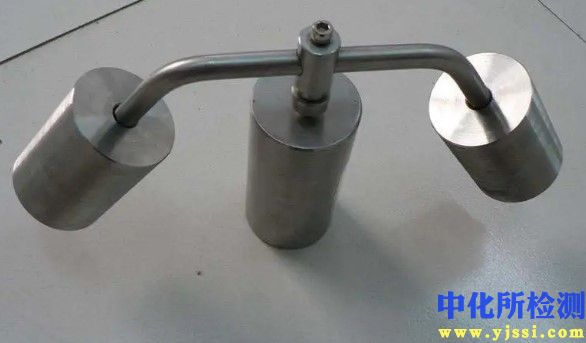

3.1 仪器基本构成与原理
典型球压试验仪为一套集成系统，其工作原理基于接触力学与材料热塑性变形理论。

• 加载单元：

  • 原理： 通过砝码、杠杆或电动气缸施加恒定的垂直向下力。标准试验力F计算公式为：F = 0.75 × π × D² × p，其中D为钢球直径（5mm），p为标称压力（通常取1.0 N/mm²），计算得出F ≈ 49.05N。为方便，标准规定为20N（源于早期标准差异，现已统一）。该力通过加载杆传递至钢球。

• 压头（钢球）：

  • 原理： 作为刚性压头，在高温下将集中应力施加于试样表面，促使材料发生粘弹性变形（蠕变）。

  • 要求： 硬度不低于58 HRC，表面粗糙度Ra≤0.1μm，确保无自身变形和划伤试样。

• 加热单元（烘箱）：

  • 原理： 提供稳定、均匀的试验温度场。通常采用强制空气循环式烘箱。

  • 要求： 温度范围至少覆盖室温至300°C，控制精度±1°C，均匀性±2°C。需有观察窗，以便在不干扰试验的情况下观察。

• 测量单元：

  • 原理： 采用光学测量显微镜或带刻度的视频测量系统。

  • 应用： 冷却后精确测量压痕在两个垂直方向上的直径，取算术平均值。现代仪器常集成高分辨率摄像头和图像分析软件，实现自动测量，减少人为误差。

3.2 仪器校准与应用要点

• 校准： 需定期对试验力（用经校准的测力计）、钢球直径（用千分尺）、烘箱温度（用已校准热电偶和记录仪）、测量装置（用标准刻度尺）进行校准，以确保数据溯源性。

• 应用要点：

  • 试样定位： 确保试样水平，钢球与试样表面垂直接触。对于曲面试样，需打磨出小平面或使用专用夹具。

  • 时间控制： 加载时间和冷却时间的严格控制至关重要，直接影响结果复现性。

  • 环境： 试验应在无振动、无强气流干扰的环境中进行。

  • 数据记录： 需完整记录试样信息、试验温度、加载时间、压痕直径及判定。
