热延伸测试技术内容

一、 检测项目分类及技术要点

热延伸测试是评估高分子材料（如塑料、橡胶、电缆绝缘及护套材料）在热和机械负荷共同作用下抗永久变形和抗拉伸变形能力的关键实验。主要分为两个核心检测项目：

1. 负荷下热延伸（热变形）

   • 定义：在规定温度、规定机械应力下，试样经过规定时间后的伸长率。

   • 技术要点：

     • 试样制备：通常为哑铃状或管状试样，厚度需均匀，精确测量标线间距（通常为20mm或25mm）。

     • 试验条件：关键参数包括温度（依据材料标准，常见如100℃、120℃、150℃、200℃、250℃等）、应力（通常为0.2 N/mm²或0.4 N/mm²，换算为试样截面积上的负载重量）、时间（通常为15分钟）。

     • 测量与计算：试样在烘箱中承受负载，到达规定时间后立即测量标线间距。计算公式为：负荷下伸长率 = [(L - L₀) / L₀] × 100%，其中L₀为原始标距，L为加热负载后的标距。

     • 冷却与永久变形：移除负载，使试样在室温下冷却并恢复一段时间（通常为5分钟）后，再次测量标线间距，计算永久伸长率（冷却后伸长率）。

2. 永久热延伸（永久变形）

   • 定义：移除负载并冷却后，试样不可恢复的残余伸长率。

   • 技术要点：此项目是“负荷下热延伸”测试的后续步骤，用于评估材料的弹性恢复能力。低的永久变形率表明材料交联度良好，具有优异的弹性记忆。

通用技术控制要点：

• 温度均匀性：烘箱内部温度波动应≤±2℃，确保试样受热均匀。

• 负载精度：砝码重量需精确校准，确保施加的应力准确。

• 时间控制：加热和冷却时间需精确计时。

• 测量时机：负荷下长度的测量必须在烘箱内进行或迅速取出测量，以防冷却回缩；永久变形测量必须确保充分冷却。

二、 各行业检测范围的具体要求

热延伸测试的应用与要求因行业和产品而异，核心标准包括IEC、GB、UL、ASTM等。

1. 电线电缆行业：

   • 适用范围：主要用于交联聚乙烯（XLPE）、乙丙橡胶（EPR）、聚氯乙烯（PVC）、无卤低烟阻燃材料等绝缘和护套材料。

   • 具体要求：

     • 交联聚乙烯（XLPE）绝缘：典型试验条件为200℃±3℃，应力0.2 N/mm²，15分钟。负荷下伸长率要求≤175%，永久变形率要求≤15%（依据GB/T 2951.21 / IEC 60811-501）。这是验证交联度是否合格的强制性试验。

     • 热固性弹性体（如EPR）：条件类似，负荷下伸长率通常要求≤175%。

     • PVC材料：试验温度较低，如80℃±2℃，应力0.2 N/mm²。要求负荷下伸长率≤100%。

   • 标准示例：GB/T 2951.21 / IEC 60811-501、GB/T 1040.2、UL 2556等。

2. 汽车工业：

   • 适用范围：汽车线束绝缘、密封条、软管、阻尼垫片等橡胶和热塑性弹性体部件。

   • 具体要求：关注材料在发动机舱等高温环境下的长期形状保持能力。常采用ISO 2285或GB/T 528（类似ASTM D412）标准。测试温度根据部件工作环境确定（如125℃、150℃），应力可能更高，并可能进行更长时间的测试（如24小时）以评估长期性能。

3. 高分子材料与橡胶制品行业：

   • 适用范围：硫化橡胶、热塑性弹性体、部分热塑性塑料。

   • 具体要求：作为材料基础性能评价。除常规测试外，可能进行多条件测试以绘制材料的热机械性能曲线。常遵循ISO 37、ASTM D412、GB/T 528等标准，但融合热老化箱进行。

三、 检测仪器的原理和应用

热延伸测试仪是一个集成系统，主要由以下几个部分组成：

1. 核心部件与工作原理：

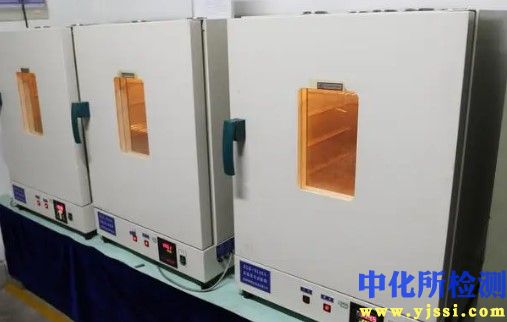

   • 高温试验箱：提供稳定、均匀的测试环境。采用强制空气循环（风扇）确保箱内温度梯度最小。控温系统由Pt100等高精度传感器和PID控制器组成，实现精确的温控。

   • 试样架与加载装置：位于烘箱内部。通常为垂直结构的支架，上部为固定夹具，下部为可移动夹具并连接加载杆。砝码通过加载杆对试样施加恒定的拉伸应力。部分高级设备采用电机驱动加载，可实现应力控制。

   • 测量系统：

     • 机械标尺：传统设备在烘箱侧面装有玻璃视窗和内置标尺，通过目视读取试样标线的延伸位置。

     • 光学/视频测量系统：现代自动化设备的主流配置。通过CCD摄像头实时捕捉试样标线，利用图像处理软件自动计算延伸量，精度高（可达±0.01mm），消除人为误差，并能全程记录变化曲线。

   • 控制系统：微处理器或计算机控制整个测试流程，包括温度控制、计时、自动加载/卸载、数据采集与处理、报告生成。

2. 仪器应用要点：

   • 校准：定期对温度传感器、烘箱温度均匀性、砝码重量、测量系统的精度进行校准。

   • 试样安装：确保试样垂直悬挂，避免偏心受力。标线应清晰。

   • 测试流程：程序通常包括预热烘箱至设定温度→安装试样并施加预张力（标定零点）→施加全部负载并开始计时→到达规定时间自动/手动测量负荷下延伸量→移除负载，冷却后测量永久变形量。

   • 数据输出：直接输出负荷下伸长率、永久变形率，并可记录温度-时间-伸长率曲线。

热延伸测试是衡量高分子材料热机械性能的一项经典、有效且广泛采用的试验方法，其结果的准确性与仪器精度、操作规范性及对标准的严格遵循密切相关。
