低温工作特性测试技术内容

低温工作特性测试用于评估产品、材料或元器件在规定低温环境下的功能性能、电气特性及机械特性是否满足设计要求，是环境适应性测试的核心组成部分。测试通常在人工气候试验箱（低温箱）中进行，通过模拟低温条件，验证被测物在低温启动、运行及存储过程中的可靠性。

1. 检测项目分类及技术要点

低温工作特性测试可分为三大类项目，每类包含具体的技术要点：

1.1 电气性能测试

• 低温启动与运行测试：在规定低温（如-40℃）下，验证设备能否正常上电启动并持续稳定运行至规定时长。技术要点在于供电时序、电源模块效率、半导体器件（如晶体管的Vbe阈值）的低温特性变化监测。

• 参数漂移测试：测量关键电参数（如电压、电流、频率、阻抗、增益）在低温下的漂移量。重点关注模拟电路、时钟晶体振荡器频率、半导体带隙基准源的稳定性。例如，铝电解电容的等效串联电阻（ESR）在-40℃时可能增至常温值的10倍以上，需评估其对电源滤波的影响。

• 功能逻辑测试：验证数字电路、控制逻辑及软件功能在低温下是否正常。技术要点在于低温对存储器（如Flash、SRAM）数据保持力、微处理器时序及总线通信稳定性的影响。

1.2 机械与物理特性测试

• 材料特性变化测试：评估结构材料（如塑料、橡胶、润滑剂）的脆化、收缩及硬度增加。技术要点包括玻璃化转变温度（Tg）的测定，以及材料收缩率（如PCB的CTE不匹配导致焊点应力）的测量。

• 机械操作测试：验证活动部件（如开关、铰链、轴承、传动机构）在低温下的操作性、灵活度及是否卡滞。重点评估润滑剂粘性增大或固化、公差配合因收缩而产生的变化。

• 密封性能测试：检查密封件（如O型圈）弹性丧失导致的泄漏，以及壳体因材料收缩产生的缝隙。

1.3 环境适应性测试

• 温度循环与渐变测试：评估设备在低温工作与常温之间循环或渐变过程中的耐受性，暴露因材料CTE差异导致的疲劳失效。技术要点在于控制温变率（如≤3℃/min或根据标准规定），并监测失效点。

• 结露与凝霜预防测试：对于可能产生内部结露的设备，需测试其密封性或内部加热措施的可靠性。技术要点是控制试验过程中的湿度，或在测试后恢复至常温后立即检查功能，以评估由凝霜融化引起短路的潜在风险。

2. 各行业检测范围的具体要求

不同行业因产品应用场景差异，对低温工作特性的具体要求（温度范围、驻留时间、测试程序）有显著不同，主要遵循相应的国际、国家或行业标准。

2.1 汽车电子行业

• 标准依据： ISO 16750-4， AEC-Q100/-200， 及各主机厂企业标准。

• 温度范围：

  • 一般部件：-40℃ ±3℃（对应温带气候）。

  • 更高要求部件：-55℃ 至 -40℃（对应寒带或特殊应用）。

• 具体要求：

  • 测试等级：通常要求工作低温为-40℃，存储低温可能更低（如-55℃）。

  • 测试程序：要求被测单元（DUT）在低温下达到温度稳定后（通常≥2小时），上电并进行完整的功能与性能测试。驻留时间通常为数小时至数百小时，取决于测试严酷等级。

  • 特殊要求：需进行带温度梯度的功率循环测试，模拟发动机舱的真实环境；信息娱乐系统可能要求在-30℃下启动时间不超过规定值（如15秒）。

2.2 航空航天与国防电子行业

• 标准依据： MIL-STD-810H， RTCA DO-160G。

• 温度范围：

  • 机载设备：根据飞行高度和环境，通常为-55℃ ±3℃。

  • 航天器设备：范围更宽，可能低至-100℃以下（近地轨道阴影区）。

• 具体要求：

  • 测试严酷：强调极低温和快速温变。MIL-STD-810H方法502.7要求进行包括低温工作、低温存储及温度冲击在内的系列测试。

  • 性能验证：必须在整个低温暴露期间及温度稳定后，持续监测性能参数，不允许中断。

  • 安全关键系统：要求失效模式与影响分析（FMEA）与测试结果相结合，确保极端低温下无灾难性故障。

2.3 消费电子与通信设备行业

• 标准依据： IEC 60068-2-1， ETSI EN 300 019， 3GPP设备规范。

• 温度范围：

  • 消费电子（如手机）：通常0℃至-10℃（用户使用环境），存储温度可能更低（如-20℃至-40℃）。

  • 户外通信设备（如基站AAU）：工作温度常要求-40℃至+55℃，部分严酷环境要求-55℃。

• 具体要求：

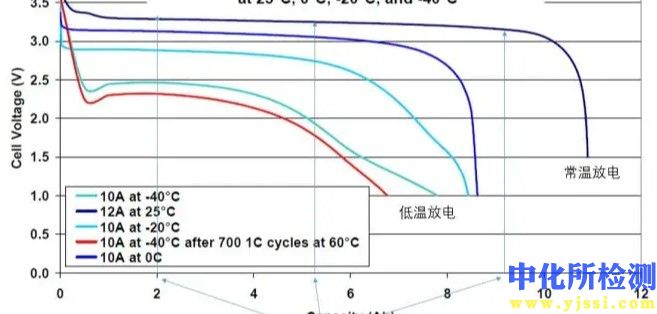

  • 功能性为主：重点测试低温下触摸屏响应、电池放电特性、显示延迟、信号灵敏度（如射频功放效率）等。

  • 启动时间：对设备的低温启动时间有明确限制。

  • 可靠性增长：常进行高加速寿命测试（HALT），在步进低温下（远低于规格书）寻找操作极限与破坏极限，以改进设计。

2.4 元器件与材料行业

• 标准依据： JESD22-A119（半导体）， IPC-TM-650（PCB）， 各类材料标准。

• 具体要求：

  • 半导体器件：测试直流参数（如Iceo、Vth）、交流参数（如tpd）、功能及数据保持力。AEC-Q100要求至少在-40℃（Grade 2）或-55℃（Grade 1）下测试。

  • 无源元件：测试电容值、电感值、电阻值、ESR等的温度系数（TCC， TCR）。

  • PCB及焊点：通过温度循环测试，结合电监测（如菊花链）和切片分析，评估互联可靠性。

3. 检测仪器的原理和应用

低温工作特性测试的核心是产生并精确控制低温环境，同时实现对被测物性能的在线监测。

3.1 核心环境生成设备：低温试验箱

• 原理：

  • 机械压缩制冷：最主流方式。利用制冷剂（如R404a， R23）的压缩-冷凝-膨胀-蒸发循环吸收热量。单级压缩机可达约-40℃，复叠式系统（两级或多级压缩）可达-70℃甚至更低。

  • 液氮喷射制冷：将外部储罐中的液态氮（LN2， -196℃）经控制器汽化后喷入工作室，实现快速降温（可达-150℃以下）。适用于温变率要求极高的测试（如温度冲击）。

• 应用要点：

  • 温度均匀性与波动度：根据标准（如±2℃均匀性， ±0.5℃波动度）选择设备。样品负载、摆放方式及引线孔管理对均匀性影响重大。

  • 内建测试孔与观测窗：便于传感器线缆、电源线及信号线引出，并允许外部视觉监控。

  • 编程控制器：可执行复杂的温度剖面（Profile）程序，包括多段保温、循环。

3.2 性能监测仪器

• 数据采集系统（DAQ）：

  • 原理：通过多通道模数转换（ADC），同步采集来自各种传感器的电压、电流、温度等信号。系统需置于箱外，传感器和线缆需耐低温。

  • 应用：连续记录被测物的关键电参数（如输出电压、功耗、信号波形）及多个位置的温度。

• 传感器：

  • 温度传感器：铂电阻（Pt100， 高精度）、热电偶（T型， 适用于低温范围）。

  • 应力/应变传感器：用于测量材料收缩或形变。

• 专用测试设备（ATE）：

  • 原理：针对特定被测物（如电池、IC、射频模块）的标准化测试仪，通过线缆连接至箱内被测物。

  • 应用：在低温环境下自动执行预定义的电气测试序列（如电池放电曲线、IC的DC/AC参数测试、射频S参数测量）。

3.3 辅助与安全设备

• 防结露处理系统：对于高湿度敏感测试，需向试验箱内充入干燥空气或氮气，降低露点，防止样品结露。

• 安全监控系统：包括箱内温度超限报警、样品故障（如短路）断电保护、制冷系统高压报警等，确保测试安全。
