拔脱力测试技术详解

1. 检测项目分类及技术要点

拔脱力测试是评估材料、部件或组件在承受轴向拉伸载荷时抵抗分离或破坏能力的核心力学测试。主要可分为以下几类：

1.1 静态拔脱力测试

• 技术要点：

  • 测试速度：采用恒定的、相对较低的横梁位移速度（通常范围为1-50 mm/min），以确保准静态加载条件。

  • 峰值力获取：记录将测试样品分离或破坏所需的最大力值（F_max），此为拔脱力关键指标。

  • 失效模式分析：必须详细记录破坏发生的精确位置和形态（如：材料本体断裂、粘接层界面剥离、螺纹滑牙、铆钉拉脱、焊点剥离等）。

  • 位移-载荷曲线：分析曲线可获取屈服点、刚度、能量吸收等附加信息。

1.2 动态/疲劳拔脱力测试

• 技术要点：

  • 循环加载：对试样施加周期性交变拉伸载荷，载荷水平通常低于静态破坏力。

  • 关键参数：循环次数（N）、应力比（R）、频率（Hz）和载荷幅值。

  • 测试终点：以试样发生完全分离或出现可定义的初始损伤（如裂纹长度）时的循环次数作为疲劳寿命。

1.3 保持力测试（耐久性测试）

• 技术要点：

  • 恒载荷/恒应变保持：对试样施加一个恒定不变的拉伸载荷或使其维持恒定拉伸变形。

  • 时间记录：记录在特定条件下试样发生失效或松脱所经历的时间。

  • 环境模拟：常与温湿度箱结合，评估环境应力（如高温高湿）下的长期保持性能。

核心通用技术要点：

• 对中性：确保拉伸载荷严格沿测试轴心线施加，防止偏载引入弯矩，影响数据准确性。

• 夹持与固定：夹具设计必须防止试样在夹持部位打滑或过早破坏，且不应对测试区域造成额外应力集中。常用方法包括机械夹紧、专用工装、粘接或销钉固定。

• 数据采样率：对于脆性材料或动态测试，需足够高的采样率以捕捉峰值力和突发性失效。

2. 各行业检测范围的具体要求

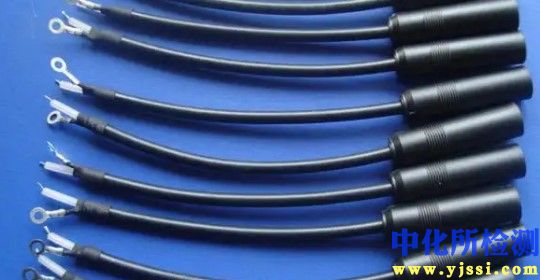

2.1 电子与连接器行业

• 范围：板对板/线对板连接器端子、芯片封装焊球/引脚、线缆与接头的压接/焊接点、显示屏贴合界面、按钮键帽。

• 具体要求：

  • 端子：依据EIA-364-09B等标准，测试速率通常为25±3 mm/min，评估端子从塑胶保持器或配合端子中拔出的力，力值需在标准规定的上下限范围内。

  • 焊点/BGA焊球：依据IPC-9701等标准，可能进行高温下的拔脱测试，评估其抗断裂强度，失效力值需高于设计阈值。

  • 压接连接：需确保断裂发生在导线本体而非压接区，拔脱力与导线截面积和材料强度相关。

2.2 汽车工业

• 范围：线束端子与连接器、内饰件（如面板、标志）的卡扣与粘接、密封条、钣金件上的铆钉/自攻螺钉、轮胎与轮毂的粘接。

• 具体要求：

  • 广泛遵循ISO、SAE及各大主机厂标准（如LV214, USCAR-2）。

  • 卡扣连接：测试需模拟实际装配角度，记录插入力、保持力和分离力，并评估卡扣臂是否发生塑性变形或断裂。

  • 粘接部件：常进行环境老化（如冷热循环、湿热）后的拔脱测试，验证其在极端环境下的可靠性。例如，挡风玻璃粘接的拔脱强度有明确的最低要求（通常为数MPa）。

2.3 医疗器械与包装

• 范围：注射器针头与针座的连接、输液管与鲁尔接头的连接、药品泡罩包装的盖材与底材的分离、无菌屏障包装的密封强度。

• 具体要求：

  • 鲁尔接头：依据ISO 80369-1/-7系列标准，进行轴向拔脱测试，力值必须满足防止非预期分离的安全要求。

  • 包装密封强度（ASTM F88/F88M）：以恒定速率将包装封口剥离，测量其最大剥离力和平均剥离力，确保密封完整性和开启性。

  • 泡罩包装：测试铝箔与PVC/PVDC底板的分离力，关联药品的密封防潮性和取用便利性。

2.4 纺织与复合材料

• 范围：面料与接缝的强度、魔术贴（钩面和毛面）的剥离强度、复合材料层合板的层间拉伸强度（ILT）。

• 具体要求：

  • 层间拉伸强度：依据ASTM D7291或类似标准，将圆形或矩形加载块粘接在复合材料层压板两侧，进行拔脱测试，直接测量层间抵抗分层的能力，是评估复合材料韧性的关键指标。

  • 接缝强度：依据ISO 13935-2等标准，评估接缝处纱线滑移或断裂的力。

2.5 建筑与建材

• 范围：外墙保温材料（如EPS/XPS板）与基层的粘接强度、瓷砖与基层的粘接强度、锚栓/化学锚栓在混凝土中的抗拉拔承载力。

• 具体要求：

  • 遵循大量国家标准和行业规范（如JGJ 144, ETAG 004）。

  • 粘接强度测试：通常在养护规定龄期后，使用拉拔仪（如数显式粘结强度检测仪）进行现场或实验室测试。需明确是内聚破坏（基材或保温材料内部破坏）还是粘接界面破坏。

  • 锚栓测试：区分短期荷载和长期蠕变性能，测试值需除以严格的安全系数后与设计荷载比较。

3. 检测仪器的原理和应用

3.1 核心仪器：万能材料试验机

• 原理：基于伺服电机或液压驱动系统，精确控制活动横梁的位移，通过一个或多个高精度载荷传感器测量试样所受的力，同时由编码器或LVDT测量位移。系统实时绘制力-位移曲线。

• 应用：是进行静态拔脱力测试、部分低速疲劳测试的主要设备。通过搭配专用夹具（如气动夹钳、特制工装、粘接夹具），可覆盖绝大多数拔脱测试场景。

3.2 专用拉拔仪（用于建筑领域）

• 原理：通常为便携式液压或机械式装置，通过油缸对粘接在测试面上的拉拔头施加拉力，压力传感器读数并通过活塞面积换算为拉拔力。数显式仪器直接显示力值与强度。

• 应用：专门用于现场测试建材的粘接强度，如保温系统、瓷砖、涂层等。

3.3 动态疲劳试验机

• 原理：采用伺服液压或电动振动台原理，可对试样施加高频交变拉伸载荷。控制系统精确控制载荷幅值、频率和波形（正弦波、方波等）。

• 应用：用于连接器、汽车零部件等的插拔寿命测试、微动疲劳测试，评估其在长期动态载荷下的可靠性。

3.4 辅助设备与传感技术

• 非接触式应变测量系统（DIC）：在测试过程中，通过跟踪试样表面散斑图案的变形，全场测量应变分布，精确识别应力集中和初始失效点。

• 环境箱：集成于试验机上，可在高低温、湿热、紫外线等模拟环境下进行拔脱测试。

• 扭矩-拉力传感器：用于同时需要测量扭转和拉伸载荷的复合测试，如螺纹紧固件测试。

仪器选型关键参数：

• 载荷容量：根据测试力值范围选择，通常保留20%-80%量程。

• 精度等级：载荷和位移传感器需满足ASTM E4等标准要求，通常载荷精度需优于±0.5% FS。

• 测试空间与夹具：足够的空间以容纳试样和必要的夹具、环境箱。

• 数据采集与控制能力：能满足测试标准规定的控制模式（位移控制、载荷控制）和数据采样率要求。
