应变寿命测试技术详解

应变寿命测试，亦称应变控制疲劳测试，是评估材料或结构件在循环塑性应变作用下失效行为的关键实验方法。其核心在于建立材料在弹性-塑性应变范围内的应变幅与失效循环次数之间的关系（ε-N曲线），为承受低周疲劳载荷的工程设计提供关键数据。

1. 检测项目分类及技术要点

应变寿命测试主要围绕以下核心项目展开，每个项目均有严格的技术要点：

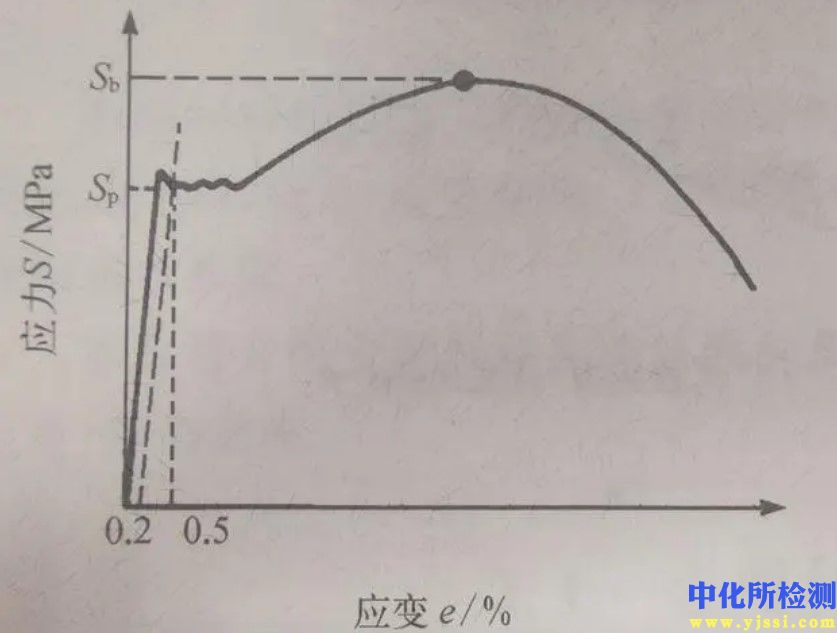

1.1 循环应力-应变响应测定

• 技术要点：在总应变幅恒定的条件下，记录循环加载过程中应力幅的演变。需区分循环硬化、循环软化或稳定行为。关键参数包括循环强度系数(K’)和循环应变硬化指数(n’)。测试通常采用应变比Rε = -1（完全反向应变），并需在试样响应稳定后（通常为半寿命时）采集数据。

1.2 应变-寿命（ε-N）曲线测定

• 技术要点：这是测试的核心产出。通过一组不同总应变幅下的试验，记录试样直至失效（通常定义为最大载荷下降25%-50%）的循环次数Nf。曲线由曼森-科芬（Manson-Coffin）方程和巴斯奎因（Basquin）方程共同描述：

  • Δε/2 = Δε_el/2 + Δε_pl/2 = (σ’_f/E)*(2N_f)^b + ε’_f*(2N_f)^c

  • 其中：Δε/2为总应变幅，Δε_el/2为弹性应变幅，Δε_pl/2为塑性应变幅，σ’_f为疲劳强度系数，b为疲劳强度指数，ε’_f为疲劳延性系数，c为疲劳延性指数，E为弹性模量。

• 数据可靠性要点：每个应变水平需至少3个有效数据点以保证统计意义。需严格控制平均应变效应、多轴效应及环境因素（温度、气氛）。

1.3 平均应力效应与应变比（Rε）影响评估

• 技术要点：研究非对称应变循环（Rε ≠ -1）下的寿命行为。引入平均应力修正模型（如Morrow修正、Smith-Watson-Topper参数）来量化平均应力对寿命的影响。测试需精确控制应变波形在非对称条件下的稳定性。

1.4 蠕变-疲劳交互作用测试

• 技术要点：适用于高温环境（通常高于材料熔点的0.3~0.5倍）。在应变循环中引入保持时间，研究静态蠕变与循环疲劳的协同损伤机制。需精确控制温度（偏差常要求≤±2°C）和应变波形（梯形波），并分析断口以区分疲劳与蠕变断裂特征。

1.5 裂纹萌生寿命与短裂纹扩展研究

• 技术要点：使用高分辨率显微镜或电位降法监测微裂纹萌生（通常定义为裂纹长度50-200μm）。结合反向滑移带分析，研究裂纹萌生阶段的寿命占比与机制，为基于损伤容限的设计提供早期数据。

2. 各行业检测范围的具体要求

不同行业因服役条件与安全准则差异，对应变寿命测试提出特定要求。

2.1 航空航天

• 材料范围：高温合金（如镍基超合金）、钛合金、高强度铝合金。重点关注蠕变-疲劳交互作用。

• 具体要求：测试温度需模拟发动机热端部件工况（最高可达1100°C以上）。要求进行复杂的热机械疲劳（TMF）测试，即应变与温度异相或同相循环。数据需用于发动机转子、涡轮盘等关键部件的定寿与延寿，遵循如MMPDS（金属材料性能开发与标准化）或相关适航标准。

2.2 能源电力（核电、火电、风电）

• 材料范围：核电用不锈钢、低合金钢；火电用耐热钢；风电用大型结构钢。

• 具体要求：

  • 核电：侧重反应堆压力容器、管道焊缝材料在高温高压水环境中的应变疲劳行为。需进行模拟一回路水化学条件（含硼锂水）下的环境辅助疲劳测试，遵循ASME BPVC III篇的设计曲线。

  • 火电：关注锅炉管道材料在启停循环下的蠕变-疲劳损伤。

  • 风电：侧重大型轴承钢、齿轮钢在高周次、变幅应变下的行为，测试频率可适当提高，并需进行基于载荷谱的块谱或随机序列测试。

2.3 地面交通运输（汽车、轨道交通）

• 材料范围：车身用齐全高强钢、铝合金、铸铁、悬架系统用弹簧钢。

• 具体要求：强调高应变率响应（模拟碰撞或不平路面冲击）和焊接接头的疲劳性能。汽车行业广泛使用基于应变寿命的局部应变法（如尼尔伯规则）进行零部件耐久性分析。需进行大量变幅载荷序列（如SAE标准序列）下的验证试验。

2.4 生物医用

• 材料范围：钛及钛合金、钴铬合金、可降解镁/锌合金、镍钛形状记忆合金。

• 具体要求：测试必须在模拟体液（如PBS溶液）环境中进行，温度37°C。重点研究腐蚀疲劳行为、磨损与疲劳的耦合效应，以及形状记忆合金的超弹性循环稳定性。对试样表面光洁度要求极高，数据用于骨科植入物、心血管支架等的耐久性评估。

3. 检测仪器的原理和应用

应变寿命测试的核心是闭环伺服控制的电液伺服或电动式疲劳试验机。

3.1 试验系统组成与原理

• 加载框架：提供反作用力。高周次测试多用电动式（频率可达100Hz以上），高载荷、大应变或复杂工况多用电液伺服式。

• 作动器：核心驱动部件，根据控制系统指令输出精确的位移或力。电液伺服作动器通过伺服阀控制液压油流量与方向；电动作动器通过伺服电机和滚珠丝杠转换旋转运动为直线运动。

• 闭环控制系统：核心为PID控制器。通过实时比较来自引伸计的应变反馈信号与预设的应变波形命令，动态调整作动器输出，实现应变幅、应变比和波形的精确控制。

• 关键测量仪器：

  • 轴向引伸计：最关键的传感器，直接夹持在试样平行段测量应变。需高精度（通常达±1μm）、高响应频率，且能在高温、腐蚀环境中工作。接触式刀口引伸计最为常用。

  • 载荷传感器：测量试样所受载荷。

  • 高温炉或环境箱：提供可控的测试环境。

3.2 测试流程应用

1. 试样制备：通常采用标距段直径6-12mm的圆棒试样或板状试样，表面需经抛光以消除机加工痕迹的影响。

2. 仪器校准：对载荷、位移、应变通道进行分级校准，确保测量链精度。

3. 测试设置：在控制软件中输入预设的总应变幅、波形（正弦波、三角波、梯形波等）、频率、应变比和环境参数。频率需根据塑性应变幅大小调整，塑性应变较大时需降低频率（常低于1Hz）以避免试样过热。

4. 数据采集与监控：全程采集载荷-时间、应变-时间数据，实时绘制应力-应变迟滞回线。监控回线的稳定性和试样的温度变化。

5. 失效判定与数据分析：当载荷下降到预定百分比时自动停止测试，记录失效循环次数。使用专用软件对迟滞回线数据进行处理，分离弹性与塑性应变分量，拟合ε-N曲线及各材料参数。

3.3 齐全仪器技术

• 数字图像相关技术（DIC）：非接触式全场应变测量，适用于异形件、焊缝或研究应变局部化，可捕捉传统引伸计难以测量的复杂应变场。

• 红外热像仪：通过监测试样表面的温升场变化，间接评估疲劳损伤演化和热耗散能。

• 原位观测系统：与光学显微镜或扫描电镜（SEM）结合，实现微结构演变和裂纹萌生扩展的原位动态观察。
