通孔率检测技术规范

1. 检测项目分类及技术要点

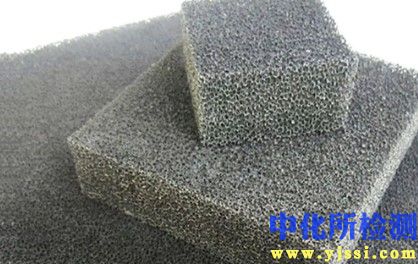

通孔率检测是评估多孔材料（如金属泡沫、陶瓷过滤器、粉末冶金制品、电池极片、纺织材料等）内部贯通孔隙畅通程度的关键技术。检测项目主要分为物理几何结构检测和流体传输性能检测两大类。

1.1 物理几何结构检测

• 孔喉直径与分布：利用压汞法或气体吸附法，测量连接孔隙的狭窄通道（孔喉）的尺寸分布。压汞法范围约为3nm-360μm，是评估通孔有效孔径的核心方法。技术要点在于精确控制进汞压力与进汞量的关系，并依据Washburn方程计算孔径。

• 孔隙率与开孔率：通过阿基米德排水法（浮力法）测定。总孔隙率 = (1 - 材料表观密度/材料骨架密度) × 100%。开孔率需区分连通孔与闭孔，通常借助真空浸渍确保水分充满所有连通孔隙。技术要点在于浸渍介质的选择、真空度的控制以及表面附着液的精确去除。

• 孔隙形貌与三维结构：采用扫描电子显微镜（SEM）进行二维观察，或采用X射线计算机断层扫描（X-CT）进行无损三维重构。X-CT可直观显示孔隙的贯通路径、弯曲度与瓶颈效应，是通孔结构分析的尖端技术。

1.2 流体传输性能检测

• 透气度/渗透率：依据达西定律，在层流条件下，测量特定压差下流体（常用洁净干燥空气）通过单位厚度、单位面积试样的体积流量。透气度单位常为m³/(m²·min·Pa)或Darcy（达西）。技术要点是保证测试系统的气密性、流量与压差测量的准确性，并确保测试在粘滞流区进行。

• 流动阻力曲线：测试在不同流速或压差下的流量，绘制曲线以表征材料在高流速（可能进入惯性流或湍流区）下的通孔性能。对于过滤器，此曲线至关重要。

• 气泡点测试：将试样浸入润湿液（如异丙醇）并密封，逐渐增加气体压力，观察第一个气泡冒出时的压力（气泡点压力）。据此可推算最大通孔孔径：d = 4γ cosθ / P，其中γ为液体表面张力，θ为接触角，P为气泡点压力。技术要点是润湿液的完全浸润和初始气泡的准确识别。

2. 各行业检测范围的具体要求

2.1 粉末冶金与金属多孔材料

• 要求：重点检测贯通孔隙的渗透性能及过滤精度。通常要求测试透气度、气泡点孔径及孔径分布。例如，用于气体分布的烧结金属多孔板，其透气度需控制在±15%的公差范围内；用于精细过滤的滤材，其过滤精度（通常对应最大气泡点孔径）必须严格达标。

• 标准示例：GB/T 5250， ISO 4003（气泡点法测定最大孔径）， ISO 4022（透气度测定）。

2.2 锂电池极片

• 要求：检测电极涂层（活性物质层）的孔隙结构，对电解液浸润性和锂离子传输至关重要。主要检测项目为涂层的孔隙率、孔隙尺寸分布及曲折度。通常采用压汞法（对干态极片）或基于吸液法的Gurley透气度法（ASTM D726）。Gurley法通过测量固定体积空气通过规定面积极片所需时间（秒）来间接表征孔隙的贯通阻力。

• 标准示例：ASTM D726，企业内部常规定制Gurley值范围，如150-300秒/100cc。

2.3 纺织与非织造布

• 要求：侧重于透气性和透湿性。采用标准织物透气量仪（如YG461E型），在规定压差（通常为125Pa或200Pa）下，测量单位时间内垂直通过单位面积试样的空气流量，单位为mm/s或m³/(m²·s)。对于医用防护服材料，还需检测液体阻隔性能，这与表面孔径相关。

• 标准示例：GB/T 5453， ISO 9237。

2.4 陶瓷过滤与催化载体

• 要求：对高温下的气体渗透率、孔径分布及孔隙率有极高要求。除常规压汞法和透气度测试外，常需在模拟工况温度下进行渗透率测试。要求材料具有高开孔率（通常>40%）及狭窄、均匀的孔径分布以确保过滤效率和低背压。

• 标准示例：ASTM D6539（用于细陶瓷膜）， ASTM C128（表观孔隙率）。

2.5 建筑与保温材料

• 要求：如泡沫混凝土、加气砌块等，主要检测开孔率、闭孔率及与吸水性、透湿性相关的指标。常采用阿基米德法结合材料切片显微分析。高闭孔率材料具有更优的保温防水性能。

3. 检测仪器的原理和应用

3.1 压汞仪

• 原理：基于非润湿液体（汞）在外压下克服表面张力进入孔隙的特性。根据Washburn方程，压力P与进入的孔径d成反比：P = -4γ cosθ / d。通过逐步增压和测量进汞量，得到孔径分布曲线。退汞曲线可分析孔喉形状。

• 应用：主要测量纳米至数百微米级的孔径分布，尤其擅长测量孔喉尺寸。适用于绝大多数刚性多孔材料，是获得通孔结构基础数据的核心设备。

3.2 气体吸附分析仪

• 原理：通过测量材料在液氮温度（77K）下对氮气的吸附-脱附等温线，利用BJH、BET等模型计算比表面积、介孔（2-50nm）分布。

• 应用：主要用于分析具有丰富介孔和微孔（<2nm）的材料，如活性炭、催化剂、某些电池材料。对于评估气体吸附和化学活性位点至关重要。

3.3 透气度测试仪

• 原理：核心为达西定律。仪器提供稳定的气体压力源，通过高精度流量计和压差传感器，测量通过标准化夹具内试样的气体流量与压差，自动计算透气度或渗透率。

• 应用：工业在线和实验室最常用的通孔性能检测设备。按标准可分为：定压式（测量流量）、定流量式（测量压差）和Gurley定时式。广泛用于粉末冶金、纺织、造纸、电池等行业。

3.4 气泡点测试仪

• 原理：将充分润湿的试样置于密封腔体，腔体上表面与液体接触，下表面通入气体（如氮气）。缓慢增压，通过目视观察或传感器监测第一个稳定气泡流出现象，记录此时压力即气泡点压力，可换算最大孔径。继续增压可得到孔径分布。

• 应用：主要用于过滤材料、滤膜、金属多孔材料的最大孔径和孔径分布的测定，是界定过滤精度的关键测试。

3.5 X射线计算机断层扫描

• 原理：利用X射线穿透样品不同密度区域后的衰减差异，通过采集样品旋转多角度的二维投影图像，利用计算机算法重建出样品内部结构的三维模型。

• 应用：可无损、直观地获得孔隙的三维空间分布、连通性、曲折度及孔径统计信息。是通孔率及结构分析最强大的研究工具，常用于验证其他间接方法的准确性，以及进行机理研究。
